工业产品类（旋阀）装配与零件图——CAD绘图师的”实战练兵场”
在机械设计的江湖里，有一种痛叫 「画图两小时，改图一整天，全是因为剖面线画反了」——这说的就是让无数工科生和工程师抓狂的 CAD制图。
工程图纸是工程师的 「通用语言」。视图怎么摆？长对正、高平齐、宽相等。尺寸怎么标？不能漏、不能重、不能交叉。「图纸画得乱七八糟，车间的师傅提刀来见」。
今天咱们就把这套经典的 第一期 CAD技能一级（计算机绘图师）考试真题图纸 摊开来讲讲。它包含了从A2图幅绘制、几何作图，到 旋阀零件图与完整装配图 的全套要求——「从图框线型到粗糙度标注，一套真题直接把CAD核心考点全覆盖」。
想要提笔就画、逢考必过、出图不被骂？来看看这些 「工业产品类的图纸密码」，到底怎么破。
📐 图纸大礼包

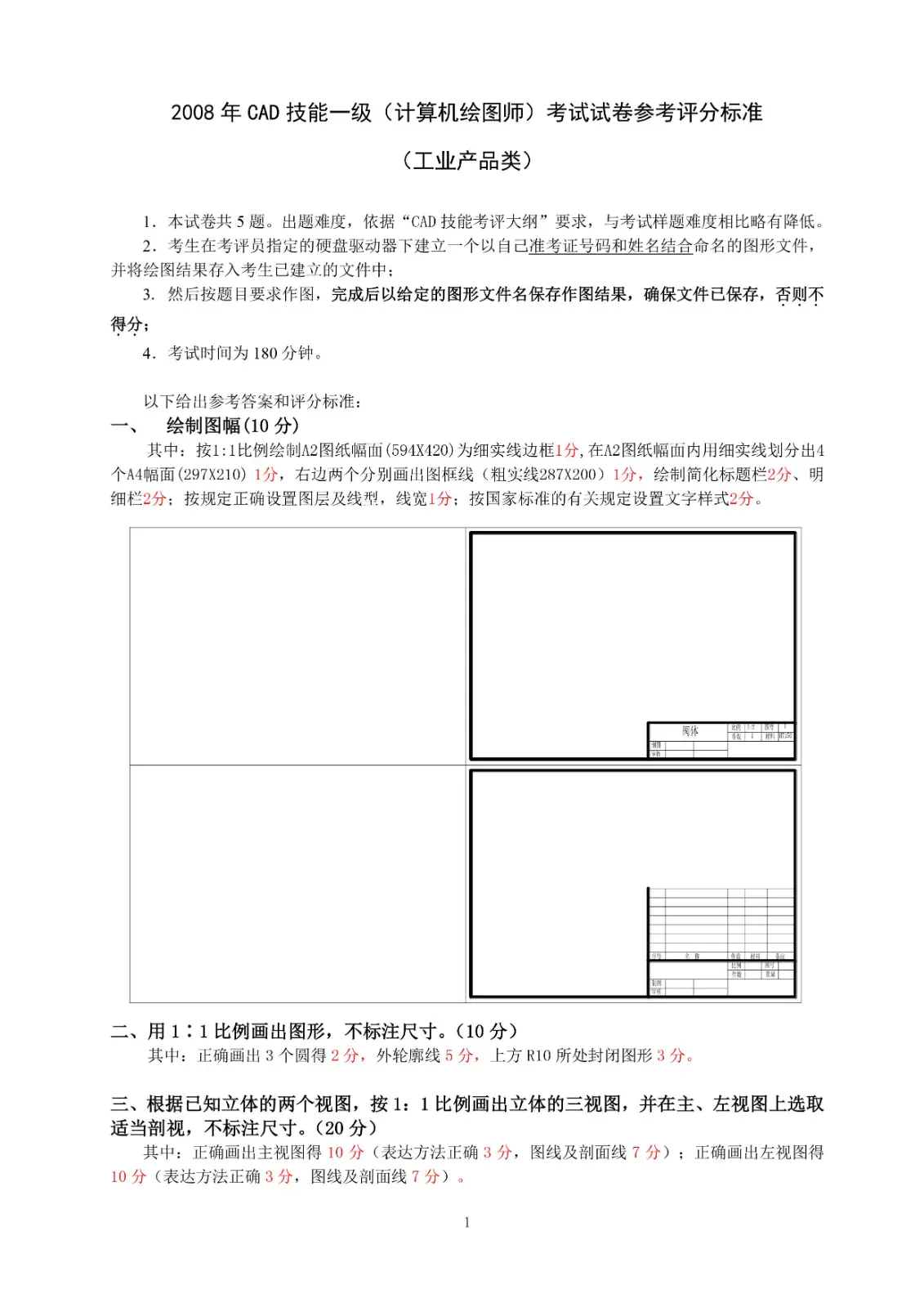

这套 CAD考试真题图纸包，涵盖工业产品类完整考题与参考评分标准，包含旋阀的全部零件图与装配图，是工科生CAD实训、工程师回炉重造 必备的实战标杆CAD练习资源。
📦 考试真题模块清单：
🔵 基础与制图规范

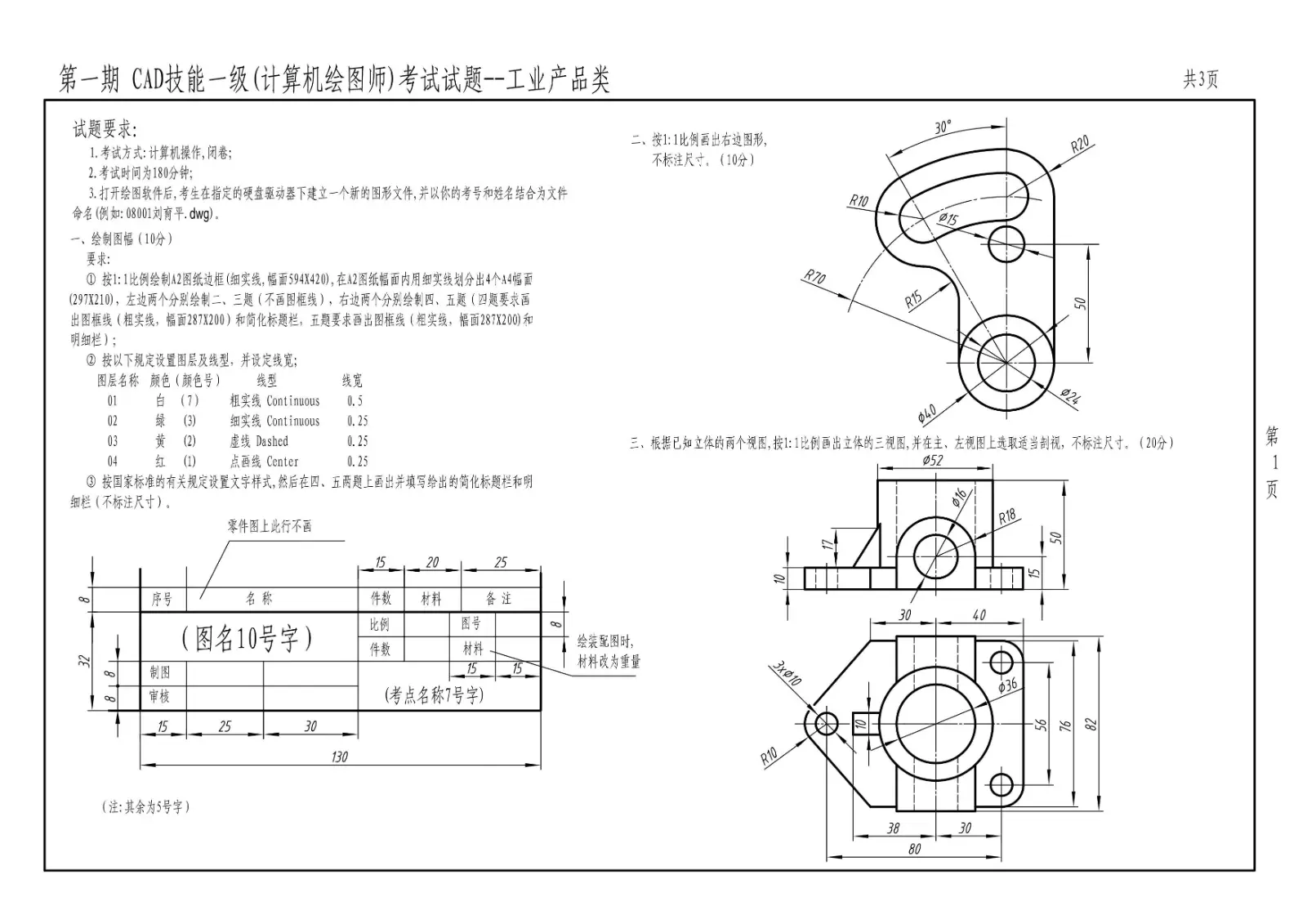

- 一、绘制图幅（图框、线型、标题栏）
- 二、几何作图（圆弧连接、图形封闭）
- 三、画三视图并选取适当剖视
🔶 核心零件与装配

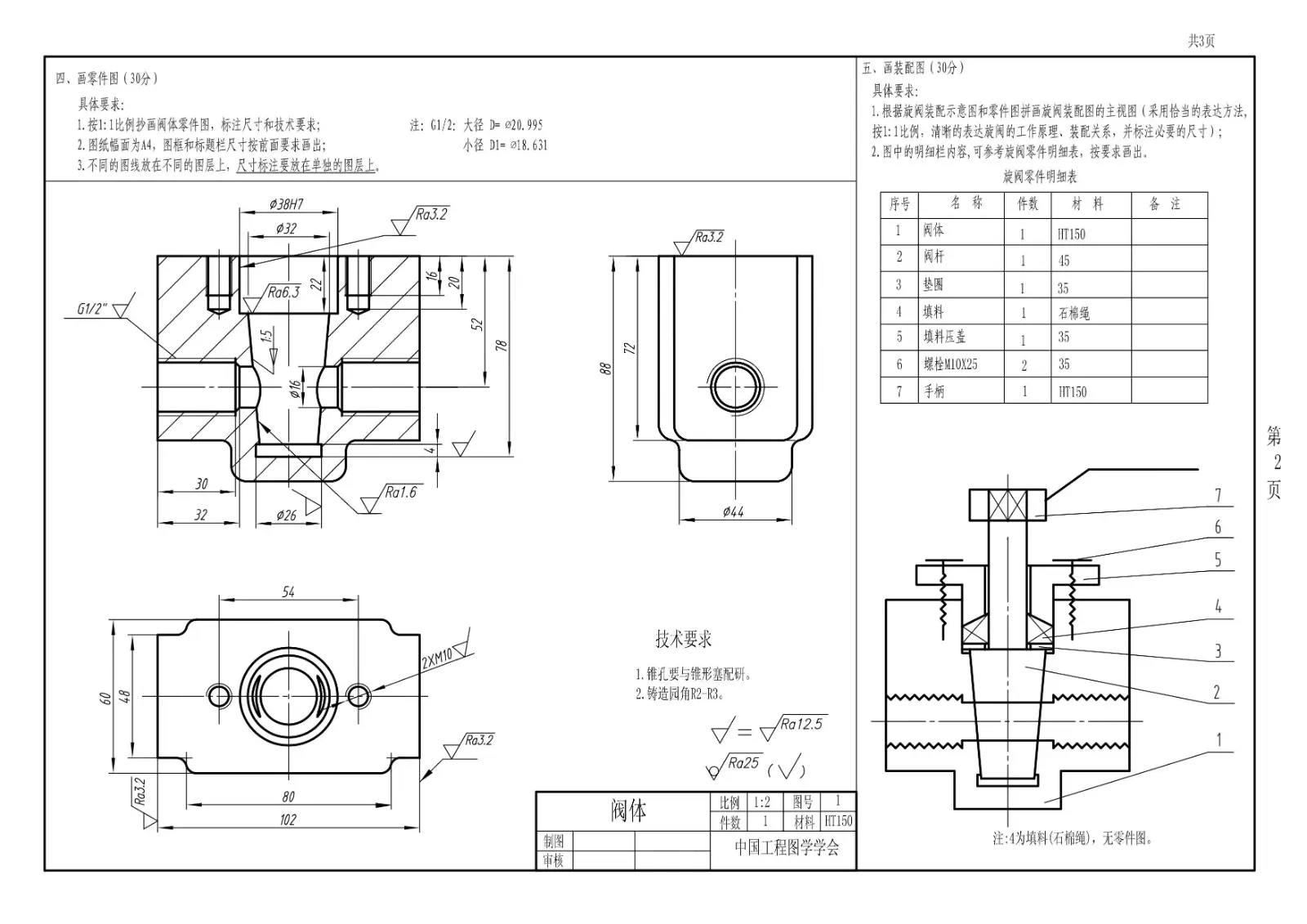

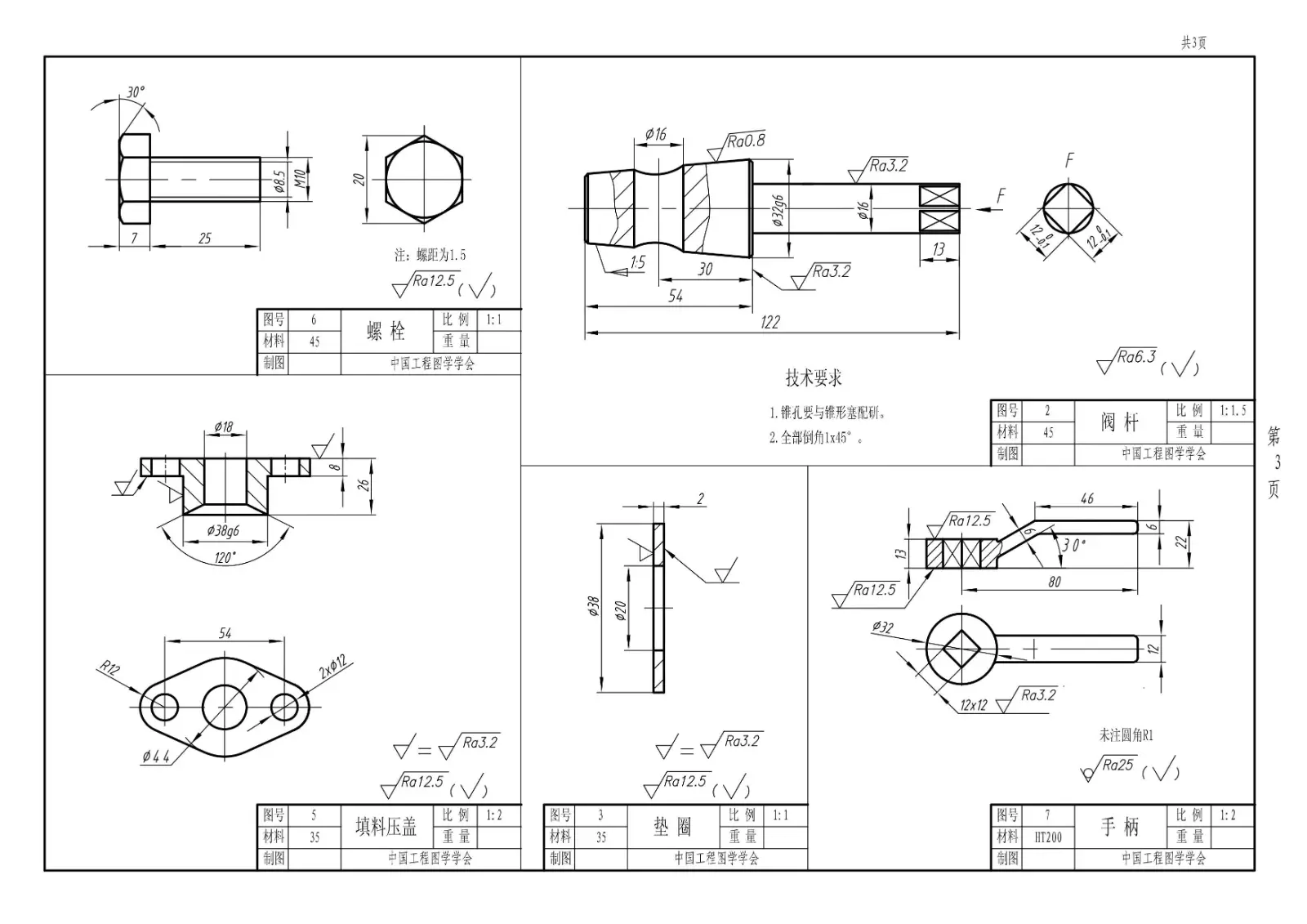

- 四、旋阀零件图（阀体、阀杆、填料压盖等）

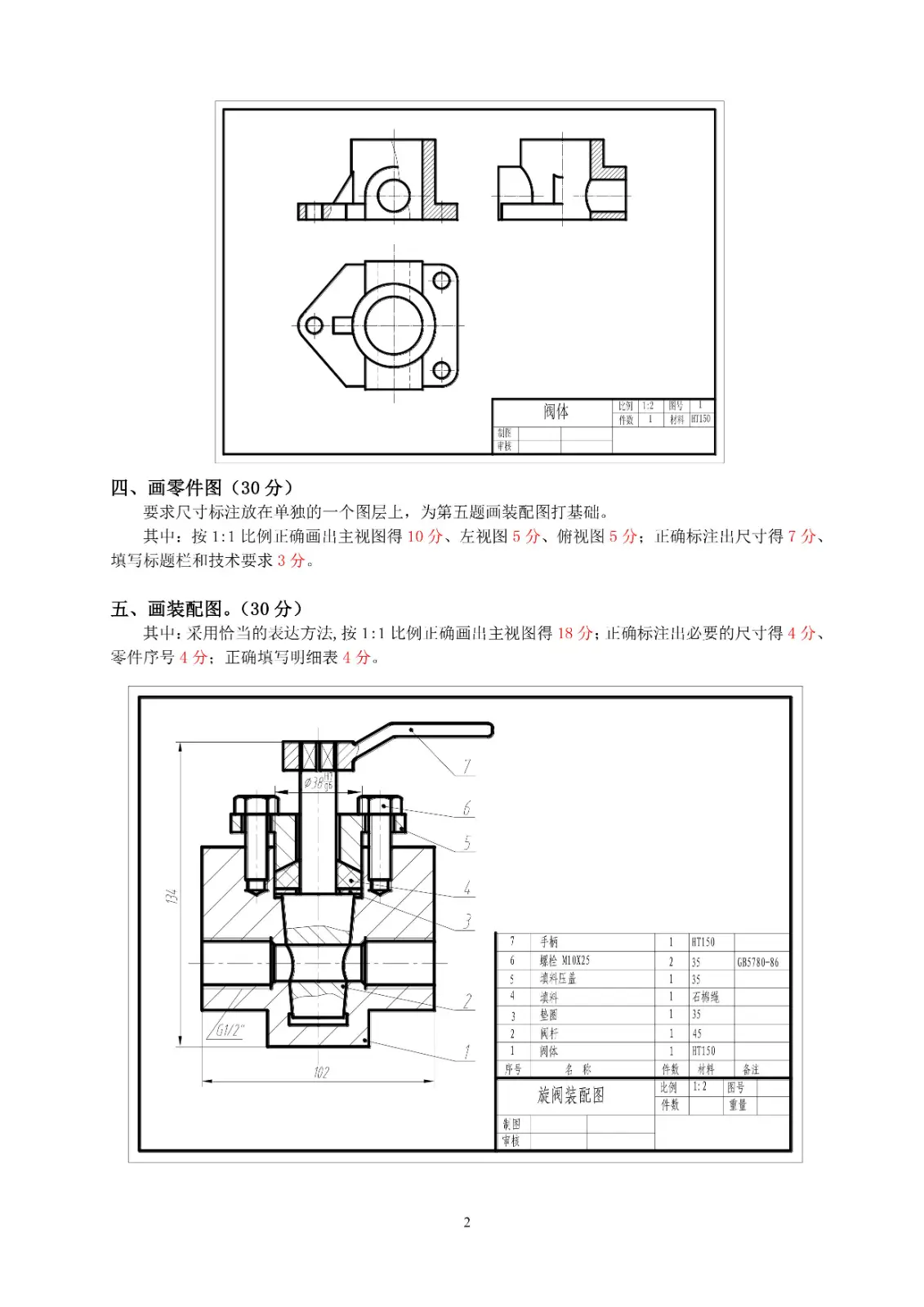

- 五、旋阀装配图（主视图与明细表）
- 附带：官方参考答案与评分标准分值拆解
💡 一线老法师怎么说？ “以前练CAD，最怕画装配图——『零件序号引线画得像蜘蛛网，明细表对不上号』。这套原题图纸直接给出了标准答案，『看着评分标准扣分点去练，比瞎画一百张都有用』。”
📊 数据参数
- 图纸格式 DWG（CAD） / PDF（带评分标注）
- 零件材料 HT150（灰铸铁）、45号钢、35号钢
- 连接规格 G1/2″ 管螺纹、M10X25 螺栓
- 考试时长 180 分钟（计算机操作、闭卷）
- 适用场景 CAD技能考证冲刺 / 大学生机械制图课程 / 工程师装配图基础训练
⚡ 数据来源：第一期CAD技能一级考试试卷及参考评分标准
🧠 技术原理
机械制图与装配表达的核心逻辑，一句话说就是 「投影要准、剖面要对、尺寸要全、序号要清」：
🔹 三视图投影规律：「主俯视图长对正、主左视图高平齐、俯左视图宽相等」。画图的根本，错一点整个图就废了
🔹 剖面线的画法：「同一零件剖面线方向与间距必须一致，相邻零件方向应相反或间距错开」。剖视图是看懂内部结构的关键
🔹 零件图技术要求：「表面粗糙度、尺寸公差、形位公差，决定了这个零件加工出来能不能用」。
🔹 装配图明细表：「从下往上、从左到右依次编号，序号引线不能交叉」。图纸的“说明书”，没它装不上
🔹 应用场景：「图纸是工程界的法律文件，规范表达是工程师最基本也是最高级的素养」
制图原则：「先建图层再画线，先画基准再画轮廓，先标定位再标定形」。别看这只是CAD一级考试题，很多干了三五年的工程师，画出来的图还不一定有这个标准。
🔨 实战场景
- CAD技能等级考证 —— 熟悉评分标准，避开扣分重灾区（线宽、图幅比例、剖面线）
- 机械制图期末冲刺 —— 旋阀结构典型，涵盖了轴套、填料密封、螺纹连接等常见结构
- 企业出图规范培训 —— 用来检验新入职工程师的CAD基本功和图纸规范意识
- 建立标准图层 —— 直接参考考题中的图层颜色、线型、线宽设置，养成好习惯
- 装配逻辑推演 —— 通过装配图和明细表，反推零件的装配顺序和配合公差
🛠️ 一句话：凡是「要拿图纸去加工或者装配」的地方，制图规范就是生命线
🧰 一线实操
① 图层设置「磨刀不误砍柴工」
画图前务必建好图层！粗实线（白/0.5mm）、细实线（绿/0.25mm）、虚线（黄/0.25mm）、中心线（红/0.25mm）。「全在0层用默认线型画，打印出来那就是一团黑，根本分不清哪是轮廓哪是中心线」。
② 尺寸标注「别让工人瞎猜」
标注不仅要不漏，还要遵守国标。尺寸线不能交叉，尺寸界线不能连在轮廓线上，小尺寸在内大尺寸在外。「标得乱七八糟，加工师傅是真的会顺着网线过去打人的」。
③ 剖视图「别漏了后面」
画半剖或局部剖时，剖切平面后方的可见轮廓线一定要画出来，且虚线一般省略。「以为切开了就只看截面，结果后面是有台阶还是有孔根本不知道」。剖面线更要与水平成45度。
