做机械设计的兄弟谁懂啊！每次建模到螺纹紧固件，翻国标、画螺母、调尺寸、区分材质强度等级，一套流程下来半小时直接蒸发，建模效率直接对半砍。

今天机设工匠直接给各位机设人送上福利，整理了全规格六角螺母+开槽圆螺母SW零件图纸库，全部成品SLDPRT文件，打开直接用，告别重复建模内耗！

一、螺母标准件

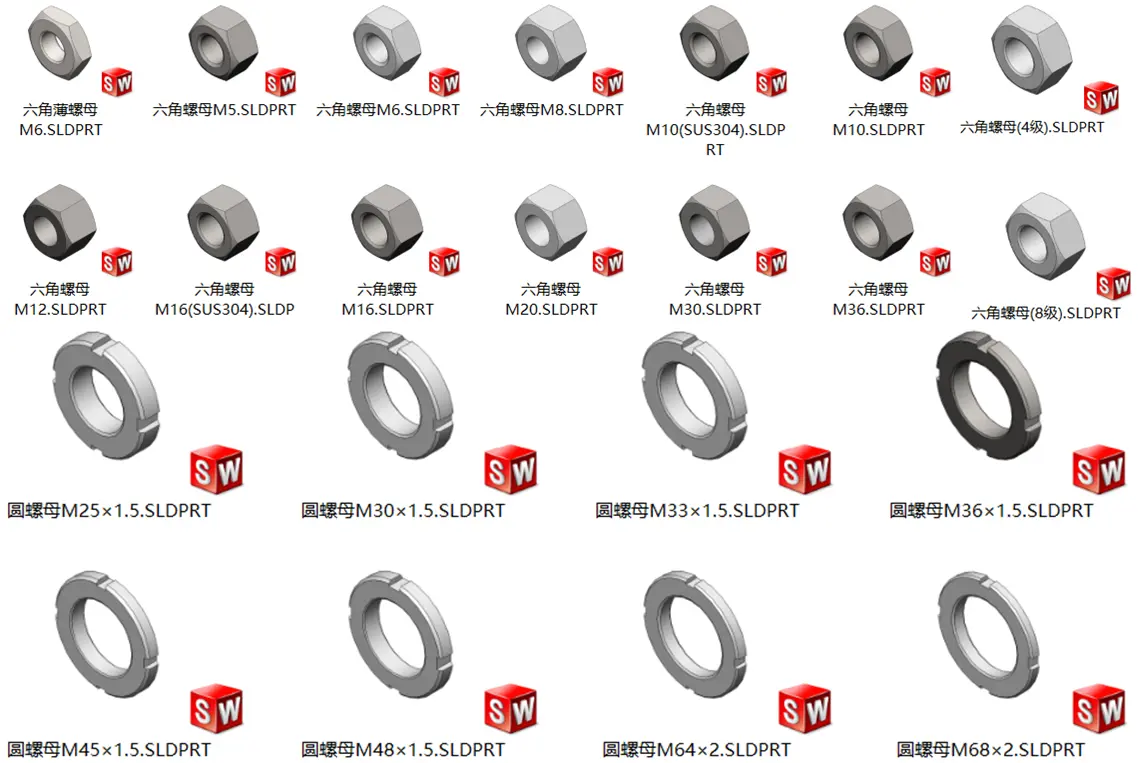

先上本次图纸库完整零件清单，配套预览图就是本次全套模型总览：
六角螺母+圆螺母SW标准件图纸预览

1  六角螺母系列

从小型精密件到大设备重载件规格拉满，同时区分不锈钢材质、4 级 / 8 级强度等级，适配不同工况：
  • 薄型六角螺母：M6 薄螺母
  • 普通六角螺母：M5、M6、M8、M10、M12、M16、M20、M30、M36
  • 特殊材质 / 强度细分：M10 (SUS304 不锈钢)、M16 (SUS304 不锈钢)、4 级普通螺母、8 级高强度螺母
不管是小型工装夹具、自动化设备机架，还是重型传动设备，常规六角螺母规格全部配齐，不用再临时查国标建模。

2 开槽圆螺母系列（轴端锁紧专用）

很多设计新手容易混淆圆螺母使用场景，简单通俗讲：圆螺母搭配止动垫圈，专门用在传动轴、丝杠、阶梯轴的轴向锁紧定位，普通六角螺母根本替代不了。

本次图纸包含细牙标准开槽圆螺母：

  • 细牙 1.5 螺距：M25×1.5、M30×1.5、M33×1.5、M36×1.5、M45×1.5、M48×1.5
  • 细牙 2.0 螺距：M64×2、M68×2
机床丝杠、减速机输出轴、长阶梯轴锁紧设计，直接拖入装配体，省去绘制开槽、螺纹的繁琐步骤。

二、标准件图纸说明

  • 成品SW零件文件，开箱即用
    全部文件后缀为.SLDPRT，SolidWorks2018 及以上版本均可直接打开，螺纹、外形特征全部绘制完整，无需二次建模修改。装配体设计时直接拖拽调用，装配约束一键适配螺栓，建模速度直接翻倍。
  • 材质、强度等级分类细化，贴合真实选型
    很多网上零散螺母图纸只有单一碳钢普通款，实际设计中不锈钢防腐、高强度承重场景根本没法用。本次模型特意区分 304 不锈钢、4 级普通、8 级高强三种常用类型，选型对应工况直接调用，出工程图、BOM 清单不用额外修改材质标注。
  • 细分薄螺母 / 普通螺母 / 圆螺母，覆盖 90% 机械设计场景
    精密狭小空间用薄六角螺母；设备机架、箱体连接用普通六角螺母；传动轴轴向定位锁紧用开槽圆螺母，三种类型完整覆盖自动化、工装、机床、传动设备等绝大多数设计工况。

三、如何获取这套图纸包？

这套资源完全免费，你可以直接下载使用。我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载）

因为：

  • 你可以第一时间收到后续更新的练习图纸、模型和插件资源；

  • 遇到图纸问题或软件操作困难，可以直接提交工单咨询，我们会安排工程师解答；

  • 网站后续上线的会员优惠、工具内测资格，都会优先推送给注册用户。

查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
