各位机械圈的钣金、建模、DIY大佬们好！

平时仓库搬货、车间周转小件物料，买成品堆高车动辄几千大洋，预算吃紧又想实现货物抬升自由？今天直接给大家拆解一台载重500kg起重升降机，附带全套 SolidWorks 零件+装配体源文件，看完设计逻辑，拿图纸就能加工落地！

一、图纸预览查看

500kg起重升降机

二、模型零件

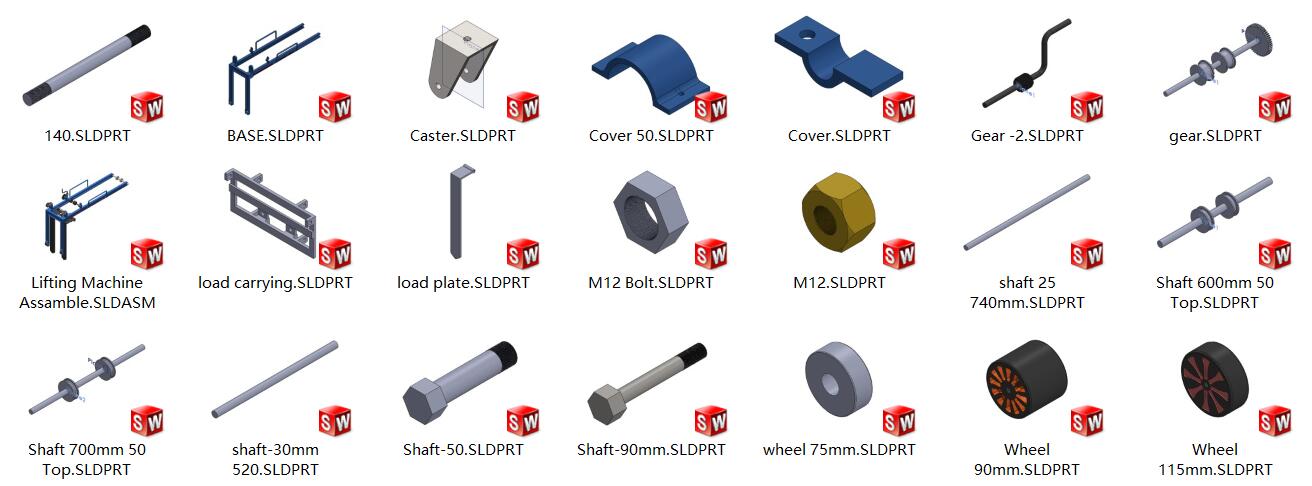

整台设备全部零件都做了独立建模，下面就是所有零件、装配体的图纸文件清单：
从主机架 BASE、承重托架 load carrying、货叉 load plate，还有不同长度传动轴、M12 标准紧固件、传动齿轮、不同规格行走轮、脚轮支架、防护盖板，最后还有总装配文件Lifting Machine Assamble.SLDASM，所有零部件模块化拆分：
  • 框架结构件：BASE 底座、升降承载架、货叉板，全部钣金焊接结构，加工门槛低，普通钣金厂就能下料折弯焊接；
  • 传动套件：多规格传动轴、配对齿轮，手摇转动齿轮轴，牵引链条带动货叉上下爬升；不同长度轴适配立柱不同安装位置；
  • 标准紧固件 + 滚轮：M12 螺母螺栓、75/90/115mm 三种行走轮、万向脚轮，采购通用标准件即可，不用单独开模；
  • 装饰防护件：各类盖板，遮挡传动结构，避免杂物卡入齿轮链条，提升设备安全性。
建模时把每个零件单独存为 SLDPRT，总装单独 SLDASM，后续想改加高立柱、加宽货叉、升级承重，直接修改对应零件尺寸，装配体自动同步更新，二次改造特别省心。

三、加工小贴士

这套SolidWorks文件包含全部零件、装配体，可以直接导出工程图出加工下料：
  • 钣金件：导出 DXF 给到钣金厂切割折弯焊接；
  • 轴、齿轮：把零件图发给机加工车床、铣床加工；
  • 螺栓、轮子：直接网购标准件匹配模型尺寸采购。

实用加工提醒

  • 焊接立柱底座时保证导轨平行，不然承载架升降容易卡顿；
  • 齿轮、传动轴装配记得加注润滑脂，手摇会更省力；
  • 500kg 属于额定载荷，日常使用尽量不要超载，延长设备寿命。
持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
