气动元件模型库（气源节流阀等）：图纸 + 干货

气源处理、节流阀、快插接头——非标自动化气动回路的”精密神经元”

在非标自动化设备里，有一种存在 「平时不起眼，但气缸动作快了慢了、猛了柔了全靠它拿捏」——没错，就是 气动元件。

气源节流阀和各类接头是气路的 「精密神经元」。气压太冲？节流阀拧一拧。管路太乱？快插接头秒接。需要真空吸附？真空发生器来也。「没有这些气动小配件，再高级的机械手也只能像帕金森一样疯狂抖动」。

这套 气动元件 3D 模型库 收录了各类常用气动附件，包含 气源处理件（AFR双联件等）、单向节流阀（PX905系列）、各类L型/直通快插接头、真空发生器、数显压力表 等全系列规格——「从源头气水分离，到末端气缸调速，一库全搞定」。

今天咱们就把这套 气动控制与管路元件 SolidWorks 模型库 摊开来讲讲，看看这些 「气路里的微操大师」，到底怎么选、怎么用。

📐 图纸大礼包

这套 气动元件模型库，涵盖SMC、费斯托等常用系列及国标气动附件，包含数十款精细 3D 模型，是非标自动化气路布局和工装夹具设计中 必备的连接与控制标准件资源库。

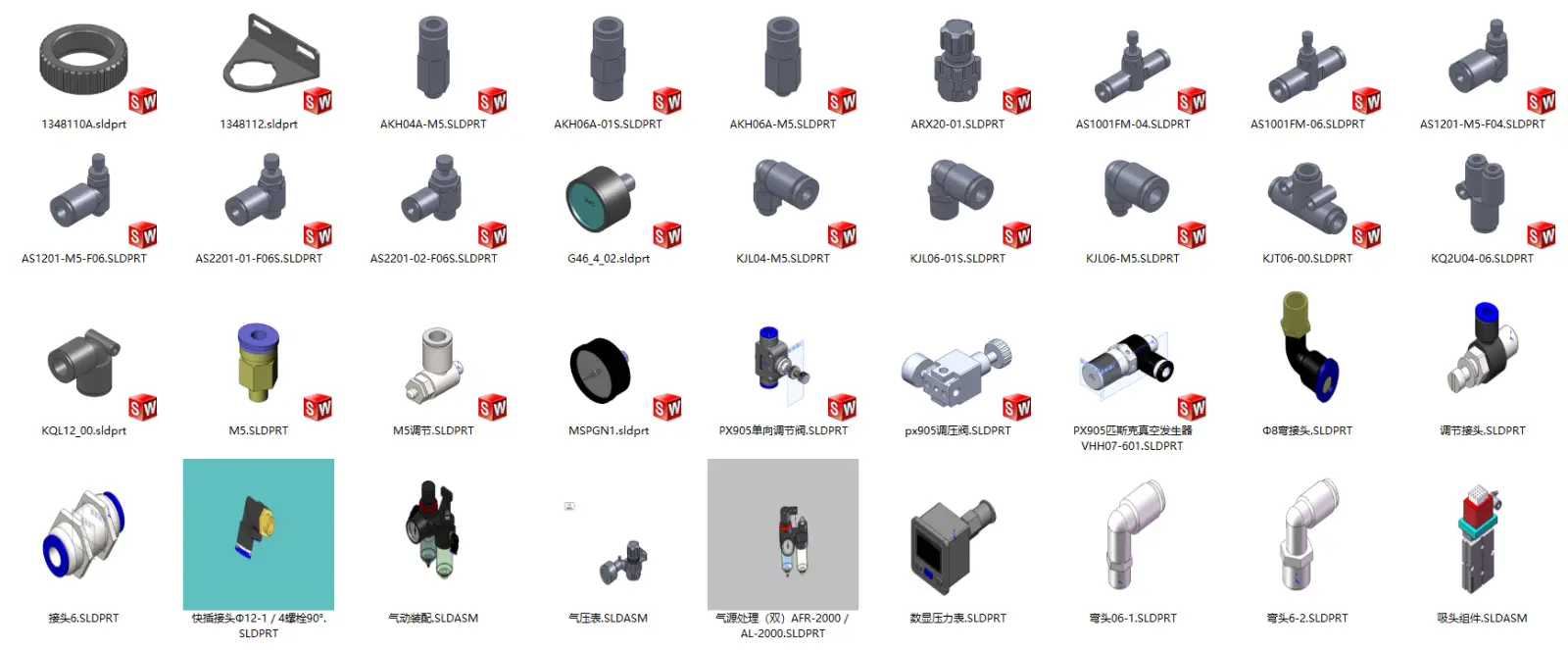

气动元件模型图纸预览 气动元件模型图纸预览

文件格式
sldprt / sldasm
涵盖类别
阀门/接头/气源
资源用途
气路设计

📦 气动元件系列清单：

🔵 控制与气源处理系列

  • PX905单向节流阀 / 调压阀
  • 气源处理 (双) AFR-2000 / AL-2000
  • PX905瓦斯克真空发生器
  • M5调节阀 / 数显压力表

🔶 管路与连接接头系列

  • AS系列 / KJ系列 标准快插接头
  • Φ8弯接头 / 弯头06系列
  • 快插接头Φ12-1/4螺纹90°
  • 吸头组件等非标定制附件

* 包含常规直通、弯头、三通等形态，模型包含内部螺纹特征，干涉检查更精准

💡 一线老法师怎么说？ “以前画气动夹具，节流阀和快插接头全用圆柱体代替——『到了现场装配，才发现接头太大互相干涉，气缸根本装不进去』。有了这套精细模型库，直接拖出来装配，『接头的外六角和管线的安全距离一测便知，现场一次装配到位』。”

📊 数据参数

  • 文件格式 sldprt / sldasm（SolidWorks零件与装配体）
  • 涵盖规格 M5螺纹，Φ4~Φ12气管外径
  • 模型精度 包含螺纹细节与防滑滚花特征，可直接用于干涉检查
  • 结构组成 阀体、调节旋钮、快插夹头、密封圈等全零件
  • 适用场景 非标自动化气路设计 / 气动工装夹具 / 机器人末端执行器 (EOAT) / 包装机械

⚡ 数据来源：机设工匠气动标准件模型库

🧠 技术原理

气动回路设计与选型的核心逻辑，一句话说就是 「气源先处理，动作靠节流，连接看通径」：

🔹 气源处理（三联件/双联件）：「过滤水分和杂质，并调节系统总压力」。压缩空气不经过干燥过滤直接进气缸，气缸密封圈很快就磨损漏气
🔹 单向节流阀（调速阀）：「进气节流还是排气节流，决定了气缸动作的平稳度」。排气节流（安装在气缸排气口）通常比进气节流更稳定，能有效防止气缸“爬行”
🔹 快插接头：「内部的卡簧和密封圈实现气管的秒插秒拔」。安装时必须将气管插到底，否则气压一冲管子就飞了
🔹 真空发生器：「利用文丘里效应，用正压压缩空气产生负压，用于吸盘抓取」。吸力大不大，取决于供气压力和喷嘴通径
🔹 应用场景：「气缸要平稳不撞缸，排气口装节流阀；吸盘要吸得牢，主管道装真空发生器」

气动系统设计的铁律：「气管内径不能只看螺纹，节流阀的流量特性必须与气缸容积匹配」。这套 3D 库把各种接头和节流阀的物理尺寸都做准了，设计时直接调用，防干涉、防错漏。

🔨 实战场景

  • 气缸动作调试 —— 使用 PX905 节流阀控制进气/排气量，消除撞击异响
  • 机器人末端夹具 (EOAT) —— 真空发生器配合吸头组件，实现钣金或纸箱抓取
  • 密集气路排布 —— 利用各种角度的弯接头和L型接头，在狭小空间内规整走管
  • 气动设备维护 —— 数显压力表实时监控系统压力，故障排查一目了然
  • 非标设备装配 —— 模型自带真实的螺纹和六角特征，干涉检查准确无误

🛠️ 一句话：凡是「用压缩空气干活」的设备，都离不开这些气动小配件

🧰 一线实操

① 气管剪切「必须平整」

插管前，务必使用专用的气管剪将切面剪平直。如果用剪刀随便剪或用钳子夹断，切口呈斜面。「切口不平，插入快插接头后密封圈压不实，气路绝对微漏」。

② 节流阀「排气节流为主」

控制气缸速度时，优先采用排气节流（将节流阀安装在气缸的排气口）。「进气节流容易导致气缸背压不足，负载稍微一变，气缸就会一冲一冲地爬行」。排气节流有背压支撑，动作更平稳。

③ 生料带「留出第一扣」

气动接头多为细牙螺纹，缠绕生料带时，务必在螺纹最前端留出1~2扣不缠。「生料带碎屑一旦被气流吹进阀芯或气缸内部，会造成卡阀或漏气」。如果有条件，推荐使用带预涂胶的接头。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
