很多机械新手、在校学生、刚入行设计师绘图速度慢、识图能力弱、线条不规范、尺寸把控差，最大原因就是：练习量太少、没有标准图纸临摹、缺少实战案例。
单纯看教程提升很慢，真正提升CAD绘图水平最快的方式就是：多临摹、多对照、多练习。
本次整理40套机械CAD经典练习图纸，全部为DWG格式，包含二维零件图、装配练习图、典型机械结构、非标基础零件，非常适合零基础新手日常练习、识图训练、比赛练习、求职练手。所有图纸均可直接打开、对照临摹、修改尺寸、反复练习。

一、本次40套CAD练习图纸包含内容

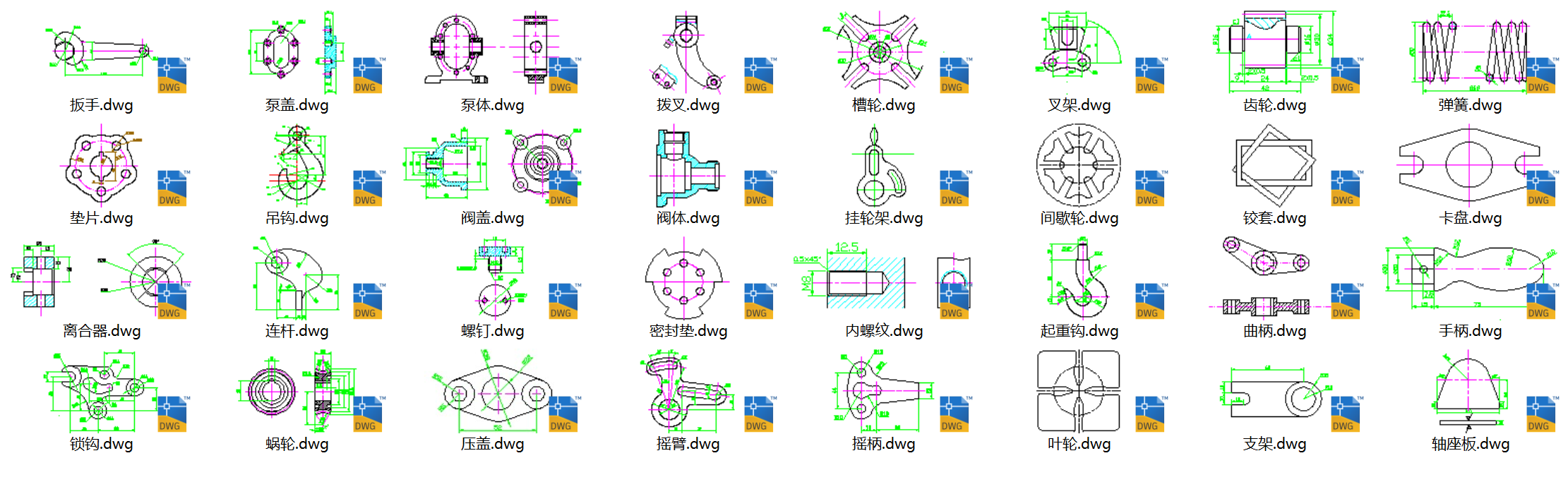

40套CAD练习图纸预览

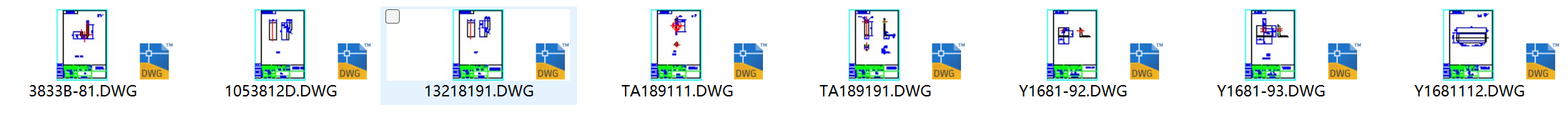

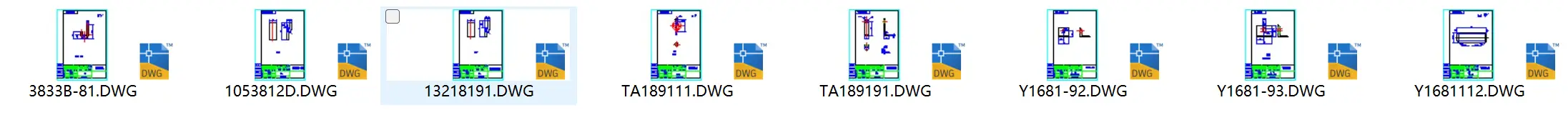

CAD机械练习图纸合集预览

二、图纸格式与兼容性说明

  • 文件格式：全部 DWG 通用格式
  • 保存版本：低版本通用格式，兼容 AutoCAD、中望CAD、浩辰CAD、CAXA
  • 图纸规范：线条清晰、图层整洁、无碎线、无乱块，适合临摹学习
  • 使用方式：可对照描图、对照改尺寸、临摹构图、练习标注

三、适合人群

  • 机械专业学生、实训课作业练习
  • 零基础CAD自学新手，想要快速提升绘图速度
  • 转行机械、非标设计新手练手积累案例
  • 需要提升识图能力、规范出图习惯的设计师
  • 备战CAD技能比赛、考级练习

四、新手正确练习方法（快速提升）

1、先看整体结构，再动手画图 不要上来就乱画，先观察图纸轮廓、对称结构、孔位分布，养成先构图再绘图的思维。
2、严格分层绘图 中心线、粗实线、细实线、标注分层绘制，养成国标制图习惯，对接工作出图标准。
3、不复制、不套用，纯手动临摹 全部手动绘制才能真正提升熟练度，坚持练完40套，绘图速度、识图能力会大幅提升。
4、练完对照误差 画完后对照原图检查尺寸、结构、线型，修正自己的绘图坏习惯。

如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载），因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。

查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
