压力容器人孔图纸库：图纸 + 干货

HG系列标准人孔（回转盖/吊盖/常压/椭圆）——压力容器的”安全呼吸口”

在化工设备和压力容器上，有一种部件 「平时死死封住不让漏气，检修时又得让人能钻进去」——没错，就是 人孔。

人孔是压力容器的 「安全呼吸口」。内部要清洗？打开人孔。焊工要进去补焊？钻进人孔。仪表要安装？人孔旁边找位置。「没有人孔，这大铁罐子一旦封头焊死，里面出点问题就成了盲盒」。

这套 压力容器人孔 CAD 图纸库 收录了经典的 HG/T 21515~21599 系列标准，包含常压人孔、回转盖板式平焊法兰人孔、回转盖带颈对焊法兰人孔、水平吊盖不锈钢人孔等全系列规格——「从碳钢到不锈钢，从快开回转盖到重型吊盖，一库全搞定」。

今天咱们就把这套 标准人孔 DXF/DWG 图纸库 摊开来讲讲，看看这些 「罐体上的钢铁之门」，到底怎么选、怎么画。

📐 图纸大礼包

这套 人孔标准图纸库，涵盖化工行业HG标准全系列共数十款DWG格式图纸，包含总装图与零部件图，是压力容器设计、化工设备制图中 必备的标准件资源库。

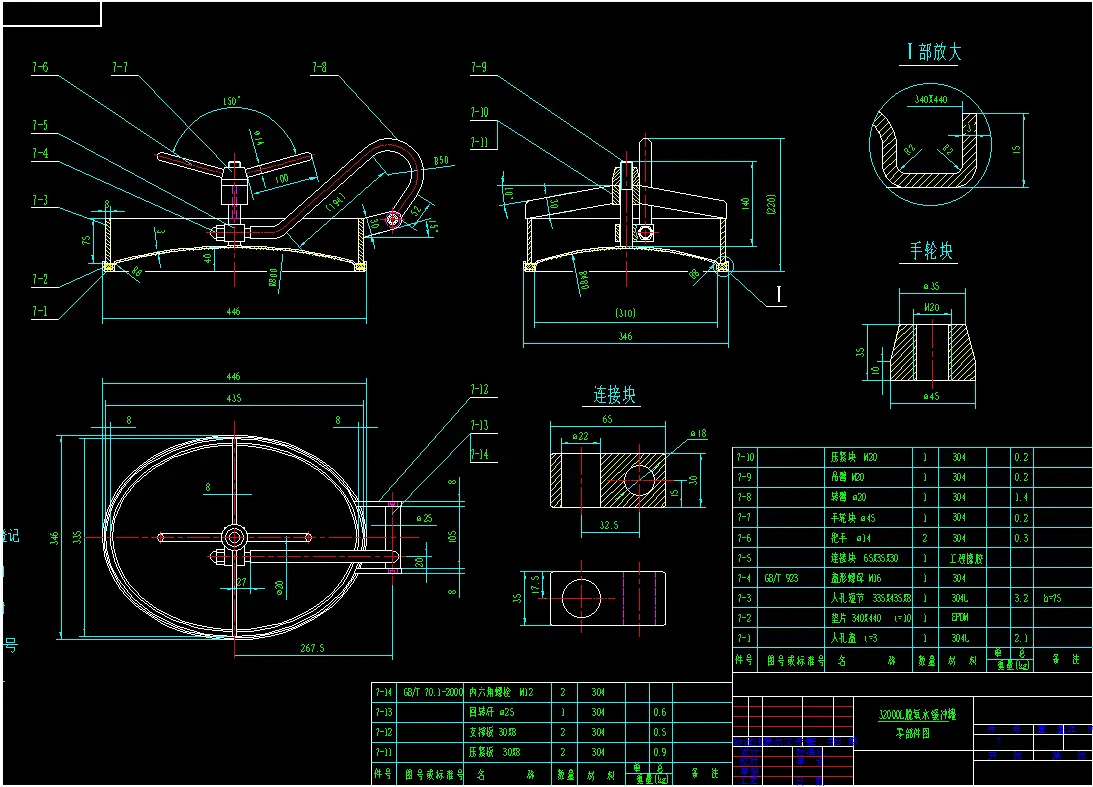

压力容器人孔CAD图纸预览 压力容器人孔CAD图纸预览

文件格式
DWG / DXF
执行标准
HG/T 21515~21599
结构类型
回转盖/吊盖/常压

📦 人孔系列清单：

🔵 碳钢常规系列

  • HG21515-95 常压人孔
  • HG21516-95 回转盖板式平焊法兰人孔
  • HG21517-95 回转盖带颈平焊法兰人孔
  • HG21518-95 回转盖带颈对焊法兰人孔

🔶 不锈钢及重型系列

  • HG21596-99 回转盖不锈钢法兰人孔
  • HG21598-99 水平吊盖不锈钢人孔
  • HG21599-99 垂直吊盖不锈钢人孔
  • 附加图纸：椭圆压力容器卫生人孔、锅炉人孔等

* 内含二维总装图和零部件明细表，尺寸规范齐全

💡 一线老法师怎么说？ “以前画压力容器总图，找个标准人孔全靠翻厚重的设计手册——『那个回转盖的连杆机构，自己照着图画，比例怎么调都不对劲』。有了这套图纸库，直接复制粘贴进总图，『轮廓尺寸和法兰厚度都是现成的，出图效率直接拉满』。”

📊 数据参数

  • 文件格式 DWG（AutoCAD图纸）
  • 设计标准 HG/T 21515-95 至 HG/T 21599-99
  • 材质涵盖 碳钢（Q235/20#）、不锈钢（304/316L）
  • 图纸内容 人孔总装图、零部件图、明细表
  • 适用场景 储罐设计 / 反应釜制造 / 塔器设计 / 锅炉压力容器 / 化工非标设备

⚡ 数据来源：HG标准人孔设计图集库

🧠 技术原理

人孔结构与选型的核心逻辑，一句话说就是 「按压力选密封，按空间选开盖，按介质选材质」：

🔹 回转盖结构：「通过吊耳、销轴和连杆，让沉重的法兰盖能绕轴旋转打开」。省力，且不需要上方预留起吊空间，是室内化工设备最常用的形式
🔹 水平/垂直吊盖：「专门应对超大、超重的人孔盖，通过起吊设备配合滑轨或立柱实现开合」。用于压力等级高、盖板极重的场合
🔹 密封原理：「通常采用石棉橡胶垫、缠绕垫或聚四氟乙烯垫片，通过螺栓预紧力压实密封面」。带颈对焊法兰的密封效果和承压能力远优于平焊法兰
🔹 筒节与法兰：「人孔短节直接焊在罐体上，其材质和厚度一般需与罐体主体保持一致」，确保等强度设计
🔹 应用场景：「常压罐用常压人孔，高压反应釜用带颈对焊回转盖，食品级设备用快开不锈钢人孔」

选型原则：「先看设备设计压力（定平焊还是对焊），再看操作空间（定回转盖还是吊盖），最后看介质腐蚀性（定碳钢还是不锈钢）」。这套图纸库涵盖了标准参数，调用时直接按设备尺寸对号入座。

🔨 实战场景

  • 化工储罐与反应釜 —— 罐顶标配回转盖人孔，用于日常检修与物料清理
  • 制药/食品发酵罐 —— 卫生级椭圆人孔，内壁光滑无死角，便于CIP清洗
  • 锅炉与换热器 —— 大通径的人孔作为检查孔，方便探伤与内部维护
  • 大型塔器 —— 垂直吊盖或水平吊盖，解决无旋转空间、盖子过重的问题
  • 非标设备出图 —— CAD图纸直接拼接至总图，尺寸精准不报错

🛠️ 一句话：凡是「压力容器需要让人钻进去检修」的地方，标准人孔都是刚需

🧰 一线实操

① 垫片「严禁重复使用」

人孔开启过一次后，原有的密封垫片必须全部更换，绝不能再装回去。「垫片一旦受压变形，就失去了回弹力，二次使用必漏无疑」。别为了省几十块钱，停了一整条生产线。

② 螺栓紧固「十字交叉」

上紧人孔盖的螺栓时，必须采用十字交叉、对称的方式，分2-3次逐步上紧。「顺着一个方向死拧，人孔盖会歪，受力不均最后就是漏气」。保证法兰面均匀贴合。

③ 回转机构「涂防卡剂」

对于回转盖人孔的销轴和连杆机构，安装或检修时要涂抹高温防卡剂（如二硫化钼）。「化工现场环境潮湿高温，销轴一旦生锈卡死，这盖子几个人都抬不动」。
