45张典型箱体阀体CAD图纸，配45张三维金属色效果图免费下载

新手学机械设计，最缺的是什么？不是视频教程，而是质量过硬、难度适中、可以直接上手练习的成套图纸。

很多初学者在学完软件命令后，往往卡在“不知道画什么”这一步。网上搜来的练习图要么尺寸不全，要么结构过于简单，缺乏工业生产中常见的典型零件特征，练完后面对真实产品图依然无从下手。

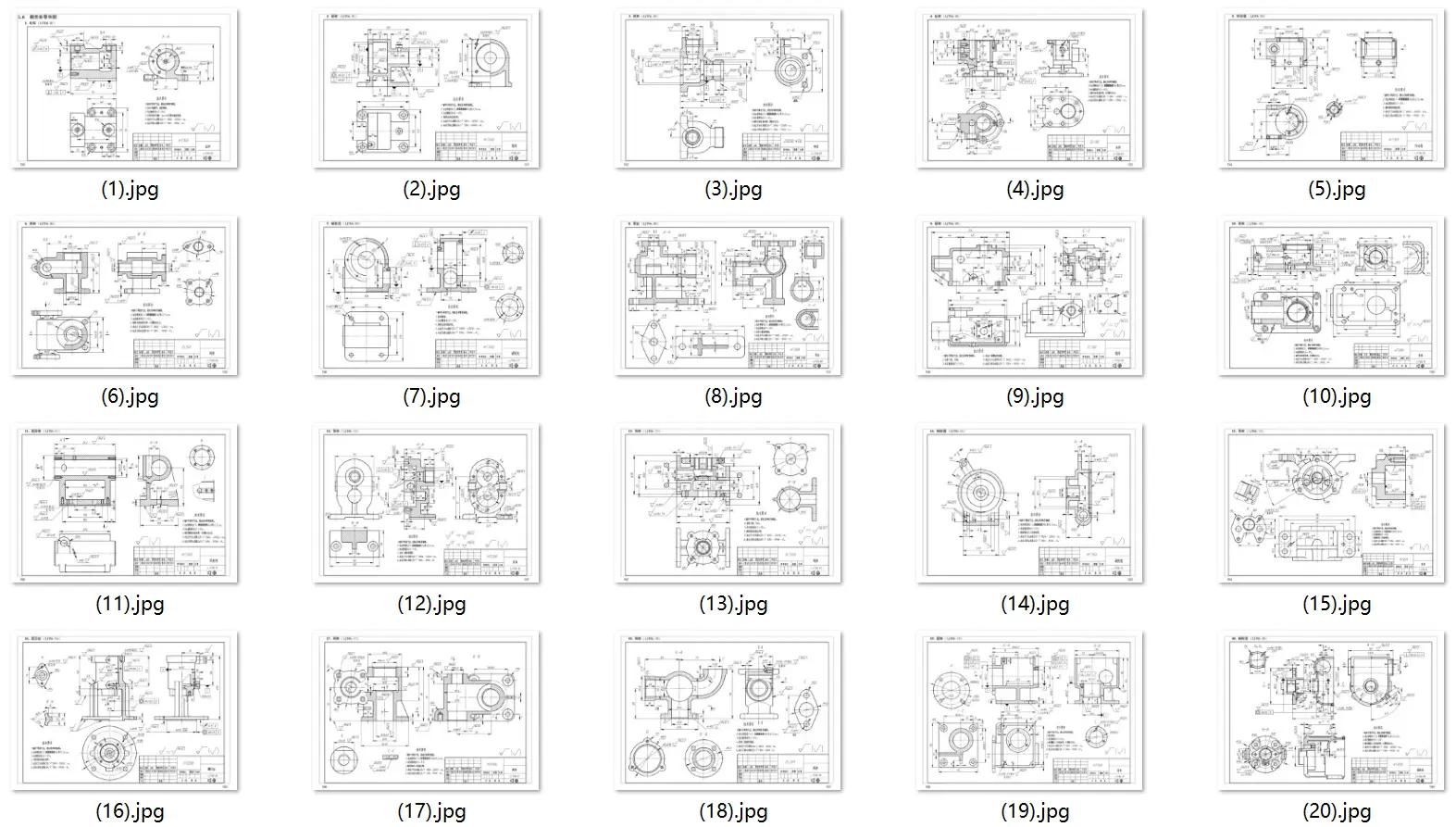

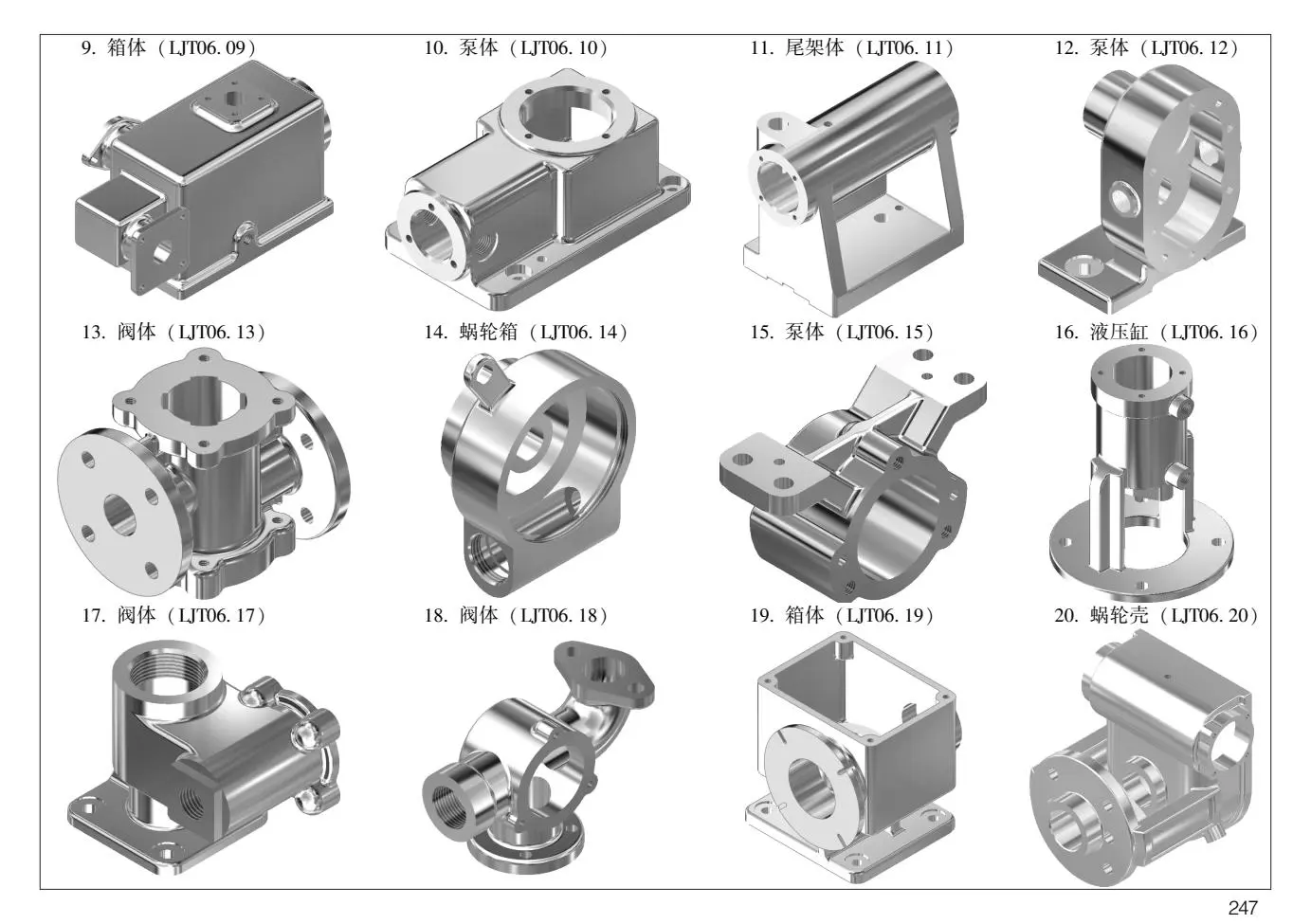

“机设工匠”这次专门整理了一套专为新手进阶准备的练习图包——45张工业生产中常见的缸体、箱体、阀体、泵体类零部件CAD二维图，并贴心配备了45张对应的三维金属色效果图（JPG截屏格式），让你在练习二维制图、三维建模的同时，还能直观对照三维形体，快速建立起从“看图”到“建模”的空间想象力。

一、这套图纸包到底能练什么？

无论你用的是AutoCAD、中望CAD，还是SolidWorks、UG/NX、Creo、CATIA，这套资源都能成为你的“靶场”。

• 二维识图与抄图训练
  45张二维图全部来自正式工程图转换，包含完整的视图表达、尺寸标注、形位公差和粗糙度要求。你可以用CAD软件严格按图纸抄绘，练习图层管理、标注样式设置、图框调用等规范操作，养成工程图标准化的好习惯。

• 三维建模实战
  缸体、箱体、阀体、泵体是机械设备中最经典、结构最丰富的四类零件。它们通常带有复杂的腔体、油路孔、安装凸台、加强筋等特征，非常考验拉伸、旋转、扫描、抽壳、孔特征、阵列等命令的综合运用能力。照着二维图完成三维建模，就是一次完整的项目实战。

• 二维工程图出图训练
  如果你想把建好的三维模型再转成标准的工程图，45张三维金属色效果图就派上了大用场。它们是你出图后检查视图布局、剖切位置、尺寸标注的参考答案。对照着这些带金属质感的截图，你能够更清楚地看到零件成型后的效果，提前规避设计中的不合理结构。

二、为什么这套资源特别适合新手？

1. 典型但不极端
所有图纸都是根据真实产品简化而来，保留了关键设计要素，但去掉了过于复杂的工艺细节。新手不至于被劝退，又能在练习中接触到实际生产图纸的核心要求。

2. 二维与三维完整对应
每张二维图基本都有对应的三维效果图。这解决了新手最大痛点：画完二维脑子里没形状，建完模又不知道怎么表达。对照学习，理解得透，进步飞快。

3. 即下即用，零门槛
图纸包已经全部转为高清JPG格式，无需安装任何专业软件就能查看。下载后放在手机或平板里，随时翻阅，随时练习。

三、如何获取这套图纸包？

这套资源完全免费，你可以直接下载使用。我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载）

因为：

• 你可以第一时间收到后续更新的练习图纸、模型和插件资源；

• 遇到图纸问题或软件操作困难，可以直接提交工单咨询，我们会安排工程师解答；

• 网站后续上线的会员优惠、工具内测资格，都会优先推送给注册用户。

查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
