插装阀DXF图纸库：图纸 + 干货

全系列Sun Hydraulics插装阀符号库——液压系统的”微型控制心脏”

在液压系统设计里，有一种元件 「平时藏在阀块里看不见，干的却是四两拨千斤的控制活」——没错，就是 插装阀。

插装阀是液压集成块的 「控制心脏」。需要大流量？插装阀通流能力拉满。需要快响应？插装阀动作干脆利落。「没有插装阀，液压系统想实现高压大流量，阀块得做得像座山」。

这套 插装阀 DXF 符号库 收录了经典的 Sun Hydraulics (太阳液压) 系列各种逻辑阀、单向阀、溢流阀、减压阀等海量规格——「从CA系列到CB、CK系列，从标准型到带先导比的进阶款，一库全搞定」。

今天咱们就把这套 插装阀 CAD 符号库 摊开来讲讲，看看这些 「液压阀块里的隐形大佬」，到底怎么选、怎么画。

📐 图纸大礼包

这套 插装阀图纸库，涵盖 Sun Hydraulics 全系列标准件模型符号，包含各类通径与功能配置，是液压系统原理图设计和阀块 3D 建模中 必备的工程标准件资源库。

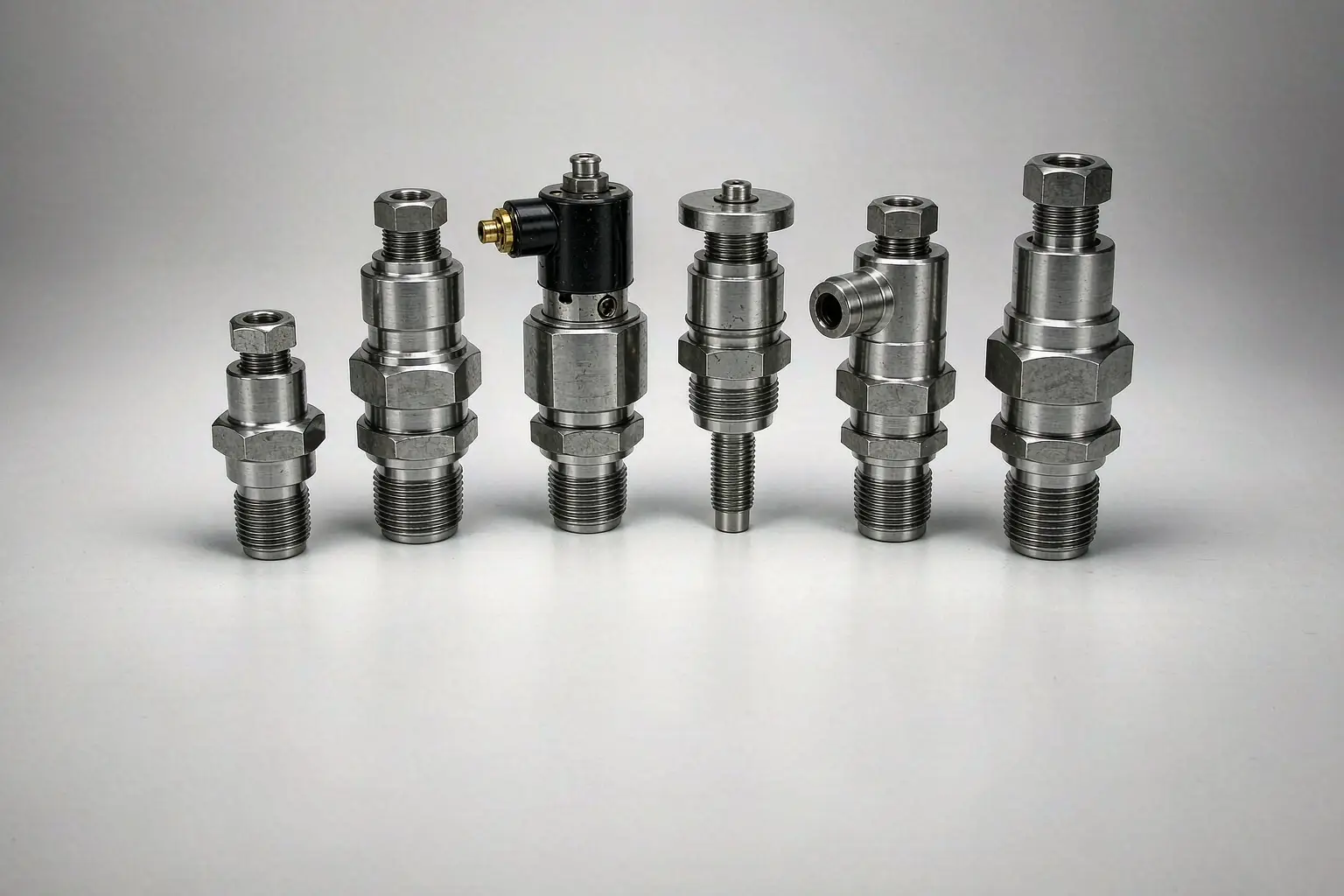

插装阀实物预览 插装阀实物预览

文件格式
DXF / CSV
资源类型
二维符号库
适用标准
Sun Hydraulics

📦 插装阀系列清单：

🔵 核心逻辑阀系列（CA/CB/CK等）

  • CA系列 – 标准逻辑阀模型
  • CB系列 – 先导比溢流/减压阀模型
  • CK系列 – 大流量/特殊功能阀模型
  • DJ / DL 系列 – 梭阀/单向阀
  • 包含常规、带AP（防气蚀）、带LH（低迟滞）等多后缀变体

* 包含完整的Cartridge（阀芯型号）与Symbol（CAD符号）映射CSV表，方便检索

💡 一线老法师怎么说？ “以前画液压阀块，找个插装阀的符号全靠翻手册自己用线条拼——『那个先导级和主级的画法，稍微画错一根线，原理就全变了』。有了这套 DXF 符号库，直接导入 CAD 拖出来就是标准件，『符号比例完美，连线不跳线，简直拯救老腰』。”

📊 数据参数

  • 文件格式 DXF（CAD图纸） / CSV（参数映射表）
  • 阀门品牌 Sun Hydraulics（太阳液压）标准体系
  • 涵盖系列 CA, CB, CK, CS, DN, DP 等全系逻辑与方向阀
  • 文件清单 包含符号图形文件及详细的型号对照表
  • 适用场景 液压系统原理图绘制 / 液压集成块(Manifold)设计 / 插装阀选型

⚡ 数据来源：插装阀DXF图纸库与sun_symbol_lib.csv

🧠 技术原理

插装阀选型与设计的核心逻辑，一句话说就是 「按流量选通径，按功能选面积比，按工况选先导级」：

🔹 二通插装阀结构：「由阀芯、阀套、弹簧和密封件组成，插装在阀块的孔内」。通过控制盖板上的先导阀来驱动主阀芯，实现大流量控制
🔹 面积比 (Area Ratio)：「阀芯不同受压面积的比例，直接决定了阀的开启压力和流量特性」。比如 1:1, 1:1.1, 2:1 等，不同的面积比适用于溢流、减压或方向控制
🔹 符号命名规则：「Sun阀的型号就像密码，CBEA-LHN 代表特定的功能、压力等级、调节方式和油口尺寸」。看懂符号代码，找模型快人一步
🔹 安装孔型：「不同的通径（如 08, 10, 12, 16）对应不同的标准化插装孔，阀块加工必须严格按照孔型图」
🔹 应用场景：「工程机械多路阀、大型压机液压系统、风电液压站，处处都有它的身影」

插装阀设计的铁律：「原理图符号必须与物理阀芯功能绝对对应，插孔尺寸与安装扭矩缺一不可」。这套 DXF 库把 Sun 阀的常用符号都画齐了，设计时直接调用，拒绝低级绘图错误。

🔨 实战场景

  • 液压集成块(Manifold)设计 —— DXF 符号用于绘制阀块原理图，直接映射到三维孔道设计
  • 高压大流量系统 —— 替代传统板式阀，解决系统空间受限和流量不足的痛点
  • 非标液压站定制 —— 根据客户的特殊动作要求，灵活组合插装阀进行油路搭建
  • 设备维修改造 —— 通过代码表比对现有插装阀型号，快速找到替代或升级方案
  • 技术方案标书制作 —— 直接调用标准符号库，让技术方案原理图更加规范专业

🛠️ 一句话：凡是「液压系统需要结构紧凑、大流量控制」的地方，插装阀都是首选

🧰 一线实操

① 先导阻尼「别乱改」

插装阀的开启和关闭速度，很大程度上由控制盖板上的阻尼孔决定。非必要不要随意更改阻尼孔的尺寸。「阻尼孔改大了，阀芯冲击大；改小了，响应慢如蜗牛」。

② 安装「倒角与清洁」

插装阀孔加工后，必须彻底去毛刺并清洗干净。阀芯上的密封圈极易被铁屑划伤。「装配前不用无尘布擦拭孔壁，试车时内泄能大到怀疑人生」。

③ 拧紧扭矩「查手册」

插装阀靠螺纹拧紧在阀块上，严格按规定扭矩拧紧。「扭矩不够会漏油，扭矩过大容易把阀套胀裂或者拧断」。一定要配一把好用的扭矩扳手。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
