半导体管二极管CAD符号库分享！

📦 二极管符号分类清单：

🔵 普通二极管 & 基础符号

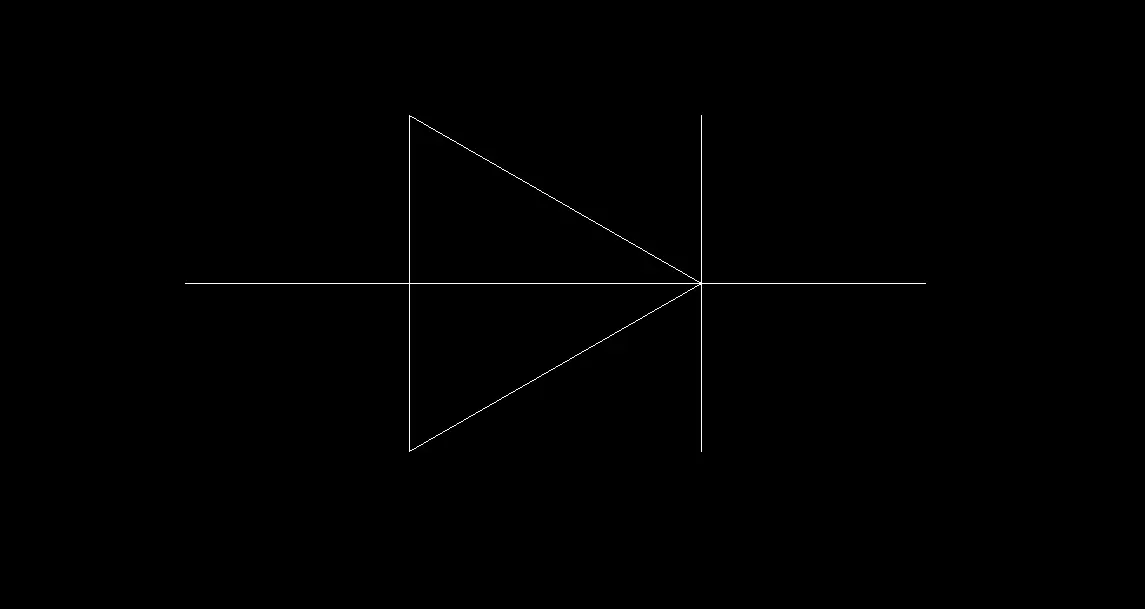

• 半导体二极管一般符号（gb4728_6_3.1）
• 反向二极管（gb4728_6_3.8）

* 最常用的二极管符号，三角形+横线表示PN结

🔶 特殊功能二极管

• 变容二极管（gb4728_6_3.4）
• 单向击穿电压调整二极管（gb4728_6_3.6）
• 发光二极管一般符号（gb4728_6_3.2）
• 阶跃恢复二极管（gb4728_6_3.10）
• 利用温度效应二极管（gb4728_6_3.3）

* 变容二极管、发光二极管、阶跃恢复二极管等特殊功能符号

🔷 特殊结构二极管

• 双向二极管交流开关二极管（gb4728_6_3.9）
• 双向击穿二极管（gb4728_6_3.7）
• 隧道二极管（gb4728_6_3.5）
• 体效应二极管（gb4728_6_3.11）

* 双向、隧道、体效应等特殊结构二极管符号

🟢 文件说明

• .dwg：AutoCAD矢量图，用于CAD绘图调用
• .wmf：Windows图元文件，用于快速预览和插入

* 每种符号配两种格式，DWG用于精确绘图，WMF用于快速预览

🔹 基本结构：「三角形表示电流方向，横线表示阴极，电流从阳极流向阴极」。这是所有二极管符号的基础
🔹 变容二极管：「在基本符号上加一条平行线，表示电容可变」。用于调谐电路和压控振荡器
🔹 发光二极管（LED）：「在基本符号上加两个向外箭头，表示发光」。用于指示和显示
🔹 隧道二极管：「在基本符号上加一个横折线，表示隧道效应」。用于高频振荡和开关电路
🔹 双向二极管：「两个三角形背靠背，表示双向导通」。用于交流开关和过压保护

① DWG 和 WMF「同名同文件夹」

每个符号由 同名的 DWG 和 WMF 组成，必须放在同一个文件夹里，CAD 才能正确识别预览图。「少一个文件，符号就显示不全」。

② 插入后「检查图层线型」

符号插入后，线型和图层 可能与当前图纸不一致。「用格式刷（MA）把符号的线型同步成图纸标准」，否则打印出来线宽不对，审图不给过。

③ 特殊二极管「别搞混」

变容二极管、隧道二极管、双向击穿二极管的符号各有特征。「附加符号画错了，意思就变了，内行一看就知道错了」。
