做过管道类塑件模具的同行都懂，三通管件属于模具里典型的“麻烦选手”。产品三个方向全部是贯通内孔，开模之后产品会死死抱住型芯，单纯前后开模根本拿不出来，必须设计多个方向的侧向抽芯机构。

市面上常规三通模具大多采用2~3组抽芯，而本次这套模具直接采用四方位独立油缸抽芯结构，四个方向同步布置抽芯滑块，对碰封胶成型三通管道内腔。

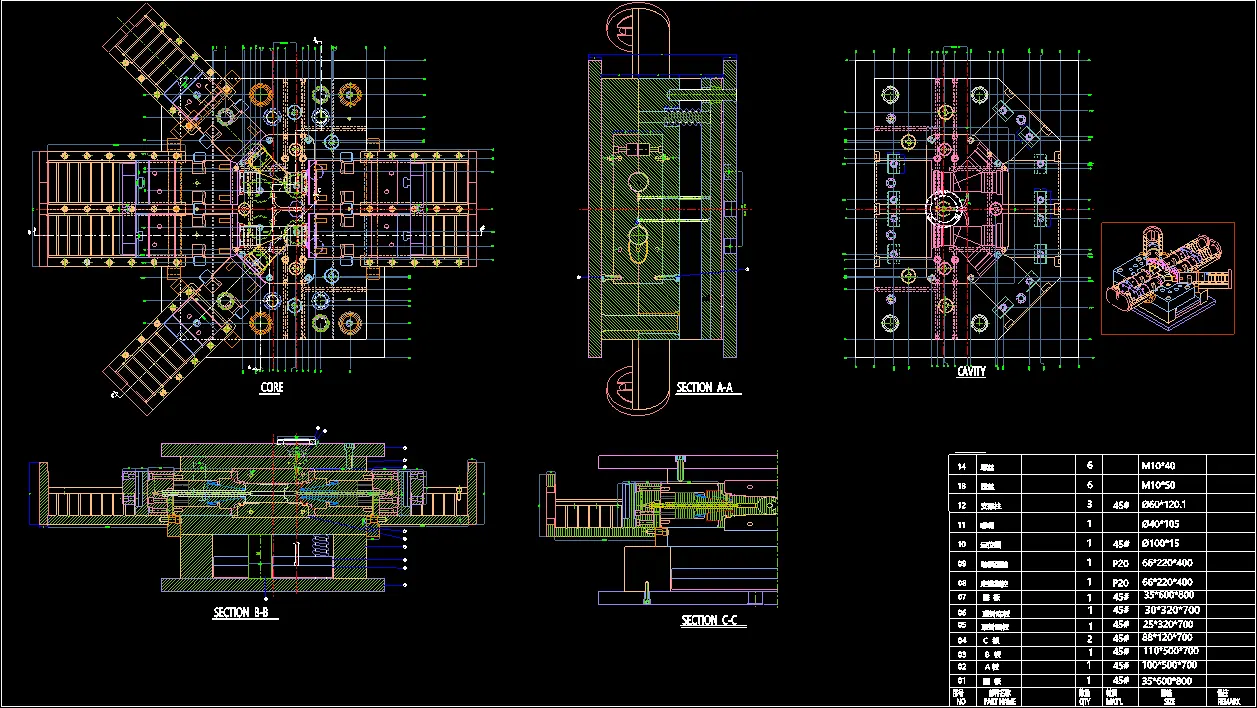

三通模具CAD总装配图纸

▲ 全套CAD总装图纸（动模、定模、多组剖视图+零件明细表）

  • 基础布局形式

整套模具采用两板模结构，一模一腔设计，中心主流道进料。 四个方位布置液压油缸驱动滑块抽芯机构，四个滑块型芯相互对碰，合围形成三通管件的中空型腔。

  • 脱模流程通俗讲解

很多刚接触管件模具的朋友看不懂动作顺序，梳理一遍完整工作循环：

  1. 合模完成，四个滑块闭合到位，塑料熔体从中间浇口注入型腔，冷却成型；
  2. 注塑机接到开模信号，优先启动四面油缸，向外拉动滑块型芯，脱离管件内孔；
  3. 全部抽芯完成后，模具前后模分型打开；
  4. 顶出机构动作，把成型完成的三通管件顶出取件；
  5. 顶针复位 →四面滑块向内合拢锁死，等待下一次注塑循环。
💡注意：多向抽芯管件模具，一定记住先抽芯，再开模！如果顺序颠倒，型芯强行拉扯产品，直接造成内壁刮伤、产品开裂。时序控制是管件模具调试重中之重。

文件清单

📁本次分享资源包含两类核心文件，全部通用格式，不限建模软件：

  • 3D模型：STEP通用格式，UG/SolidWorks/Creo/中望3D全部可以直接打开编辑；
  • 二维工程图：DWG格式CAD全套图纸，包含动模视图、定模视图、A-A/B-B/C-C多处剖视图、标准件明细表。

适合哪些工程师参考学习？

  • 模具设计工程师：想要学习多方位油缸抽芯、滑块对碰封胶结构，拓展管件类模具设计思路；
  • 机械专业应届生：注塑模具方向毕业设计绝佳参考案例，结构完整，图纸齐全；
  • 模具加工、钳工师傅：研究多滑块装配间隙、对碰面配合工艺；
  • 非标机械爱好者：学习多执行机构时序运动方案设计。
