流水线经常遇到多工位同步抓取、物料间距不固定的难题。今天分享一套成熟量产结构——行程可控交叉连杆伸缩工装，适配自动化移栽、吸盘取料场景，全套SolidWorks零件+装配体SLDPRT图纸直接可用！

什么是行程可控多工位伸缩机构？

  • 做自动化的兄弟们大概率踩过这个坑：

生产线需要同时抓取多个产品，但是物料间距经常换款。如果直接做固定间距吸盘支架，换一次产品就要重新加工支架，调机、加工、改图纸折腾大半天，非常耽误产能。

  • 这套交叉连杆伸缩工装就是专门解决这类痛点：

依靠平行交叉连杆同步机构，只需要一端驱动，所有吸盘工位同步伸缩、等距张开收拢。调节驱动行程，就能一次性改变所有抓取点位间距，真正做到一款工装适配多款物料。

  • 总结：一个动力源，带动一排吸盘同步散开/收拢，间距均匀可控，不用每个点位单独装气缸，省空间、省成本，控制系统也更简单。

机构原理

核心骨架就是大家熟悉的剪刀叉（平行铰链连杆机构）。

  • 底座采用同步带直线模组作为承载主梁，整套伸缩机构挂载在模组下方；
  • 相邻工位依靠交叉连杆互相铰接，形成同步联动结构；
  • 驱动一端滑动座进行推拉，所有铰接点同步展开/收缩；
  • 末端安装吸盘支架，实现多个取料头同步等距调节；
  • 搭配限位块，精准控制最大、最小伸缩行程，防止机构超程卡死。

没有复杂凸轮、不用多轴同步控制，纯机械联动。机械同步的好处显而易见：运动一致性高，不存在多个气缸同步误差，维护简单，高速运行稳定性强。

文件清单

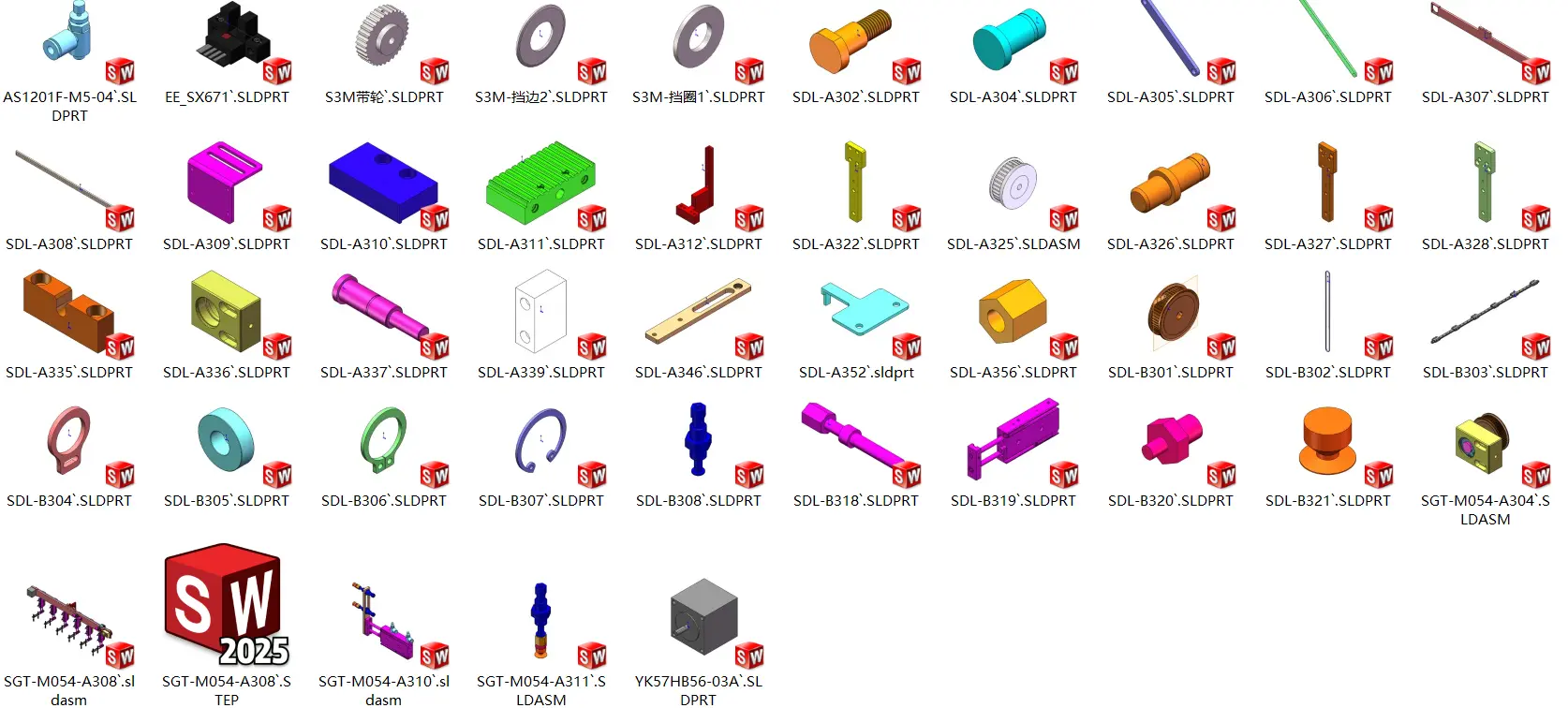

行程可控多工位伸缩机构SW全套零件图纸

📦 文件基础信息

  • 建模软件：SolidWorks
  • 文件格式：*.SLDPRT（零件）、*.SLDASM（装配体）
  • 包含内容：整套装配体 + 全部独立零件图纸（连杆、安装座、吸盘支架、同步带轮、挡圈、连接轴、气动接头等）
  • 可直接操作：编辑尺寸、出工程图、修改安装位、3D打印/机加工投产
  • 适用场景：流水线物料移栽、多吸盘上料机构、纸箱/板材同步抓取、分拣工装

📦 模型预览

行程可控多工位伸缩机构

适合哪些人参考学习？

  • 自动化非标机械设计师
  • 流水线移栽、上下料机构方案选型
  • 刚入门学习连杆同步机构的机械新手
  • 需要柔性可调抓取工装、不想重复建模的工程师

如何获取这套模型？

本套资源完全免费，无解压密码，在本页面直接下载即可使用。
我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载），因为：
  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
