做自动化物流输送线，十有八九会碰到一个头疼需求：物料托盘走到输送线岔口，需要原地调转方向，对接另外一条滚筒线。传统弯道滚筒占地大、容易卡托盘，顶升移栽机构成本高，而今天这套电动旋转滚筒转台输送机，就是解决这类场景的成熟方案。

什么是电动旋转滚筒转台输送机？

  • 简单理解：把一套滚筒输送机，整体架在可360°电动旋转底座上。
  • 流程：上游滚筒线把托盘送到转台滚筒面上 → 托盘到位停止 → 电机驱动整个滚筒平台旋转指定角度（90°/180°按需设定）→ 对准下游输送线 → 滚筒再次启动送出工件。

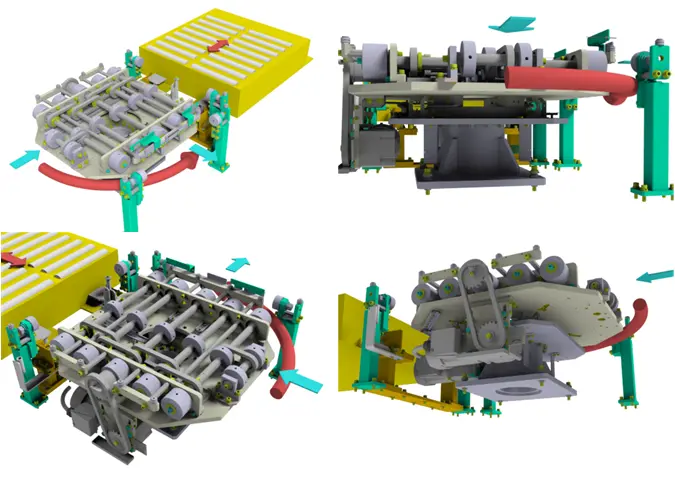

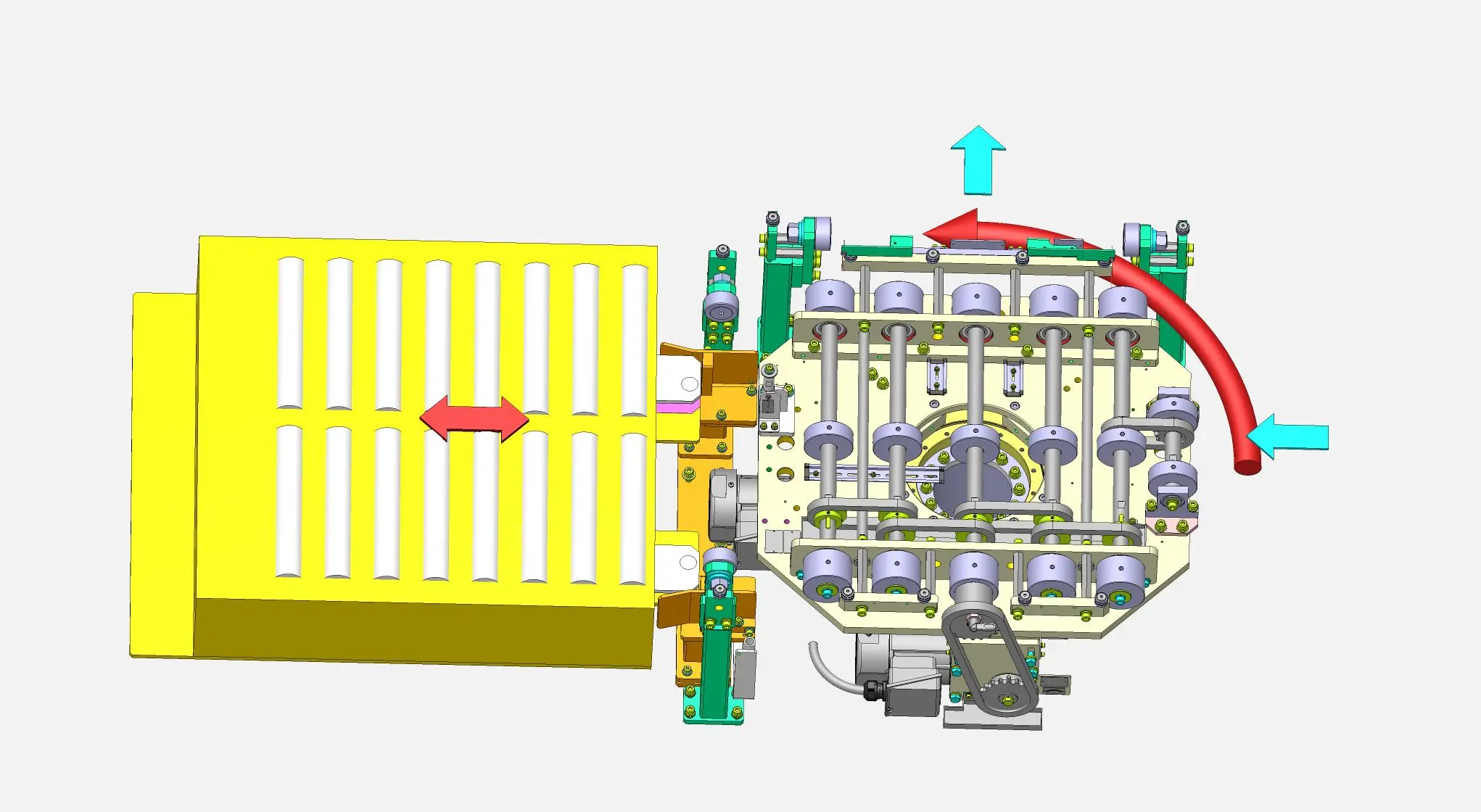

不用复杂顶升、不用横向移栽，托盘全程停留在滚筒面上，转向平稳，重型托盘、纸箱工装都能适配，产线布局灵活性直接拉满。 电动旋转滚筒转台输送机局部图

模型结构亮点

  • 整机集成动力滚筒输送机构+回转支承旋转底座，两套驱动相互独立，控制逻辑清晰；
  • 四周配置可调支撑腿，现场安装调平省心，适配车间地面落差；
  • 滚筒阵列全覆盖，托盘受力均匀，不会出现局部悬空；
  • 旋转机构采用齿轮传动，承载稳定，适合中重载物流场景；
  • 结构模块化，设计师可以按需放大/缩小台面尺寸，更改滚筒间距。
适用场景参考：仓储托盘输送、自动化生产线工装换向、立体库接驳、包装流水线分流合流。

文件清单

📦 文件基础信息

  • 模型名称：电动旋转滚筒转台输送机
  • 文件格式：X_T（Parasolid通用格式）
  • 兼容软件：SolidWorks、UG/NX、Creo、AutoCAD、Fusion360、ANSYS等绝大多数三维软件
  • 内容包含：整机完整装配模型，滚筒组件、回转底座、机架、传动机构全部完整，无缺零件。
很多同行找转台模型，要么只有单独回转盘，不带滚筒输送；要么模型残缺、结构不合理。这套装配是完整落地思路，拿到手可以直接作为方案效果图参考，也能在此基础上修改尺寸衍生新项目。

📦 模型预览

电动旋转滚筒转台输送机

如何获取这套模型？

本套资源完全免费，无解压密码，在本页面直接下载即可使用。
我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载），因为：
  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
