做非标自动化的兄弟们，谁还没被电机建模折磨过？方案改一版，电机型号换一次；客户选型微调，电机外形又要重新画一遍。从零绘制电机外壳、法兰、接线盒、输出轴，一套模型折腾大半天，干活效率直接腰斩。
今天机设工匠给大家带来电机三维图纸合集（中），整理了市面非标设备最常用的两类电机SolidWorks模型，全部SLDPRT原生格式，拿来直接装配使用，告别重复建模！

单相电容运转异步电动机系列（小功率交流电机）

单相电容运转电机就是咱们常说的220V家用/小型设备驱动电机，不用三相电源，广泛用在输送线、小型风机、试验设备、轻工机械上。
  • 120W 电容运转异步电动机
  • 250W / 370W 电容运转异步电动机
  • 550W / 750W / 1100W 电容运转异步电动机
电容运转异步电动机3D模型预览
模型特点：带法兰安装面+底脚，长输出轴结构，接线盒完整建模，外形尺寸贴合市面通用标准电机，做输送机构、搅拌机构设计可以直接调用。
简单科普：电容相当于电机的“启动助手”，给单相电制造旋转磁场，电机才能持续转动；体积小巧，只需要普通220V市电供电，小负载场景首选。

Y系列三相异步电动机全套模型（工业主力电机）

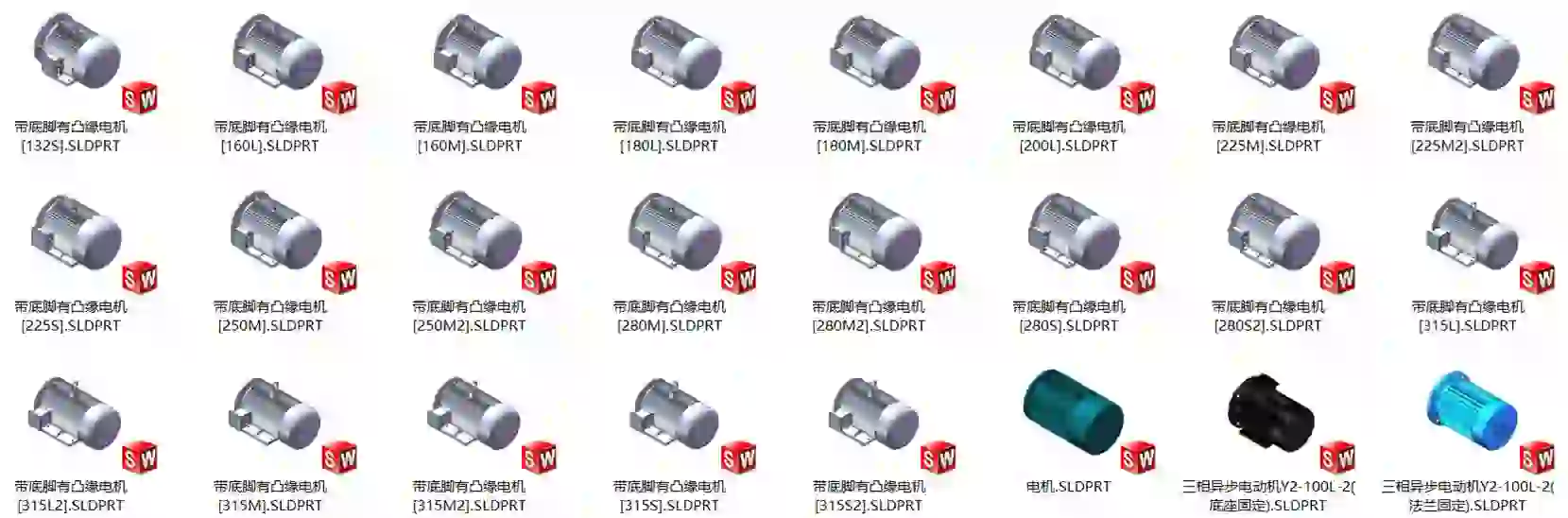

三相异步电机模型预览
  • 工业自动化主力军——三相异步电机，380V供电，扭矩足、耐用稳定，流水线、机床、大型输送设备基本都靠它驱动。
  • 本次合集包含大量机座型号：132S、160L、160M、180L、180M、200L、225M、250M、280M、315L等带底脚凸缘安装电机，同时包含Y2-100L底座固定、法兰固定版本。
  • 两种主流安装形式：B3底脚安装、B5法兰安装，适配绝大多数机架安装场景。

📌图纸资源信息

  • 文件格式：SolidWorks SLDPRT（原生零件模型，可编辑特征）
  • 适用软件：SolidWorks2016及以上版本
  • 适用场景：非标自动化方案设计、设备三维总装、运动仿真、毕业设计、课程建模参考
  • 模型精度：外部外形完整建模，用于整机装配干涉检查足够使用
⚠️资源说明：模型仅作机械设计参考，不能直接等同于厂商官方尺寸样本；正式出图加工前，务必对照电机厂家样本核对安装尺寸！
