传动基础件图库：全系列链轮模型

单排/双排/三排，SolidWorks与通用STEP格式——让非标传动设计告别“手搓齿形”

在机械传动设计的江湖里，齿轮和链轮堪称 “画图劝退双雄” 。齿轮好歹有插件能生成，遇到链轮，很多时候只能硬着头皮自己画。「齿形画不对，节距算到崩溃，好不容易画完了，装配时发现链条卡不上」，这是无数非标设计新手必经的渡劫过程。

链条传动看似简单，实则暗藏玄机。齿数选少了，多边形效应严重，运转起来像在蹦迪；齿形没按国标画，磨损加剧，几天就得换。更别提双排、三排链轮，画错一个角度，整个装配体跟着报废。

今天咱们直接把这套 全系列链轮与链条模型库 亮出来。不管是 0.5英寸的06B链轮、单排/双排/三排短节距链轮，还是带链条的完整装配体，SolidWorks 原生格式（.SLDPRT/.SLDASM）和通用中间格式（.stp）全都有。有了这套库，「画齿形、算节距？不存在的，调出来直接装配！」。

📐 图纸大礼包

这套 链轮传动模型零部件资源库，涵盖了标准工业滚子链轮的核心规格。模型均经过严谨的齿形放样与倒角处理，包含原生参数与纯几何格式，无论是做产线布局、干涉检查还是出工程图，都是直接可用的现成轮子。

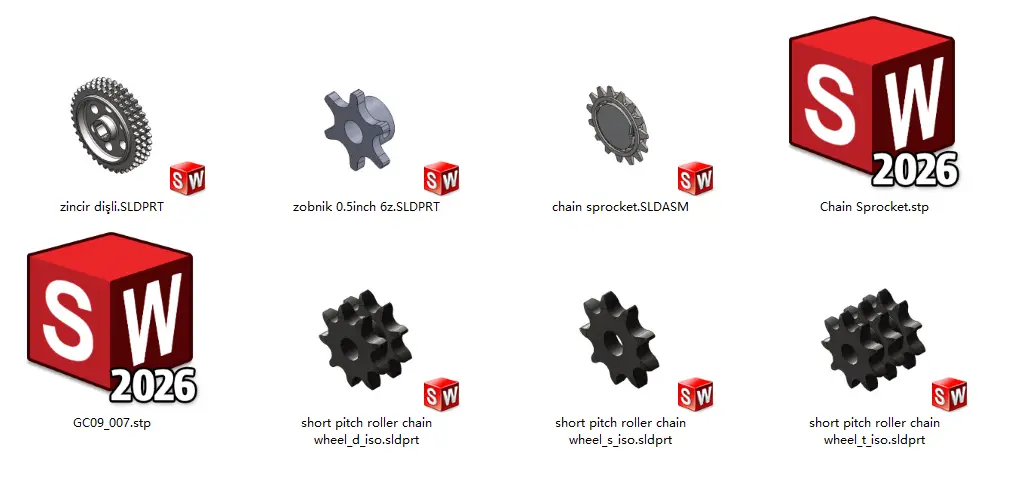

链轮SW模型图纸预览 链轮SW模型图纸预览

文件格式
SLDPRT / SLDASM / STP
涵盖类型
单排/双排/三排
模型精度
含真实齿形与倒角

📦 模型库重点内容拆解：

🔵 单排与特种链轮

  • zobnik_0.5inch 6z.SLDPRT（0.5英寸节距，6齿微型链轮）
  • short pitch roller chain wheel_s_iso（ISO标准单排短节距）
  • Chain Sprocket.stp（通用中间格式，方便跨软件导入）

🔶 多排重载链轮与装配

  • zincir disli.SLDPRT（双排链轮，用于大扭矩传动）
  • short pitch roller chain wheel_d/t_iso（双排与三排 ISO 标准链轮）
  • chain sprocket.SLDASM（完整装配体，含链条路径配合参考）

💡 自动化老手怎么说？ “做包装机、输送线方案的时候，链轮简直是基操。用这套模型直接导进去，『不用再去量链条节距、算分度圆，直接拿装配体里的草图一驱动，链条跟着走，方案一次过』。省下来的时间，拿去研究气缸怎么排布不香吗？”

📊 数据参数

  • 标准体系 ISO 606 短节距精密滚子链标准（如 06B, 08B 等）
  • 齿形结构 三圆弧一直线齿形（GB/T 1243标准）或标准滚子链齿形
  • 典型齿数 包含 6齿（极小径）、常规齿数及多排同步齿
  • 软件兼容 SolidWorks 2026原生及向下兼容；STP 格式支持 UG、Creo、Inventor
  • 适用场景 非标输送线设计 / 自动化流水线传动布局 / 机械原理课程设计 / 步进电机链传动机构

⚡ 数据来源：国际标准化组织（ISO）及常用机械传动标准件手册

🧠 技术原理

链传动设计的核心法则，一句话概括就是 「节距要对口、齿数不能抠、中心距要留够」：

🔹 分度圆直径的数学逻辑：分度圆 \(d = p / \sin(180^\circ/z)\)（\(p\) 为节距，\(z\) 为齿数）。非标设计最怕节距对不上，比如 0.5 英寸（12.7mm）的节距，如果你错用了公制 12A（19.05mm）的模型，链条根本挂不上。

🔹 多边形效应：看那张 6 齿的微型链轮图，齿数越少，链条在运转时的多边形效应越明显，速度和受力会产生周期性波动。设计时，「齿数尽量选 17 齿以上，小齿数只配低速轻载」。

🔹 多排链的受力分配：单排链扛不住巨大扭矩怎么办？看模型库里的双排（`zincir disli`）和三排（`_t_iso`）链轮。它们通过增加链条排数，成倍提高传递功率。装配时，各排齿形必须严格对齐，否则载荷会集中在一排上，直接拉断链条。

🔹 链条包角：在装配体（SLDASM）里拉中心距时，要保证小链轮上的包角 不小于 120°。包角太小，啮合齿数少，容易发生跳齿和脱链。

建模逻辑：「拒绝拉伸个圆柱就说自己是链轮，齿槽的真实轮廓才是干涉检查的唯一真理」。这套模型不仅有逼真的齿形，还带了轮毂、键槽和减重孔，这才是能直接用于出图和渲染的工业级模型。

🔨 实战场景

  • 自动化输送线设计 —— 倍速链、滚筒输送机两端的链轮传动系统快速搭建
  • 步进/伺服电机传动匹配 —— 调用不同齿数的链轮，通过传动比计算，匹配电机的扭矩与转速
  • 跨软件方案评审 —— 客户或同事用的不是 SW？直接甩一个 STP 格式过去，秒开无压力
  • 工程图出图底稿 —— 原生 SLDPRT 文件可直接投影生成二维工程图，尺寸自动关联
  • 运动仿真 —— 利用装配体（SLDASM）进行链条的路径配合，模拟真实的机械传动过程

🛠️ 一句话：传动设计的优雅，在于你调出的是真齿形，而不是一个光秃秃的圆柱

🧰 一线实操

① 别盲目放大缩小

拿到了模型库，不要随便用“缩放”功能改尺寸！链轮的节距和齿数是强关联的。如果你需要别的节距，直接找对应的型号，或者用 SW 的“方程式”去驱动草图中的基圆和节距，「硬用缩放，齿形失真，链条咬合绝对出问题」。

② 链条配合的“障眼法”

在装配体里装链条太卡电脑？实战中，如果不是为了做动画，链条只需画出包覆链轮的那一小段即可。打开 `chain sprocket.SLDASM` 学习一下老手的“障眼法”：利用路径草图配合链条零件阵列，保证视觉真实，同时大幅降低显卡负担。

③ 键槽与顶丝的细节

直接调用的模型带有标准的键槽。但如果是重载传动，记得在出图时加上 紧定螺钉（顶丝）的孔。光靠键传动和过盈配合，在频繁正反转的工况下容易产生微动磨损。另外，双排链轮在轴上定位时，要确保两排齿的中心对称面与链条对齐。

📥 如何获取相关资源？

全系列链轮模型库（含原生SLDPRT与STP通用格式）及装配组件已打包，注册即可获取。

强烈建议注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的同步带轮、齿轮、减速机等传动类标准件库会第一时间推送；
  • 传动设计中出现齿形选型、电机选型难题，可提交工单由资深机械工程师协助解答；
  • 网站资源库持续扩充，注册用户可享极速下载通道与专属技术支持。
找标准件、下3D模型、学机械设计，就上 机设工匠，一站式机械设计资源平台。
