做机械设计的兄弟谁没被轴承建模折磨过？每次画图都要翻机械设计手册查尺寸，一圈圈拉伸、切除、阵列滚珠，一套圆锥滚子轴承半小时起步，赶项目加班到脱发，尺寸还容易标错返工。
今天直接给大伙放出压箱底资源 ——轴承SW标准件三维图纸合集，点开即用，尺寸全标准化，从微型深沟球轴承到大号圆锥滚子、带座轴承、推力轴承全覆盖，机械建模直接少熬三个通宵！

一、第一弹：滚动轴承单体标准件库

库内含四大类主流滚动轴承，全部带完整参数化模型

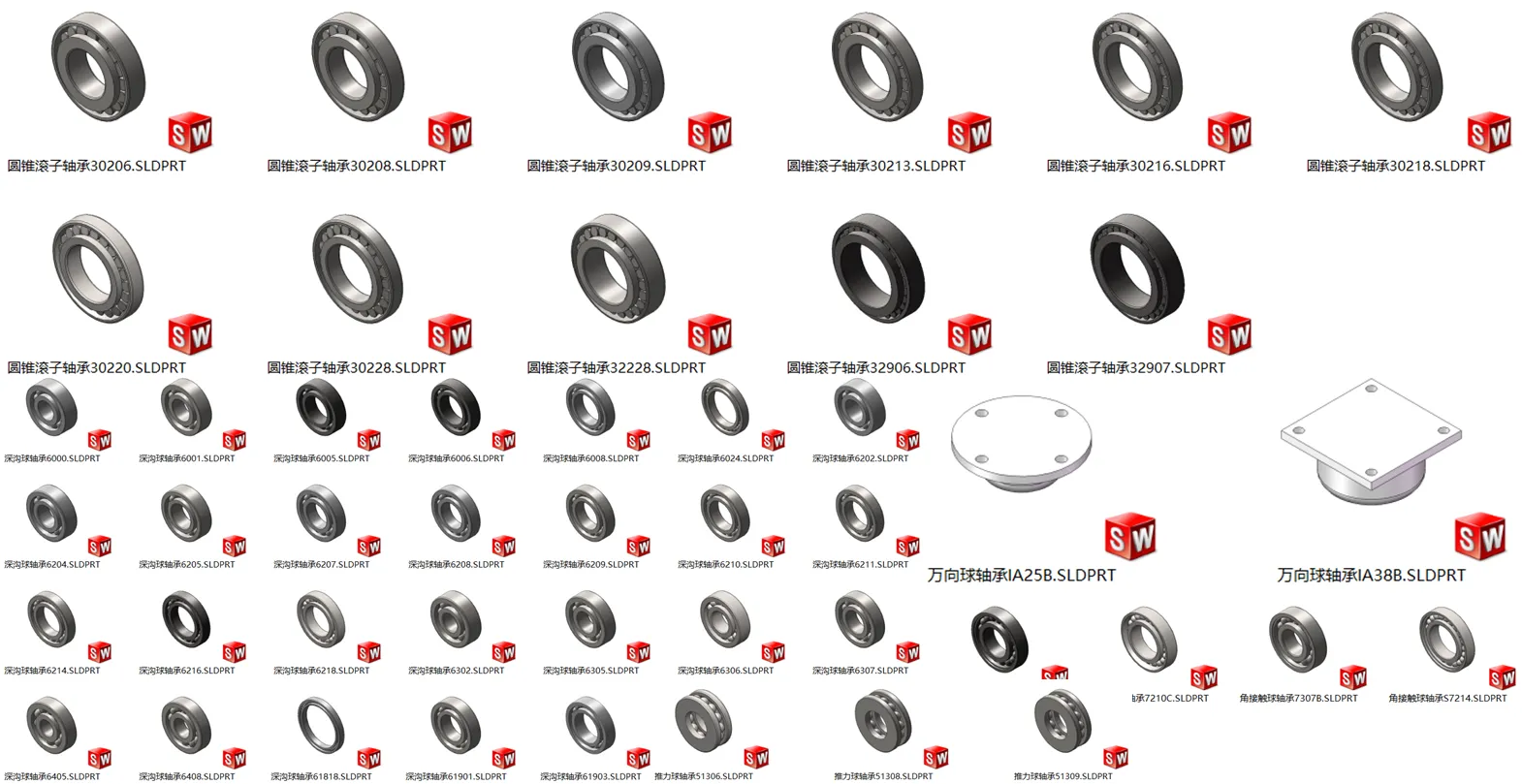

轴承SW标准件库预览

  • 圆锥滚子轴承系列

30206/30208/30209/30213/30216/30218/30220/30228/32228/32906/32907 全型号配齐，减速机、汽车传动、输送机轴系设计直接拖拽使用，锥面、滚子阵列完整还原实物结构。

  • 深沟球轴承全尺寸梯队

从小型号 6000、6001、6005、6006，到 6204、6205、6207、6208、6209、6210、6211、6214、6216、6240、6405、6408，覆盖电机、滚筒、小型传动机构所有常用规格，标准开式结构，可直接配合端盖、轴套装配。

  • 推力轴承 + 角接触球轴承

推力球轴承 51306/51308/51309；7210C、7307B、7214 角接触轴承，适合承受轴向力、精密主轴、丝杠支撑场景，建模不用手动画推力滚道。

  • 万向球轴承（牛眼轮）

IA25B、IA38B 两款标准万向滚珠支座，流水线输送台、工装定位板专用标准件，法兰安装底座完整建模，装配图不用二次绘制。

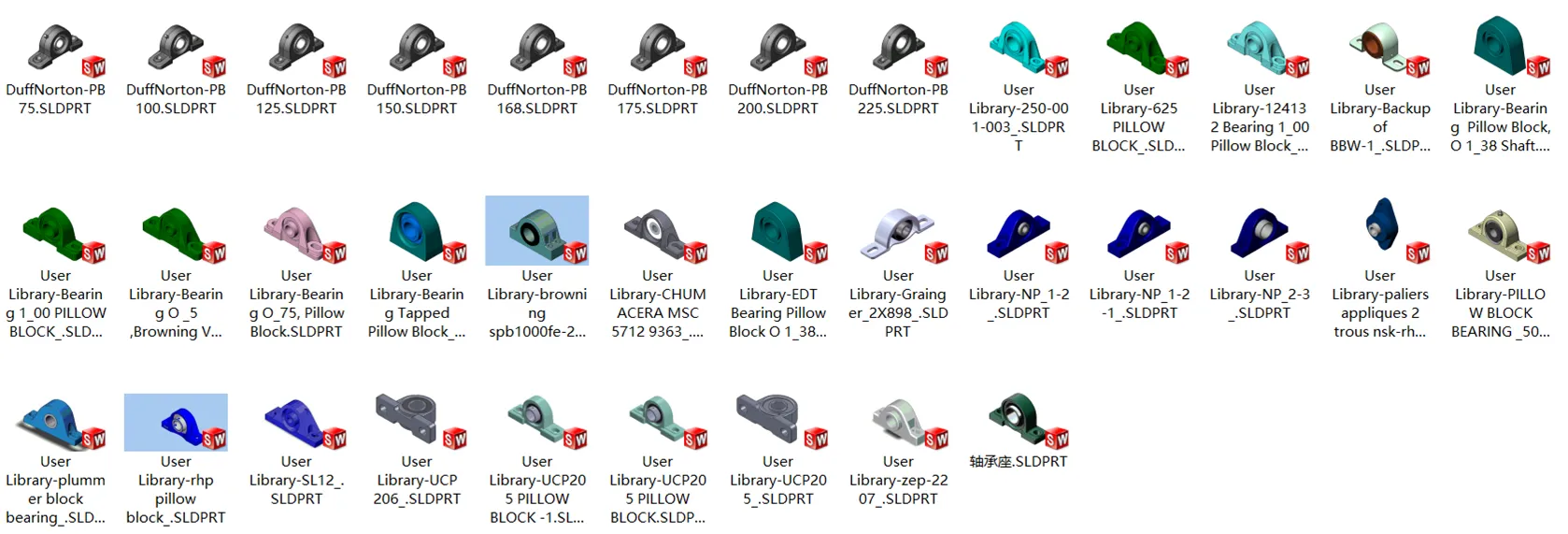

二、第二弹：带座外球面轴承座标准件库

做机架、输送机、流水线设备的设计师，带座轴承绝对是高频标准件！

这份库整合国内外两大体系带座轴承，上千款不同底座、不同安装规格模型：

  • DuffNorton 立式铸铁轴承座

PB75~PB225 全尺寸立式枕式轴承座，重型机架、大型滚筒支撑专用，厚重铸铁底座结构完整，受力仿真无需简化模型。

  • UCP 标准立式带座轴承

UCP205、UCP206 国标外球面轴承座，机械设计最通用型号，市面上 90% 输送设备都在用，底部两孔安装，直接拖拽装配机架槽钢。

  • 多款式异形轴承支座

菱形法兰座、方形法兰轴承座、T 型滑块轴承座、冲压薄型轴承座、棕色 / 蓝色 / 绿色多款厂商标准模型，涵盖 NSK、DuffNorton、Browning 等主流品牌标准结构。

三、如何获取这套图纸包？

这套资源完全免费，你可以直接下载使用。我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载）

因为：

  • 你可以第一时间收到后续更新的练习图纸、模型和插件资源；

  • 遇到图纸问题或软件操作困难，可以直接提交工单咨询，我们会安排工程师解答；

  • 网站后续上线的会员优惠、工具内测资格，都会优先推送给注册用户。

查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
