模具设计师刚需素材：13款不同品类注塑模具图纸无偿放送！

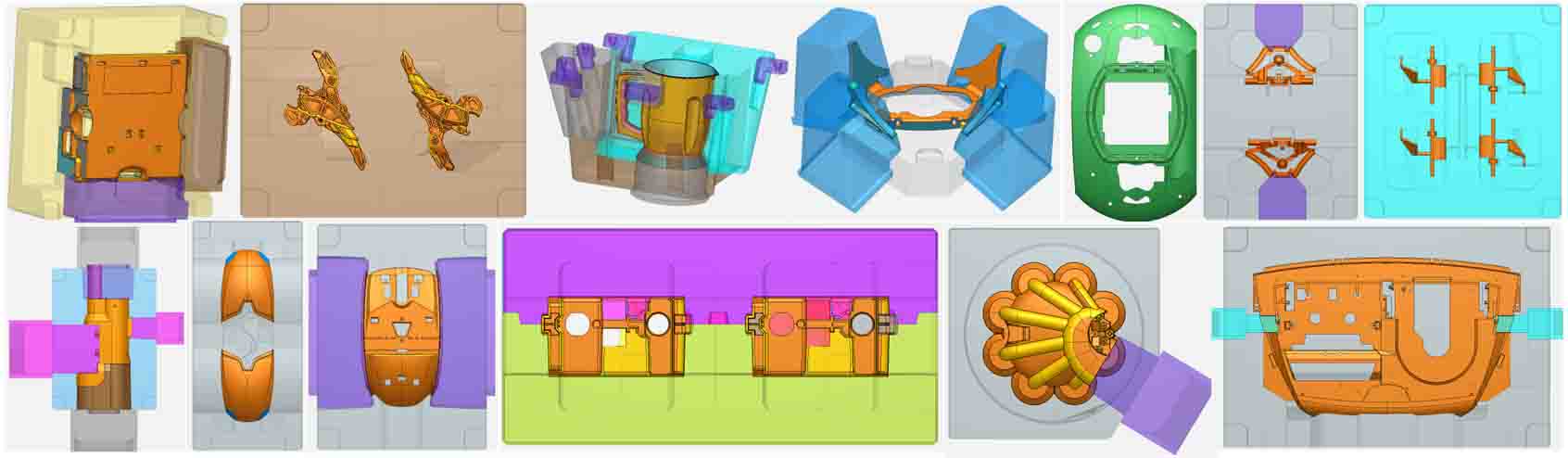

今天直接放出13套已经落地量产的注塑模具3D图纸，横跨消费电子、家居卫浴、家电、汽车零部件、玩具多个热门赛道，滑块、斜顶、多腔排位、冷却水路都设计完备，不管是新手练手、工程师借鉴结构，还是学生完成课程设计，都相当实用！

二、设计场景

• 低压电器绝缘基座壳体：电工绝缘类注塑件，常用耐热绝缘塑胶，可参考薄壁壳体、安装柱位、绝缘区域镶件的模具处理方式；
• 机械翼组件：异形曲面运动配件，模具采用多向大滑块抽芯，适合学习复杂外形分型、规避滑块运动干涉；
• 豆浆机塑料杯体：家用大容量容器件，内壁倒扣多，大量斜顶脱模结构，能借鉴大容量壳体的水路布局，解决成型温度不均问题；
• 车载设备支撑固定托架：车用承重支架，对结构强度、抗震性能要求高，可学习加强筋、安装孔位对应的模具优化手段；
• 鼠标壳体：入门级经典电子外壳模具，精密分型、细小按键槽镶件设计，刚接触外壳拆模优先参考这套；
• 玩具内部夹持固定支架：小型卡扣配件，采用经济的一模多腔设计，适合小体量量产件优化型腔排布、降低单件生产成本；
• 小型置物挂钩：日用家装小件，超高产能需求，短浇道多腔布局，用来学习缩短注塑周期、提升量产效率；
• 新能源汽车充电枪插头基座：高门槛新能源零部件，对密封、绝缘、结构强度要求严苛，属于高阶汽车模具优质参考范本；
• 玩具机甲护罩：外观优先的曲面件，外观面不允许浇口痕迹，可以学习潜伏浇口、外观面防护脱模的设计技巧；
• 无线鼠标外壳塑件：鼠标壳体进阶款，侧边带有倒扣，斜顶搭配小型滑块组合脱模，适配更复杂的外设外壳；
• 电器内部安装基座：内置支架，密集 Boss 柱与卡扣居多，参考这类模具的排气设计，能有效改善柱位周边缩痕问题；
• 花洒分水壳体类注塑件：卫浴通水零件，内部流道结构复杂，大量异形镶件，学习防水结构对应的模具成型方案；
• 汽车仪表台内饰盖板：大型汽车内饰件，大尺寸模架、长行程抽芯、大面积排气设计，做大件注塑直接套用设计思路即可。

三、适用人群

✅ 入行不久的模具设计师：对照量产案例练习拆模，快速积累实战经验，减少试模翻车概率；

✅ 产品结构工程师：提前了解结构对模具的限制，在产品设计阶段就规避难脱模、难排气的缺陷；

✅ 机械相关专业学生：毕业设计、课程设计可参考完整模具结构，不用再拼凑简陋参考资料；

✅ 加工厂工艺人员：借鉴成熟水路、型腔排布，改良现有模具，改善缺料、缩痕、脱模划伤等常见注塑问题。

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
