42套CAD二维练习工程图PDF配套效果图-新手二维绘图三维建模素材

一、图纸资源简介

本次分享一套机械制图入门练习素材，包含42张标准PDF格式二维工程图，配套42张对应的零件效果图。

整套图纸视图表达规范，尺寸标注完整，零件种类丰富，难度适配制图新手，既能够用于AutoCAD二维临摹绘图，也可以参照二维图纸开展三维建模练习，有效锻炼识图能力与拆图能力。

二、资料内容明细

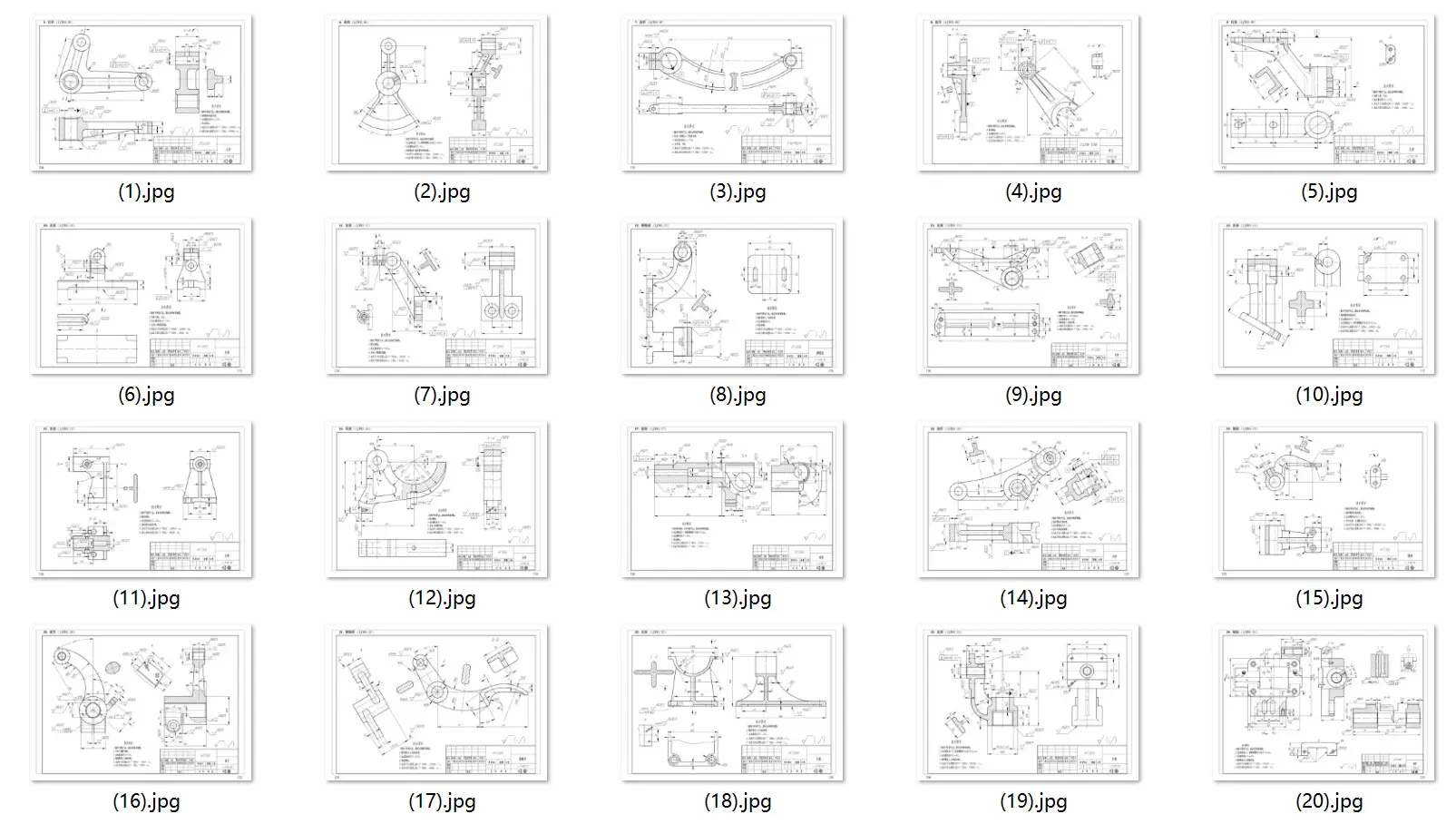

• 42套PDF正式二维工程图：遵循机械制图国家标准绘制，包含完整三视图、尺寸标注与基础技术要求，可导入CAD软件临摹绘图，也支持打印线下对照练习；

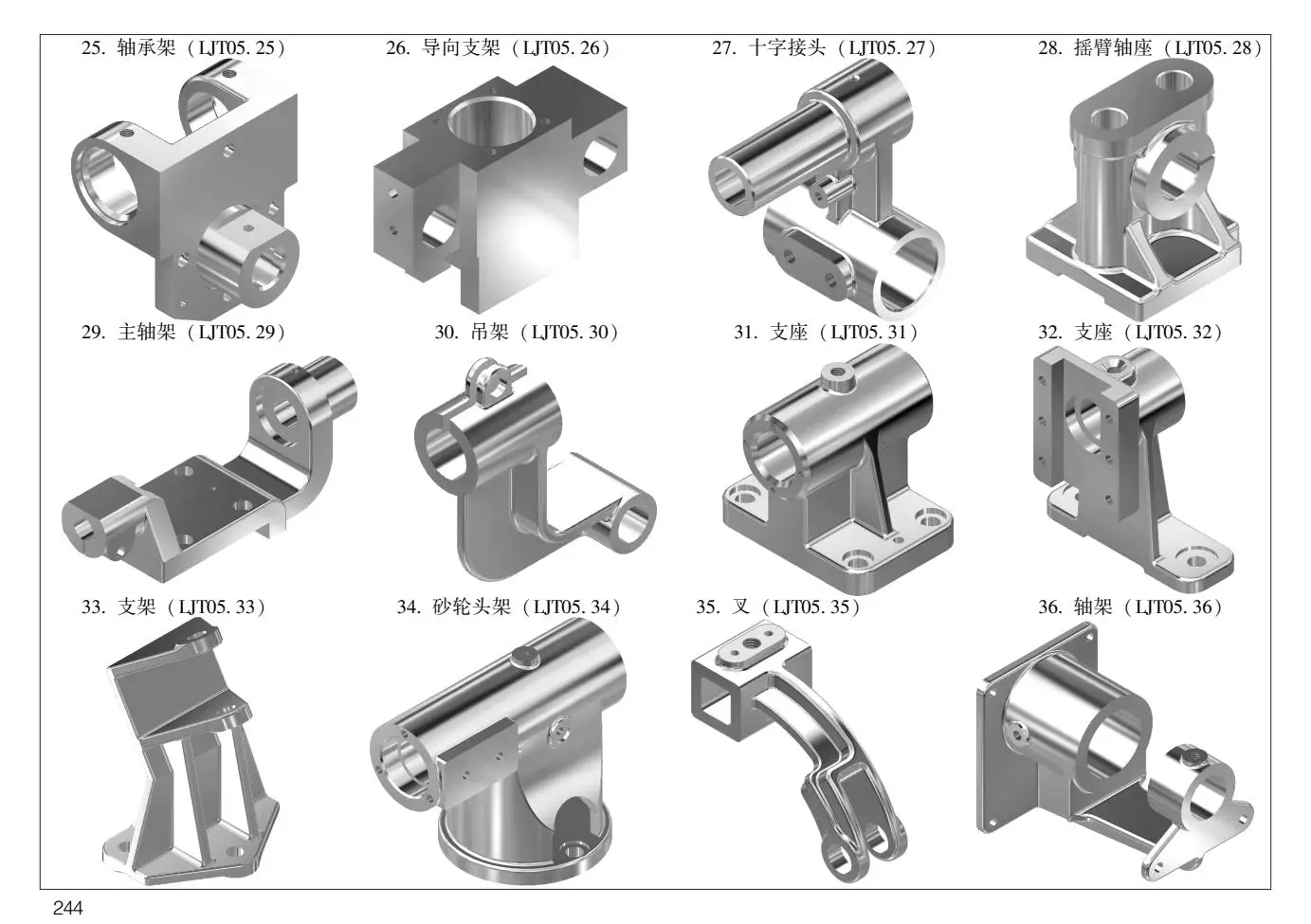

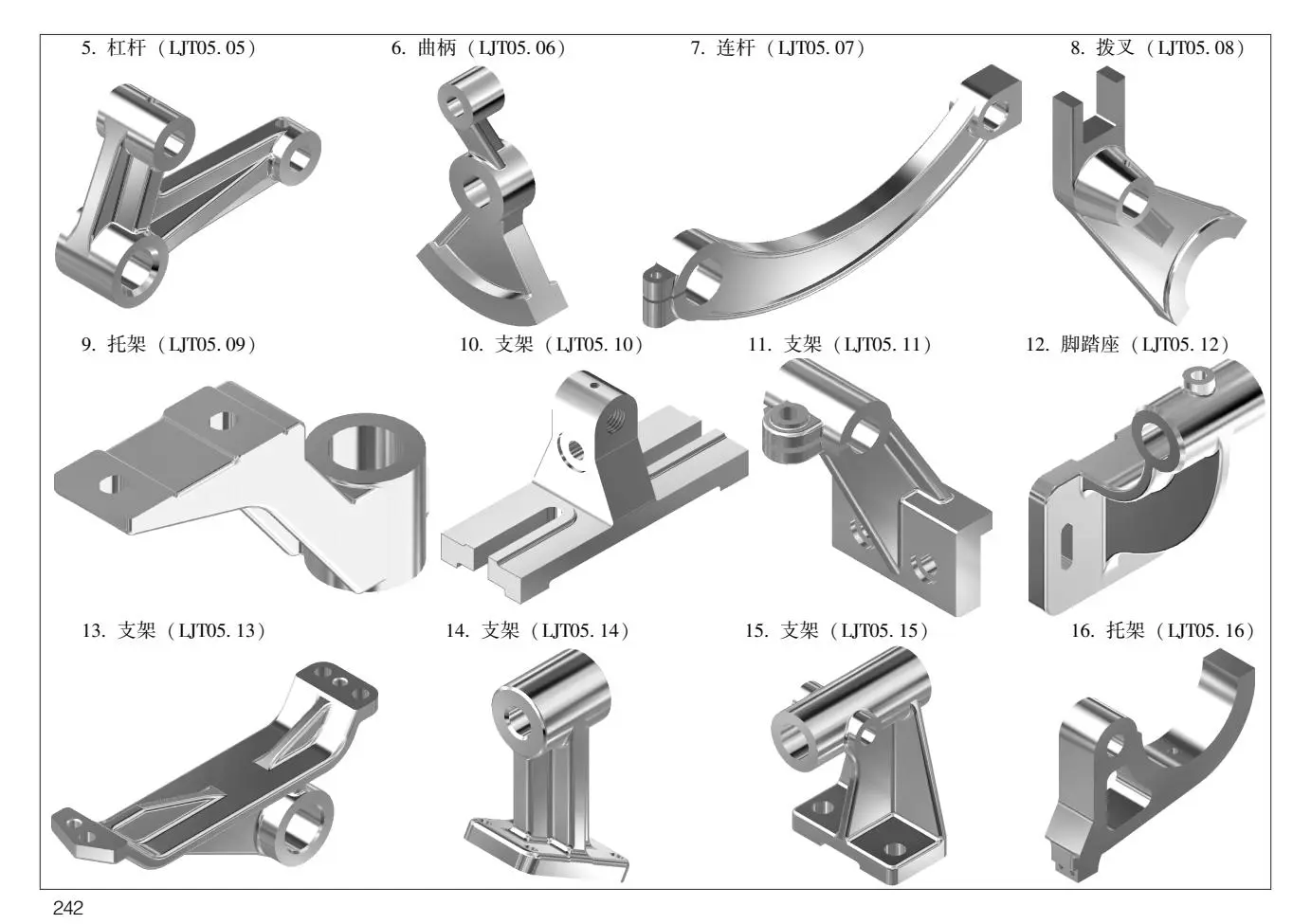

• 42张配套零件效果图：直观展示零件立体形态，帮助新手快速读懂二维视图，建立空间结构认知，降低识图入门门槛；

• 零件覆盖类型广泛，包含轴类、盘盖类、支座、标准连接件等基础机械零件，循序渐进适配入门练习节奏。

三、适合学习人群

• AutoCAD入门学习者，练习二维绘图、标注、图层管理等基础操作；
• SolidWorks、UG三维软件新手，依据二维图纸完成三维建模训练；
• 机械相关专业学生，用作课后制图训练素材；
• 初入行业的机械设计人员，巩固读图、绘图基本功。

四、推荐练习思路

1. 对照效果图理解零件结构，理清二维三视图表达逻辑；
2. 导入PDF图纸进行CAD临摹，熟练各类绘图与修改命令；
3. 进阶练习：脱离效果图，仅凭二维工程图独立完成三维建模；
4. 绘图全过程遵循机械制图规范，养成标准化绘图习惯。

五、使用注意事项

1. 图纸仅作为学习练习素材，不可直接用于产品加工生产；

2. 练习过程可搭配机械制图国标资料，规范线型、标注样式；

3. 绘图、建模完成后对比原图核对尺寸，及时总结易错知识点。
