3D打印六轴机械臂全套图纸+控制源码直接打包拿走！

各位玩机械设计、深耕3D打印的创客朋友们，有没有过这种痛苦经历：想自研一台六轴机械臂，光是关节建模、配合公差打磨就要熬好几个通宵，好不容易把外壳画完，又找不到适配的联动控制代码，项目直接卡在半路吃灰。

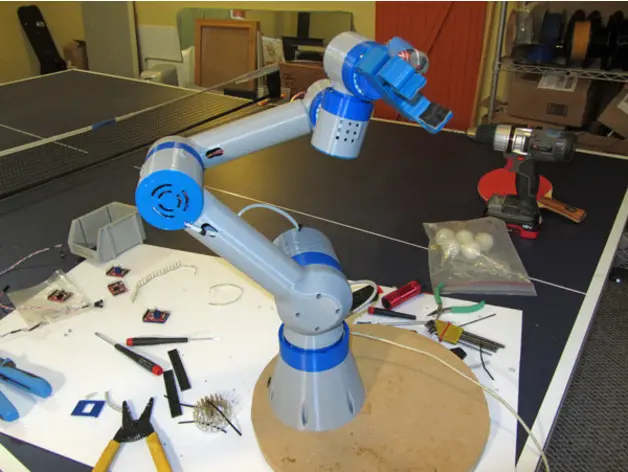

今天直接给大家奉上一套已经验证装配成功的成熟方案：全部结构件STL打印图纸 + 配套控制源代码，照着打印、接线、调试，就能组装出实拍成品机械臂，大幅砍掉从零开发的工作量。

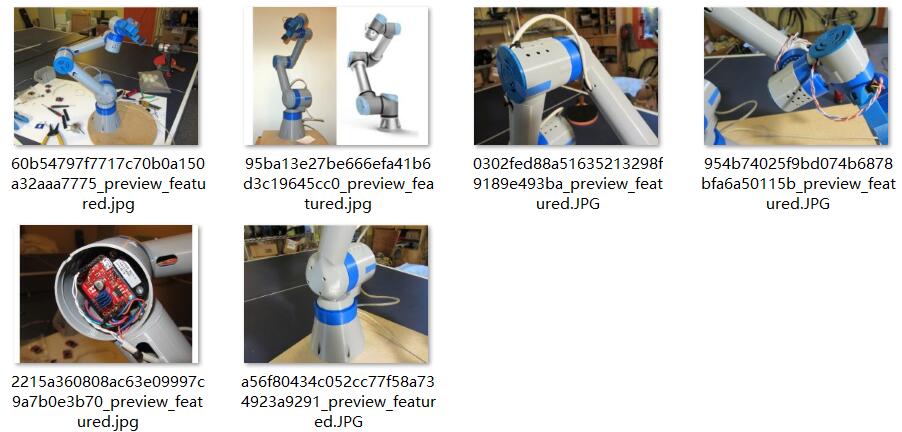

一、图纸预览查看

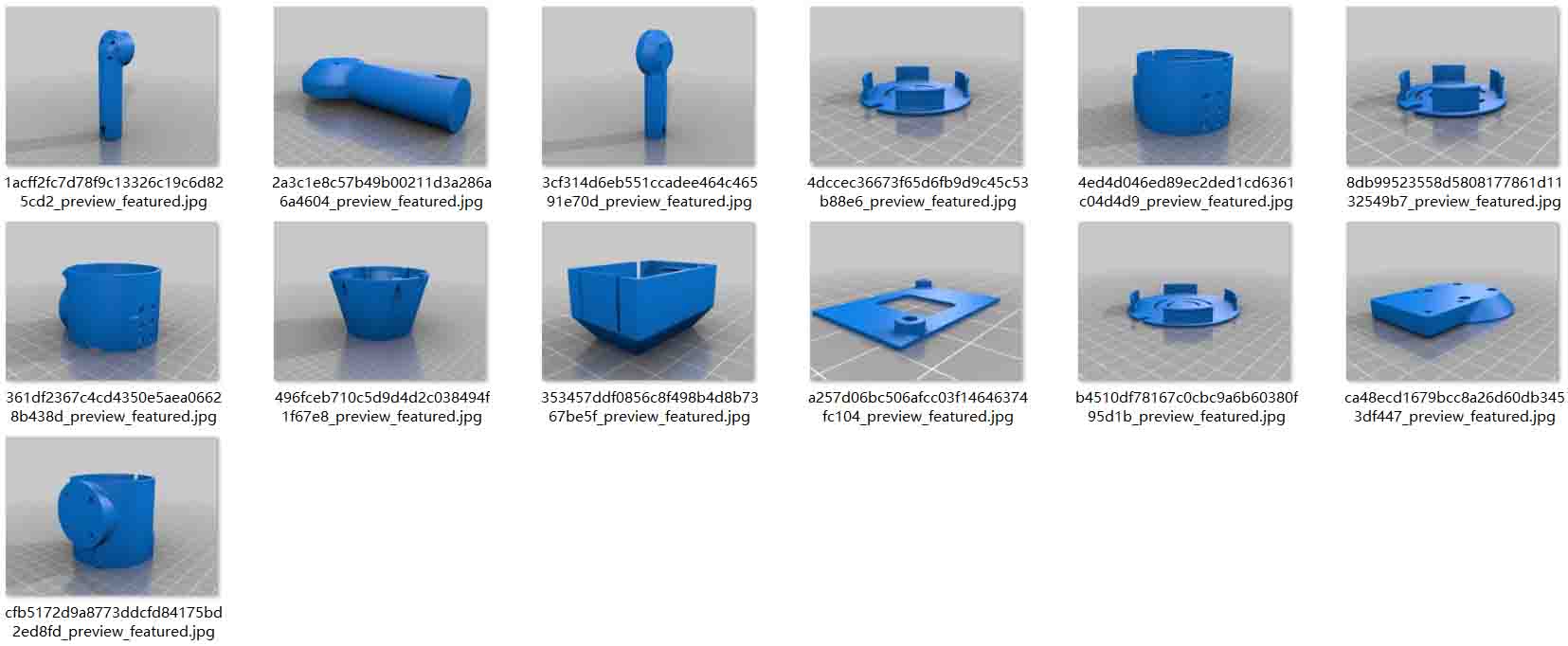

二、拆分零件STL图纸一览

很多DIY最难的环节就是三维建模，关节曲面、卡扣、安装孔位设计很容易出错，打印出来装配不上。本项目已经把所有零散零件拆分为独立STL文件，直接导入切片软件即可打印：

包含球形铰接件、长短连杆、基座套筒、端盖、安装底板、电机固定座等全部结构件，所有安装孔、定位卡扣、减重槽都预先设计完毕。

给新手两个实用打印建议：

1. 受力大的关节套筒、基座部分，打印填充率调到60%-80%，用PETG或者高强度PLA，提升结构抗扭能力；普通外壳件用20%填充就能满足减重需求；
2. 球形铰接位置可以预留0.2mm装配间隙，打印后简单打磨就可以实现顺滑转动，不需要额外修模。

三、资源清单

1. 三维图纸部分

• 全部结构件STL 格式文件，兼容 Cura、PrusaSlicer 等主流切片软件，直接切片打印；
• 零件拆分合理，适配普通家用桌面级3D打印机，大部分零件无需支撑或者仅需少量易拆除支撑。

2. 控制源代码部分

配套嵌入式控制源码，适配常用舵机驱动板，已完成六轴联动的角度解算、限位保护、点位储存功能；你可以直接在源码基础上拓展功能，加装视觉模块、遥控模块、抓取夹爪，二次开发自由度很高。

四、适合人群

• 机械设计爱好者：参考整套关节结构设计思路，学习工业协作臂小型化、轻量化改造技巧；
• 3D打印玩家：拿到图纸直接打印组装，做出能运动的成品机械臂，充实自己的DIY作品库；
• 学生参赛 / 课程设计：省去建模耗时，把精力放在运动控制、算法调试上；
• 创客工作室：用来搭建小型自动化测试工位，完成简易搬运任务。

五、机械臂演示视频

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
