搞流体、航天管路的工程师一定懂这种崩溃： 深空任务要输送液氢、液氮这类低温燃料，温度低至 20K（-253℃），传统氟橡胶密封圈一遇超低温直接脆成饼干，微小缝隙就会漏燃料；发射时还要扛振动、太空真空、辐射，尺寸卡死、流量压力条条框框拉满，这个技术更是把标准卷到极致 —— 泄漏率≤10⁻⁶ sccm GHe，流量 10~2000L/min，总长不能超 200mm。

过去行业思路全在改良密封胶圈，今天分享一份颠覆性方案：永磁开关（MAG Switch）金属对金属低温断开接头，不靠橡胶硬扛低温，靠磁力锁死精密金属面，真正做到零泄漏，全套三维结构、原理剖视图、仿真数据一次性放图，机械党直接抄作业！

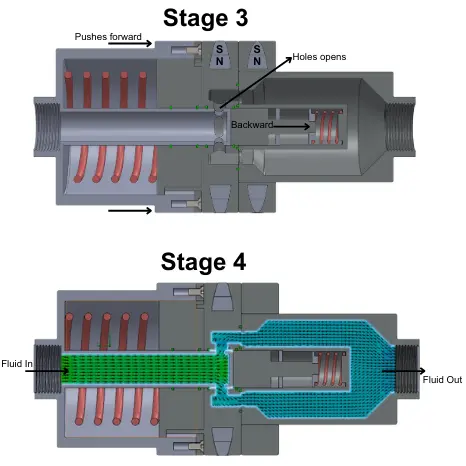

一、图纸预览查看

新型永磁开关

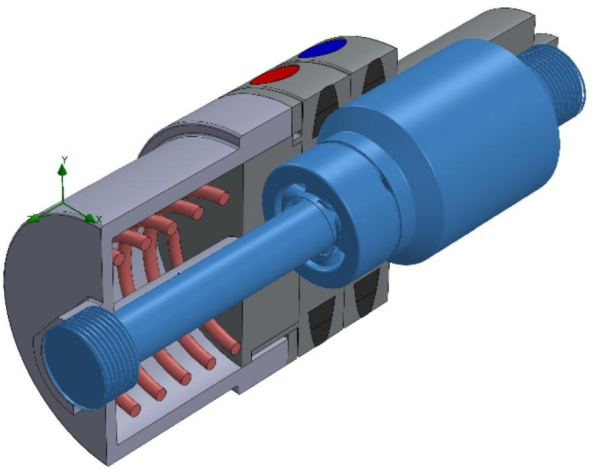

二、整机结构总览

整套接头分公端、母端两大模块，核心部件一览：

• 环氧涂层钕铁硼永磁体：整套装置的 “锁扣心脏”
• 抛光不锈钢密封面：金属硬密封主体，杜绝低温脆裂
• 压缩弹簧 + 滑动柱塞：通断流道执行件
• PTFE 特氟龙辅助密封圈：双重保险，进一步锁死微缝隙
• 旋转磁盘：仅需扭转 30° 切换磁力通断

材质选用奥氏体 302 不锈钢，全机身铁磁基材，低温下力学性能稳定，搭配 Stainless 302 做流体接触件，20K 超低温工况几乎无温变，不会出现冷收缩漏缝问题。

三、核心黑科技

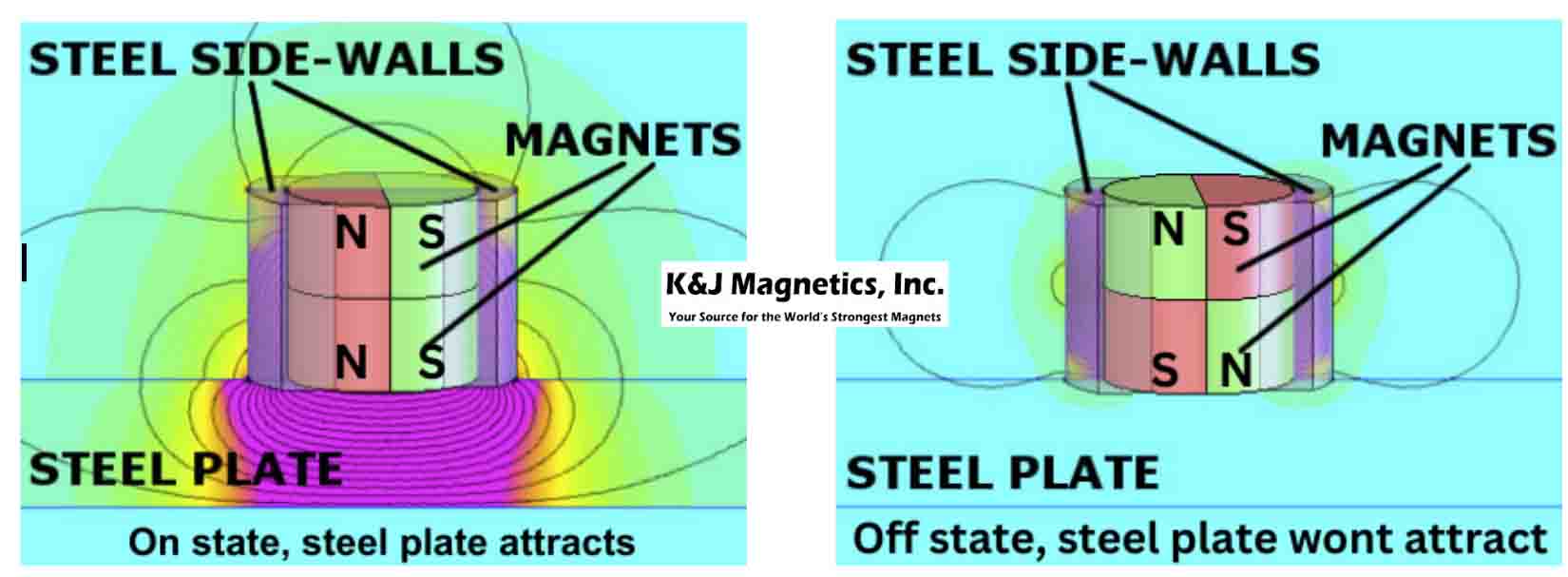

普通磁铁是上下南北极，这款专用圆柱磁铁直接沿中线对半切分，一半 N 一半 S：

1. 吸合 ON 状态：内外磁铁磁极对齐，磁力全部导出，牢牢吸附不锈钢密封面，金属面死死压紧；
2. 断开 OFF 状态：磁极错位，磁场在钢壳体内部短路，外部无吸力，轻松拔开接头。

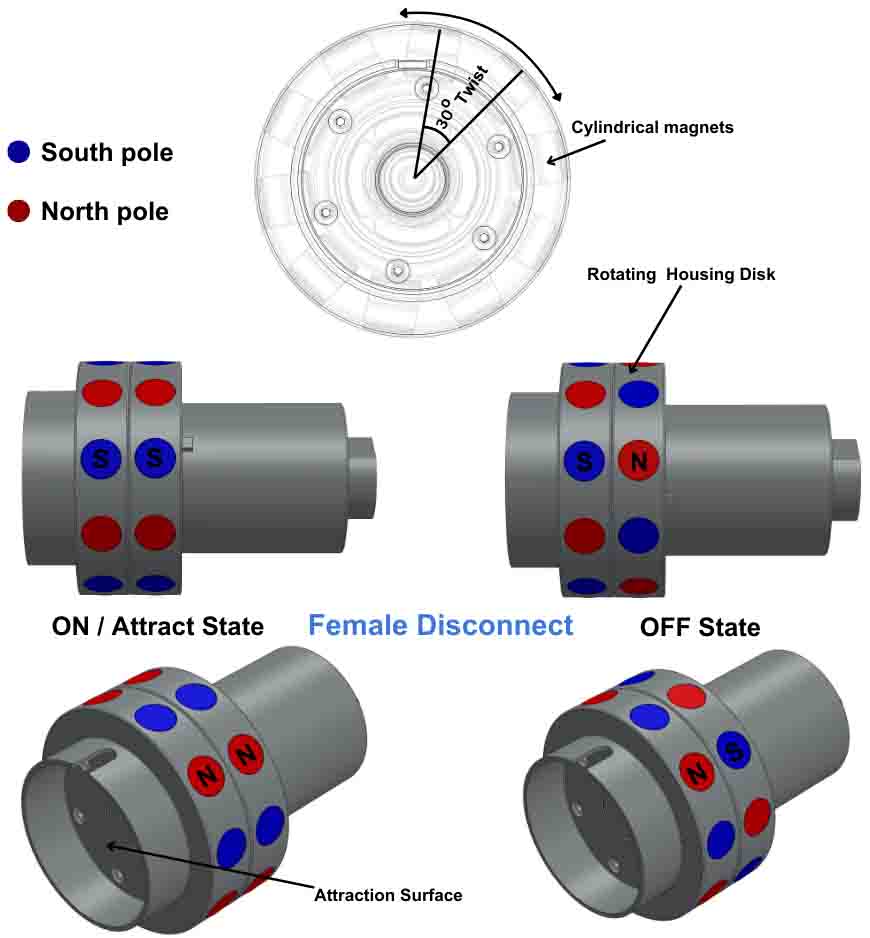

放到接头实物上，仅需旋转外壳 30° 就能切换两种模式，不用螺栓、不用卡扣，机械结构极简：

低温防退磁关键设计

钕铁硼磁铁常温易退磁，但超低温反而磁性暴涨；为兼顾 400K 高温上限，磁铁整体喷涂Stycast 2850FT 环氧隔热涂层，隔绝高低温冲击，全温域 20~400K 稳定保磁，不会出现高温磁力衰减、低温失锁风险。

四、设计原理

整套对接分 3 个阶段，全程无液体渗漏，操作前提仅需泄压后插拔，外部旋钮控制磁体旋转，自动化适配加注系统：

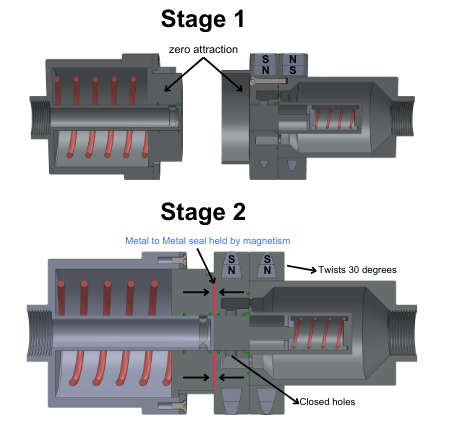

Stage1：分离待机，磁力关闭

磁体错位无吸力，公母端完全分离，流道柱塞封闭，无介质溢出。

Stage2：旋转 30° 锁死，金属密封压紧

扭转外壳切换至吸合模式，磁力将公母抛光金属面紧密贴合，金属硬密封先行锁死，特氟龙圈二次密封，流道孔暂时闭合，杜绝对接瞬间漏液。

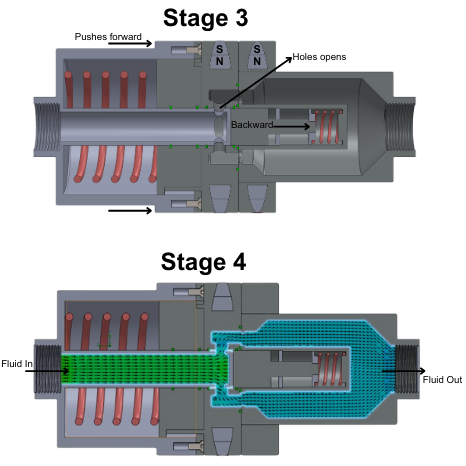

Stage3：柱塞顶开，流体贯通输送

两端内部弹簧柱塞相互顶推，内部流通孔完全打开，低温燃料平稳流过，完整流道仿真可视化如下： 仿真以液氮为介质，13.5kg/s 质量流量输入，出口流量完全匹配，无质量损耗，实打实实现零泄漏，换算容积流量刚好 1000L/min，卡在 NASA 10~2000L/min 流量区间中间，兼容高低加注需求。

五、SolidWorks 仿真验证

完整流体仿真边界条件在深空实际工况：

• 介质：液氮，温度 20K（液氢同温域适配）
• 压力区间：1~7Bar 发射管路标准压力
• 环境：真空、振动、宽温 20~400K 兼容

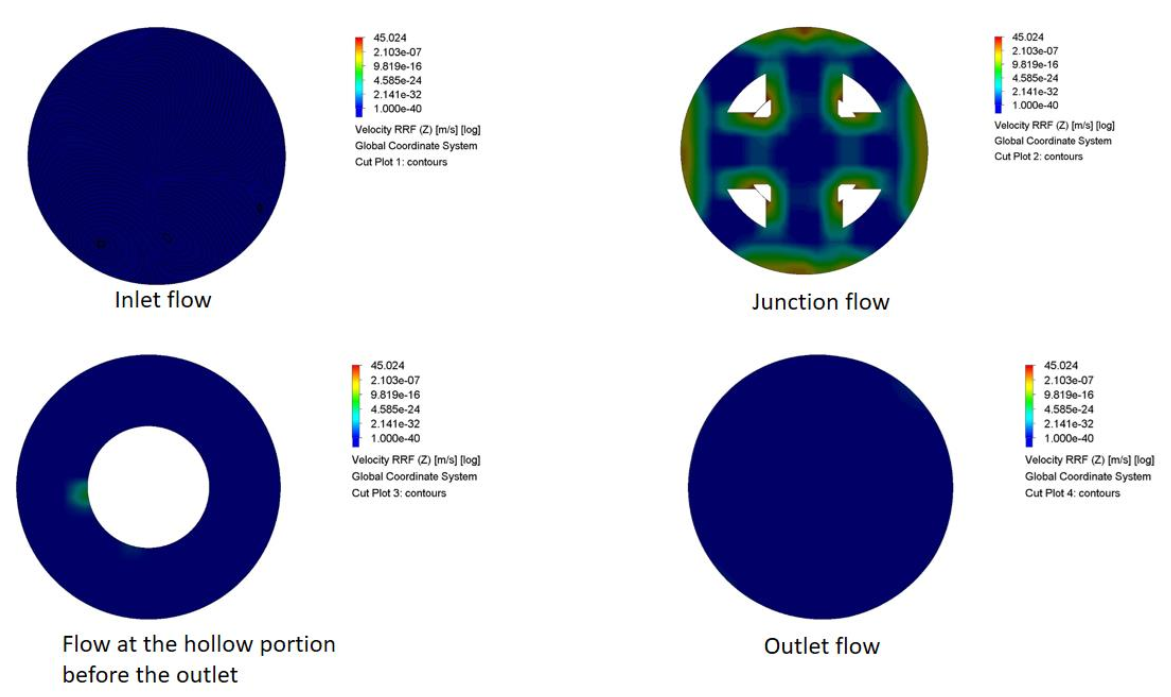

仿真核心结论

1. 进出口温度仅差 0.0496K，302 不锈钢低温导热稳定，无局部冻堵、热变形；
2. 进出口质量流量完全守恒，无介质渗透、微泄漏，远超≤10⁻⁶ sccm 氦漏要求；
3. 流道流速分布均匀，无涡流、气蚀，长期加注不会冲刷密封面。
