做机械类毕设、学科竞赛的小伙伴看过来！
今天掏家底分享一套完成度拉满的无碳重力势能小车设计资源，从全套工程 CAD 图纸，到开题报告、设计说明书、任务书、答辩素材全配齐，不用从零啃资料，拿来参考、改造、拓展设计都超省心。

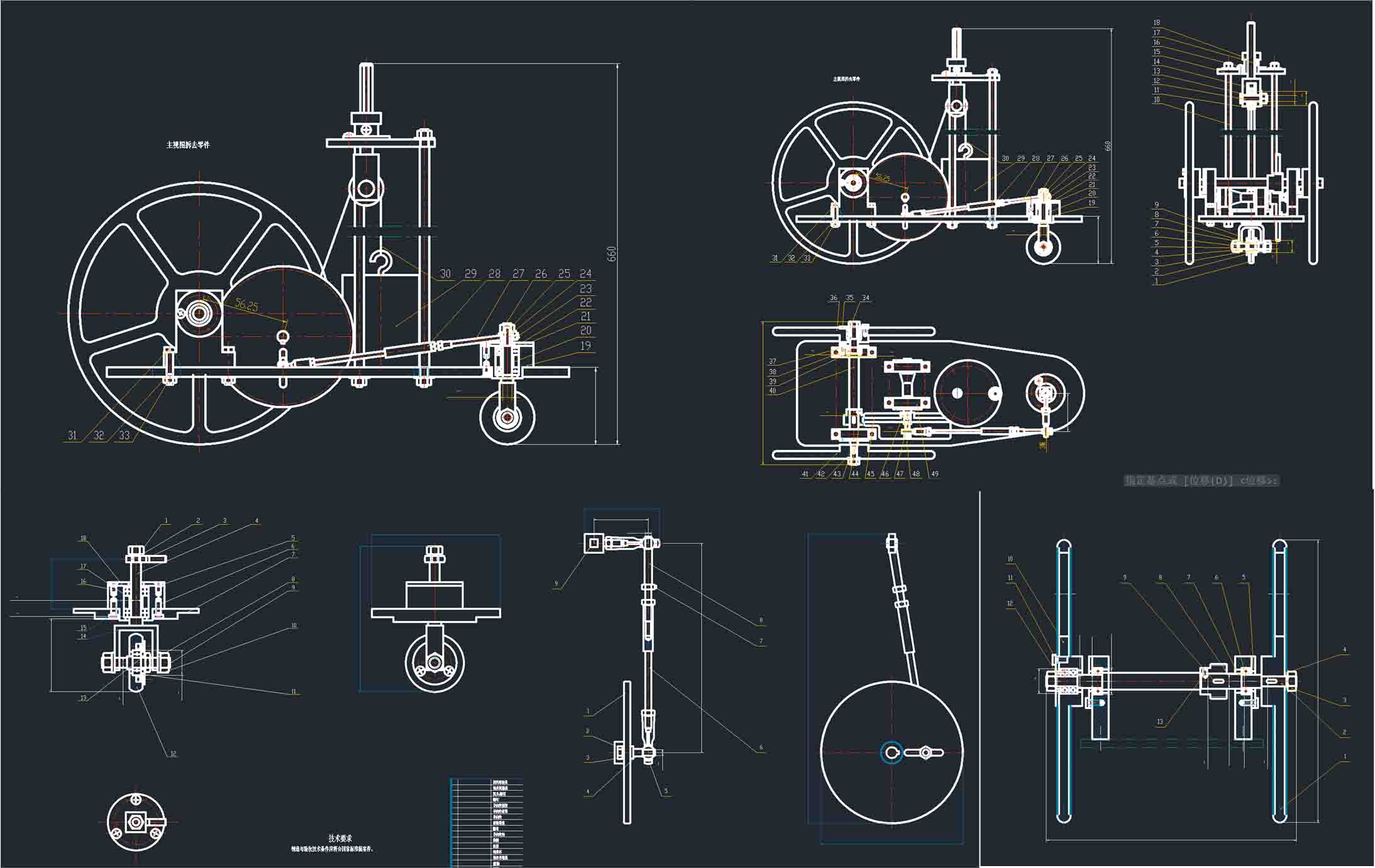

一、图纸预览

无碳重力势能小车

二、机械架构

先搞懂这台小车的底层逻辑：完全依靠重块下落的重力势能转化为整车行走动能，全程零电控、无电池、无电机，纯机械结构实现行走 + 自动转向避障两大核心功能，也是机械原理课程设计、省赛国赛高频考题。

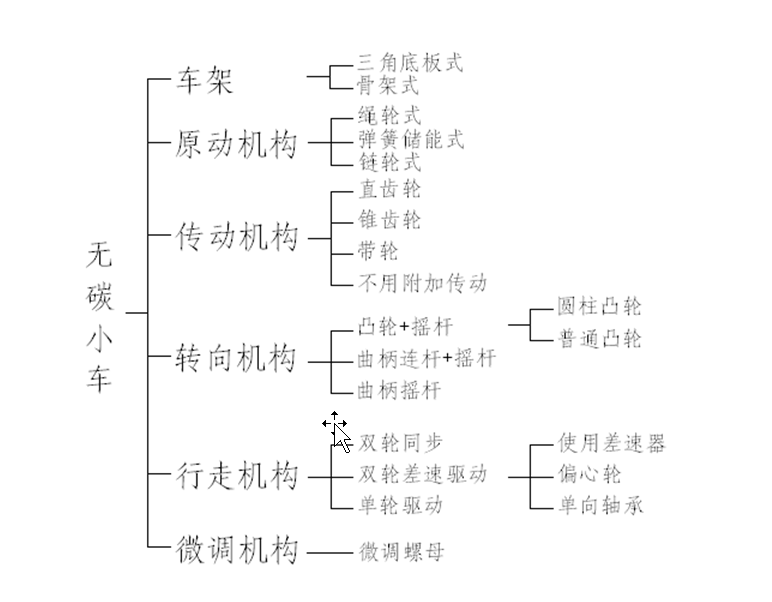

给大家梳理整车六大模块架构：
  • 车架：选用骨架式底板，轻量化同时保证整体刚性，减少整车自重降低地面摩擦损耗；
  • 原动机构：绳轮重力下落储能方案，结构简单能量传递损耗低，适配重力势能转化需求；
  • 传动机构：直齿轮啮合传动，传动比精准、传动效率高，方便后续齿轮强度校核计算；
  • 转向机构：凸轮 + 摇杆转向结构，依靠凸轮轮廓控制小车周期性转向，实现绕障行走；
  • 行走机构：双轮差速驱动，搭配单向轴承实现左右轮独立差速，转弯不卡顿；
  • 微调机构：微调螺母结构，全车关键安装尺寸均可微调，完美适配不同路面、障碍物间距。

三、性能优化设计思路

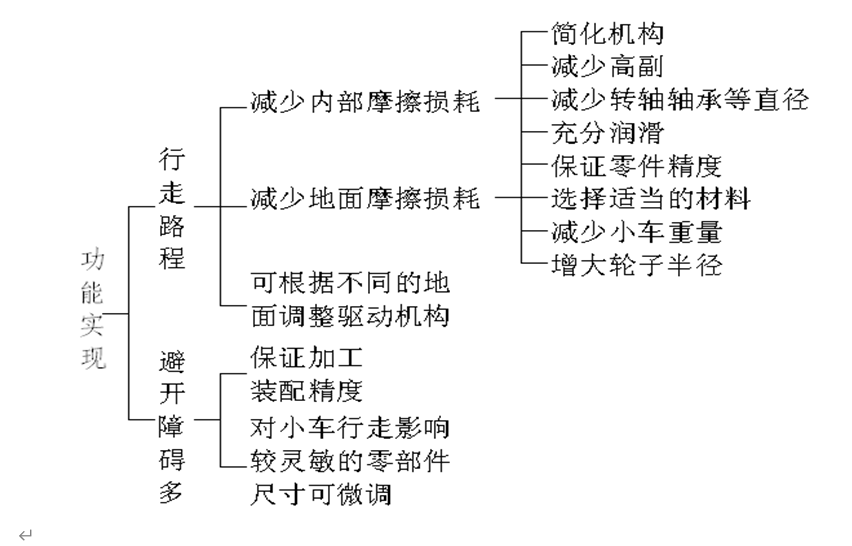

很多同学写论文创新点时无从下手，这份设计从能耗损耗、避障稳定性两大维度做了完整优化分析：

（1）降低整车能量损耗，延长行走路程

重力势能总量固定，减少损耗 = 小车跑更远，分两大损耗源头优化：
  • 内部传动摩擦损耗：简化齿轮传动链减少高副、缩小转轴轴承直径、传动副充分润滑、严控零件加工装配精度；
  • 地面行走摩擦损耗：选用低摩擦轻量化材料、整车轻量化减重、增大驱动车轮半径，大幅降低滚动摩擦阻力。

（2）可调式微调机构，适配复杂避障场景

小车避障效果极度依赖安装尺寸精度，本设计搭载螺母微调机构，转向、传动核心零部件尺寸均可微小调整；同时严格把控全车加工、装配精度，避免微小加工误差放大转向偏差，保证多障碍路面稳定行走。

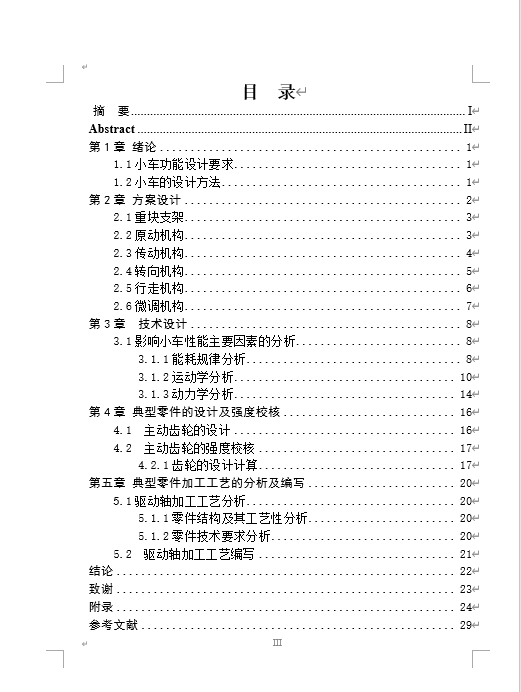

四、机械毕设框架

配套 CAD 图纸同步送上完整毕业设计说明书，目录规范覆盖机械毕设全部核心章节，摘要、中英文 Abstract 齐全，不用再费心搭建论文框架：
  1. 第 1 章 绪论：小车功能设计要求、整体设计方法；
  2. 第 2 章 方案设计：重块支架、原动 / 传动 / 转向 / 行走 / 微调六大机构方案对比选型；
  3. 第 3 章 技术设计：小车能耗规律、运动学、动力学完整分析；
  4. 第 4 章 典型零件设计与强度校核：主动齿轮设计、弯曲 / 接触疲劳强度校核计算；
  5. 第 5 章 典型零件加工工艺分析：驱动轴结构工艺性、技术要求分析、完整工艺规程编写；
  6. 结论、致谢、附录、参考文献，全套格式贴合高校机械设计专业毕设要求。
