40套CAD练习图库：二维到三维的跨越

复杂曲面·标准齿轮·夹具装配——告别基础“画方块”，专治各种画图卡壳

很多做机械设计的朋友，画了几十个简单的法兰盘和轴承座之后，往往会产生一种 “我已经精通CAD了” 的错觉。

直到某天，老板甩给你一个复杂的减速器壳体剖面图，或者一个带空间螺旋槽的锥齿轮，你握着鼠标的手才开始微微颤抖：「这曲面的交线怎么这么乱？这剖面线怎么对不上号？这齿轮的齿形到底该怎么画？」

基础的练习题只能让你熟悉软件界面，而真正能让你独当一面、应付复杂设计的，是那些能让你 “脱一层皮” 的硬核图库。今天咱们就把这套 进阶版 40 套机械 CAD 经典图纸 亮出来。不仅有高难度的二维零件图、装配剖面图，还有带 3D 线框和渲染的复杂模型。从轴测图反推、到复杂齿轮曲面、再到日常机构拆解，「拿下这 40 张图，你的 CAD 段位直接跃升一个大台阶」。

📐 图纸大礼包

这套 进阶版CAD机械制图习题库，涵盖了从基础视图投影到复杂三维曲面重构的硬核挑战。图面包含了大量的剖中剖、相交线、相贯线以及形位公差高难度标注，是机械专业拔高、应付复杂课程设计以及企业面试的极佳实战素材。

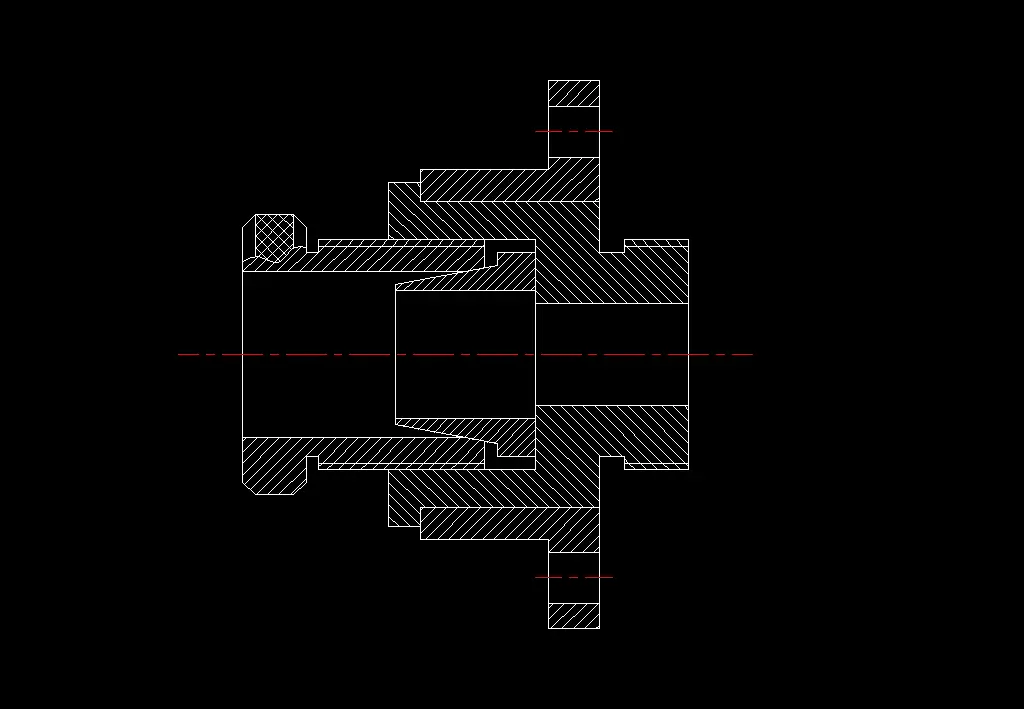

40套CAD练习图纸预览CAD练习图纸预览

图纸数量
40 套进阶版
核心特色
三维线框+渲染图
难点涵盖
相贯线/复杂剖视

📦 进阶图库重点模块拆解：

🔵 复杂零件与曲面建模

  • 各类齿轮：直齿轮、斜齿轮、螺旋锥齿轮（齿形轮廓）
  • 复杂壳体与三通：相交相贯线、拔模斜度与铸造圆角
  • 带空间曲线零件：螺旋轴、异形弯管、曲面支架

🔶 装配与生活机构

  • 剖视图专项：多件相交的剖面线排布与螺纹连接画法
  • 日常机构测绘：螺丝刀、墙壁开关、万向节、涡轮蜗杆
  • 附带：CAD 三维建模练习用 3D 线框图与实物参考图

💡 结构工程师怎么说？ “带新人的时候，我最喜欢拿这套图里的‘复杂壳体’和‘锥齿轮’去考他们。『能把这种带内部流道和相交曲面的图，毫无破绽地画出二维工程图，说明他脑子里已经有了真正的三维空间想象力』。光会画方块，在机械行当里是吃不饱饭的。”

📊 数据参数

  • 文件类型 DWG（二维工程图）/ JPG（三维实物参考）
  • 图纸标准 GB 机械制图标准（包含第一视角投影）
  • 难度分级 中级到高级（适合有一定基础的进阶者）
  • 软件兼容 AutoCAD / 浩辰 / 中望 等主流 CAD 软件
  • 适用场景 机械制图拔高训练 / 机械创新大赛 / 注塑模具测绘 / 非标设备逆向工程

⚡ 数据来源：经典机械制图题库及企业真实零件测绘图纸

🧠 技术原理

进阶制图与测绘的核心痛点，往往在于 「相交相贯的曲线投影、复杂内部的剖视表达、空间曲面的降维拆解」：

🔹 相贯线的“三视图”映射：圆柱与圆柱相交、圆锥与球体相交，其交线在不同视图里的投影是不同的。这套图里的复杂壳体，大量考察了 “主视图看曲线，俯视图看圆弧，侧视图找积聚性” 的空间投影逻辑。

🔹 齿轮齿形的近似画法：画齿轮绝不是去一根根描渐开线。工程图里讲究的是 国标近似画法（分度圆用点划线，齿顶圆粗实线，齿根圆细实线或省略）。看懂图库里的齿轮参数表（模数 m、齿数 z），才能正确画出啮合图。

🔹 剖面线的“同与异”：在复杂的装配剖视图中，同一个零件的剖面线必须保持一致（方向、间距）。「相邻零件的剖面线必须反方向或错开，这不仅是制图规矩，更是区分装配层级的唯一手段」。

🔹 从 3D 线框到 2D 视图的反推：图库中包含大量带有三维线框和实物照片的题目。要求你看着带透视的轴测图，在脑海中完成“降维打击”，合理布置主视图方向，并选择最少的视图把结构表达清楚。

表达原则：「主视图显特征，其他视图求完整，内部结构用剖视，局部细节放放大」。不要去描图，要理解每一根粗实线和细虚线的空间意义。

🔨 实战场景

  • 高级 CAD 绘图员面试 —— 面试官直接丢一张带复杂相贯线的实物照片，要求现场手绘三视图或上机建模
  • 机械创新大赛/课程设计 —— 图库里的万向节、蜗轮蜗杆等机构，是搭建小型样机的绝佳参考
  • 逆向工程与产品抄数 —— 拿着卡尺对着实物（如螺丝刀、开关）测出尺寸，回来对照 3D 线框画出工程图
  • 企业图纸标准化审核 —— 用这些图作为“标准答案”，去校验公司内部三维软件导出的二维图是否规范
  • 拔高空间想象力 —— 专治“看三维图能认识，看二维图脑补不出立体形状”的空间思维障碍

🛠️ 一句话：画图匠和工程师的区别，就在于能不能用二维线条，精准定义复杂的空间几何

🧰 一线实操

① 复杂剖视的“跳步”画法

画图 34 那种复杂的装配剖视时，千万别一口气全画完。先用 1:1 比例画出核心基准轴线，然后 一层一层零件叠着画。画完一层，立刻填上该层的剖面线，顺便把该零件的遮隐线剪掉。「全部画完再统一填剖面线，绝对会填错位或者漏填」。

② 齿轮参数表的反推

看到图 55 里的齿轮，不要直接去量外圆。先看参数表，找出 模数 m 和齿数 z。分度圆直径 d = m*z，齿顶圆 da = m*(z+2)。用算出来的理论尺寸去画图，这样才能保证一对齿轮在装配图里的中心距是绝对精确的，不会发生干涉。

③ 图层颜色的极致分类

面对这么多复杂图纸，图层管理是保命绝招。除了常规线型，建议把 尺寸标注、文字说明、剖面线、中心线 分成不同的颜色。比如：青色只用来标尺寸，红色只用来画中心线。这样在最后检查漏标和干涉时，直接关掉某个颜色的图层，一目了然。
