管路设计必备模型库：无缝冲压弯头

45°/90°/180°全系列，长半径与短半径——让配管工程告别“拉个圆柱糊弄人”

在非标自动化或厂务管路设计的江湖里，有一种图叫 “老板觉得你画得很对，采购买回来装不上”。原因往往就出在那些不起眼的管件上。

做设备水气路排布时，遇到要拐弯的地方，很多人的常规操作是：直接拉个圆柱相交，或者随便打个圆角。结果呢？「空间干涉检查全绿，现场施工师傅拿到弯头一怼，直接卡死装不进」。因为真实的冲压弯头是有弯曲半径的（1D或1.5D），且壁厚随着冲压还会发生变化。

为了拯救广大被管件折磨的画图人，今天直接把这套 无缝冲压弯头及三通/变径全系列模型库 亮出来。从常规的 45°、90°，到U型回流的 180°；从空间受限用的短半径（1D），到流体阻力小的长半径（1.5D）；从 DN15 到 DN200，全部是 SolidWorks 原生格式（SLDPRT）。有了这套库，「管子连不上？拖个弯头进去，直接同心配合，一秒钟搞定」。

📐 图纸大礼包

这套 管道与管件三维零部件库，涵盖了工业配管中最常用的无缝冲压件。所有模型均按真实管件规格建立，支持 SolidWorks 直接调用，特征完整，不仅可用于外观展示，更能直接用于干涉检查和流体仿真预处理。

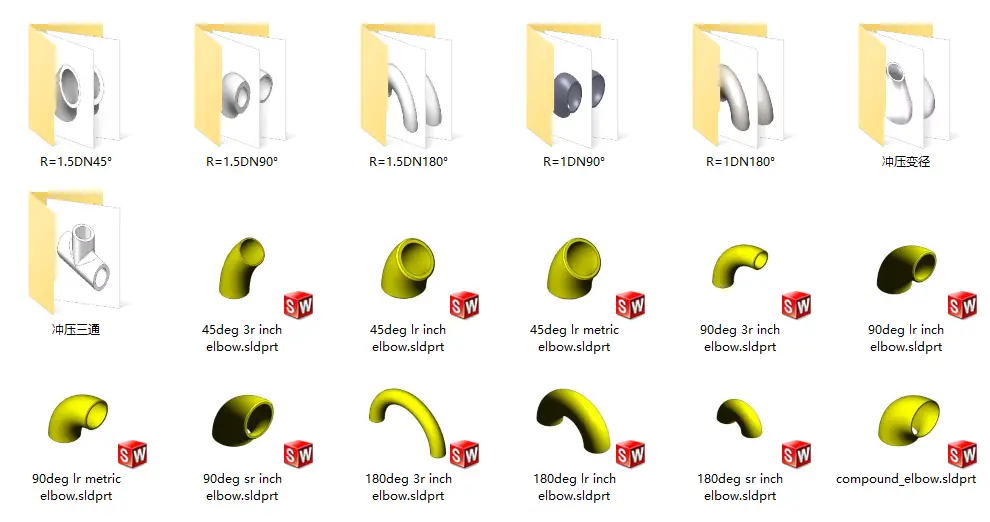

管路设计无缝冲压弯头SW模型图纸预览 无缝冲压弯头SW模型预览

文件格式
SLDPRT (原生)
角度规格
45° / 90° / 180°
涵盖类型
弯头/三通/变径

📦 冲压管件库核心清单：

🔵 全系列弯头 (Elbows)

  • 90°长半径 (R=1.5DN)：DN20~DN200全系列
  • 90°短半径 (R=1DN)：DN25~DN150全系列
  • 45°长半径 (R=1.5DN)：DN20等常规规格
  • 180°回流转弯 (R=1D & R=1.5D)：DN32/DN50

🔶 变径与三通 (Reducers & Tees)

  • 冲压变径管：φ57转φ25/32/38/45
  • 无缝冲压三通：φ22 等径/异径三通
  • 无缝小口径弯头：φ16×3、φ22、φ38×3
  • 英制规格：lr inch / 3r inch 系列

💡 配管老法师怎么说？ “以前搞厂务水气路，画一条管线，光是找各种规格的弯头就能把标准手册翻烂。用这套模型，『SolidWorks Routing 一开，拖拽自动布线，干涉检查直接跑出真实包络线』。不仅出图快，连管材采购清单都能一键导出来。”

📊 数据参数

  • 制造工艺 无缝热推/冲压成型（Seamless）
  • 弯曲半径 1D（短半径SR）、1.5D（长半径LR）
  • 常用材质 20#碳钢、304/316L不锈钢、合金钢
  • 适用标准 GB/T 12459、ASME B16.9（对焊管件）
  • 适用场景 非标设备水/气/油管路布局 / 化工厂配管设计 / 供热与暖通管网

⚡ 数据来源：GB/T 12459-2017 钢制对焊无缝管件国家标准

🧠 技术原理

管件选型与建模，绝不仅仅是“画个管子连起来”。它的核心逻辑在于 「流阻要小、空间要省、壁厚要够、应力要均」：

🔹 长半径 (LR) 与短半径 (SR) 的博弈：「R=1.5D（长半径）流阻小，冲蚀少，是常规首选；R=1D（短半径）占地小，专治各种空间受限的狭小角落」。在模型库中，这两种规格区分得清清楚楚，千万别用错地方，否则泵的扬程全耗在弯头上了。

🔹 角度与方向的逻辑：90°是用来做直角换向的；45°多用于管线遇到障碍物时的平滑过渡，或者分支引流；而180°（U型弯）多用于热交换器盘管或回流系统。

🔹 变径管的应力分布：看那个 `φ57-φ25` 的冲压变径模型，它是偏心还是同心的？在水平管路中，为了防止积液或积气，通常需要选用偏心大小头（底平或顶平）。

🔹 三通的制作奥义：无缝三通并非简单的圆柱相交。经过冲压成型的液压胀形三通，其肩部（交汇处）的壁厚是增加的，这样承压能力才不会削弱。模型里的真实内壁特征，是跑流体仿真（CFD）的关键。

设计原则：「先定管径再定路，转弯必查干涉点，变径避开最低点」。不要等管材拉到工地了才发现装不进去，三维装配环境的提前干涉检查，才是现代设计的意义。

🔨 实战场景

  • 非标设备布管布线 —— 气动回路、冷却水路，直接拖拽模型配合，不用再画折线代替
  • 大型厂务工程建模 —— 结合 SolidWorks Routing 插件，自动生成管路和BOM表
  • 流体仿真 (CFD) 预处理 —— 带有真实壁厚和弯曲半径的模型，提取内部流体域更精准
  • 管件采购清单核验 —— 利用装配体明细表，一键导出 DN15/DN20 弯头和三通的具体数量
  • 新人配管规范培训 —— 给新人立规矩：什么位置必须用长半径，什么位置只能上短半径

🛠️ 一句话：管路设计的终极浪漫，是图纸上画得出，仓库里买得到，现场装得进

🧰 一线实操

① 巧用配合，秒接管道

装配时，不要用“距离”配合去死扣尺寸。直接选用管口端面与弯头端面进行 “重合”配合，轴线进行 “同轴心”配合。这样一旦修改管路走向，整个管件会像真实积木一样自动吸附。「强行约束死尺寸，后期改图包你崩溃」。

② 记住“1.5D”的计算逻辑

如果你不知道中心高（也就是弯头中心到端面的距离），记住公式：中心高 = 1.5 × 公称直径 (DN)。比如 DN50 的 90°长半径弯头，中心高就是 75mm。在空间干涉排查时，直接建个 75mm 半径的包络球去扫掠，保证不出错。

③ 怎么处理英制与公制混用

模型库里有 `inch` 也有 `metric`。实操中，进口设备通常是英制（如 NPT 螺纹），而国内管网是公制（DN）。必须用变径接头过渡，不要硬拿两个模型相交相减，「图纸上看着是连上了，加工师傅拿着英制管去套公制管，套得进才有鬼」。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
