做机械设计、非标设备、自控管路的兄弟谁懂？每次做设备装配图，压力变送器、热电偶、压力表、液位计这类自控仪表，要么网上找的模型尺寸对不上，要么从零建模耗掉大半天画图时间，改图改到头皮发麻！
今天机设工匠直接掏出私藏全套仪器仪表SW标准件库，上百款成品零件模型，全部带完整参数、标准安装尺寸，打开SolidWorks直接调用，再也不用熬夜从零建模自控仪表！

一、仪表型号

先给大伙扒一扒这套标准件库到底包含哪些常用仪表，全部实拍预览图如下：

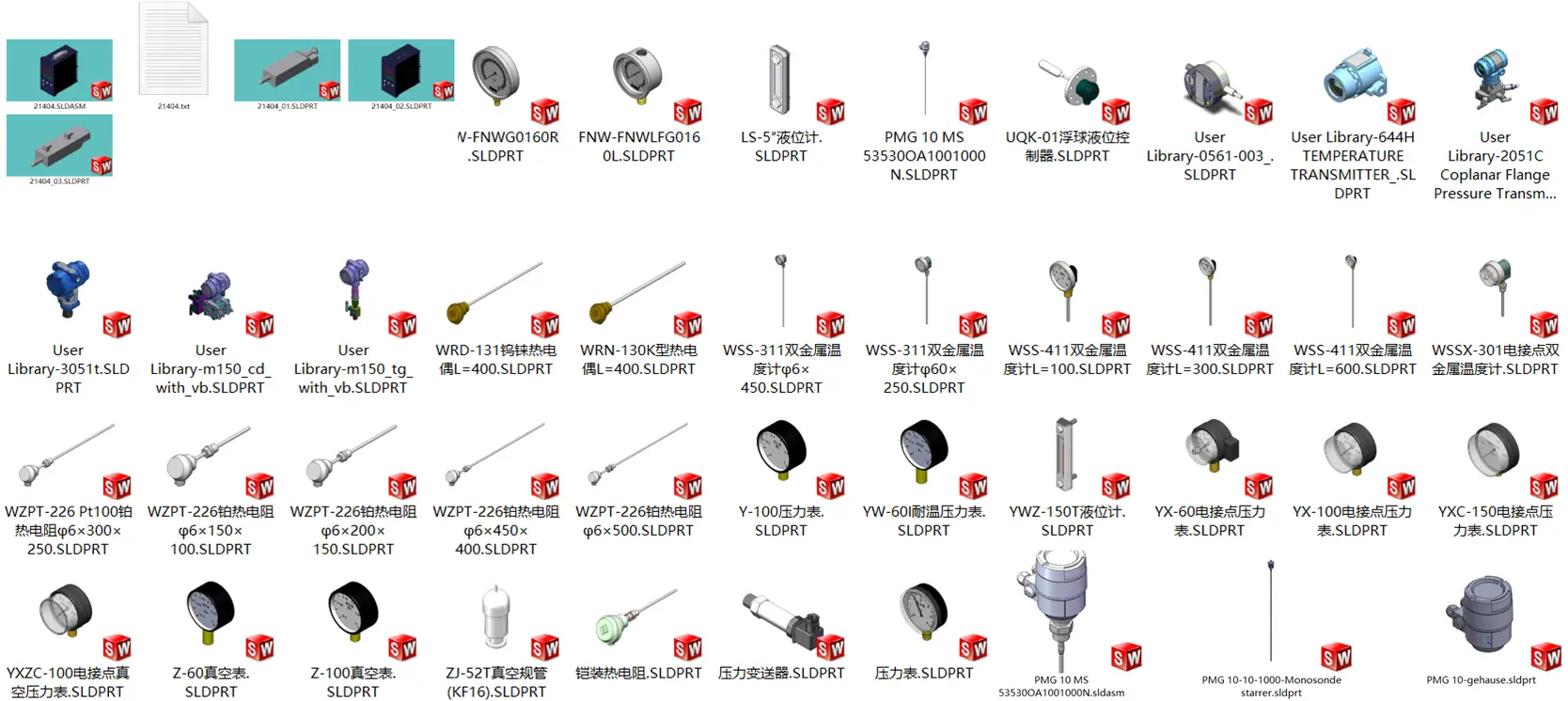

仪器仪表SW标准件库预览

  • 压力类仪表 & 压力变送器

日常设备、液压气动、化工管路刚需件全部配齐：
  1. 普通 Y 系列压力表、YW 耐温压力表、YX/YXC/YXZC 电接点压力表、Z 系列真空压力表；
  2. 法兰式、共面法兰型压力变送器，多款标准型号，法兰安装、螺纹安装两种结构模型齐全，法兰尺寸、螺纹规格严格匹配行业国标，装配不会出现尺寸错位尴尬。

  • 温度传感元件：热电偶 + 热电阻 + 双金属温度计

温度检测是设备标配，整套温度模型覆盖全部常用测温元件：
  1. 热电偶：WRD 钨铼热电偶、WRN K 型热电偶，多种探杆长度规格（400mm 标准款）；
  2. 铂热电阻：WZPT-226 Pt100 铂热电阻，探杆长度 150/200/300/450/500mm 多尺寸模型；还有独立铠装热电阻标准件；
  3. 就地温度显示表：WSS 系列双金属温度计、WSSX 电接点双金属温度计，不同探杆长度、表盘尺寸，现场就地测温装配直接拖拽使用。

  • 液位测量仪表

浮球液位控制器 UQK-01、YWZ-150T 管式液位计，储罐、水箱、反应釜液位装配直接套用，浮球行程、安装法兰完全贴合实际设备标准。

  • 真空配套管件

ZJ-52T 真空规管（KF16 标准法兰），真空腔体、真空管路设计必备标准件。

  • 配套自控箱体、非标附件

库内还附带仪表控制盒、安装底座、管路转接块等附属零件装配体文件，不单件齐全，成套装配模型也直接备好，做整套自控系统装配图不用额外补模型。

二、如何获取这套图纸包？

这套资源完全免费，你可以直接下载使用。我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载）

因为：

  • 你可以第一时间收到后续更新的练习图纸、模型和插件资源；

  • 遇到图纸问题或软件操作困难，可以直接提交工单咨询，我们会安排工程师解答；

  • 网站后续上线的会员优惠、工具内测资格，都会优先推送给注册用户。

查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
