麦迪组合夹具库：小型系列定位件

从T形键到菱形销——工装精度的“定海神针”

在非标工装夹具设计的江湖里，有一句铁律：“定位是灵魂，夹紧是肉体”。如果零件在夹具里定不准位，你夹得再紧、液压缸推力再大，加工出来的孔也是偏的。

现实设计中最抓狂的是什么？不是算错切削力，而是 「凭感觉画了个定位销，结果现场师傅拿游标卡尺一比，装不进孔里」。定位接头与夹具体的配合差了0.02mm，或者少画了一个防转的菱形销，都会导致工件在加工时发生微小旋转，直接报废一批活。

今天咱们直接把这套 麦迪组合夹具库（小型系列定位件） 掏出来。文件夹里整整齐齐排着定位盘、定位销、T形键、平键、过渡键、对位栓等全系列标准件——全部带参数化模型（如SJ2226系列）。有了这套 「夹具设计的基准百宝箱」，什么孔系定位、平面定位、V型槽定位，一键拖拽，严丝合缝。

📐 插件大礼包

这套 小型系列定位件标准插件库，专为精密加工与组合夹具打造。涵盖了从基础导向到精确定位的全套元件，支持直接调用与规格修改，彻底告别“手工画销钉、标注出图公差全靠猜”的低效时代。

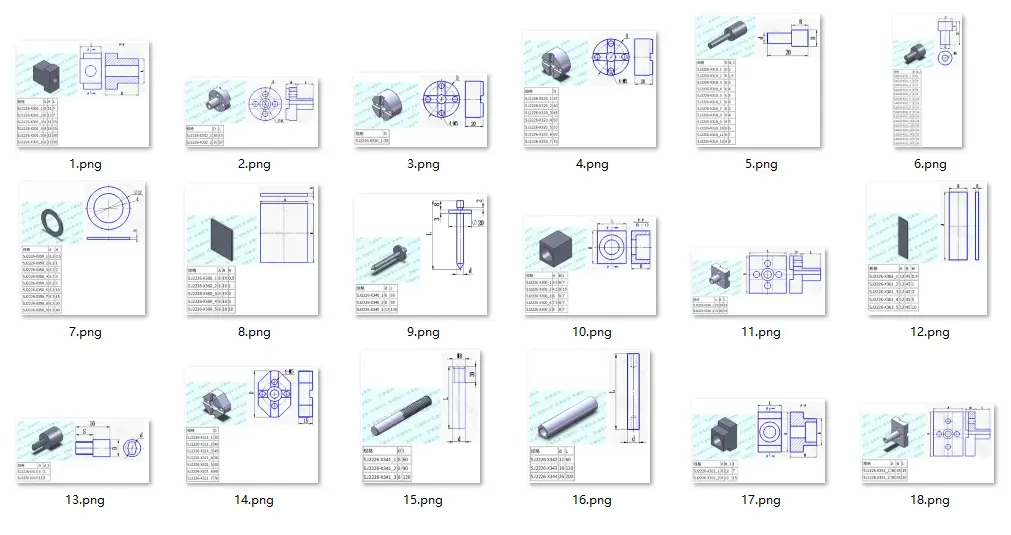

定位件（麦迪插件）预览 定位件（麦迪插件）预览

资源类型
标准件插件库
核心分类
销/盘/键/接头
驱动方式
全参数化配置

📦 小型系列定位件模块清单：

🔵 键与接头类

  • T形键 / 平键 / 过渡键
  • 圆形定位接头 / 正方形定位接头
  • 长方形定位接头 / 矩形垫片

🔶 销、盘与垫片类

  • 圆形定位销 / 菱形定位销（防转必备）
  • 对位栓 / 圆形定位盘 / 定位环
  • 密孔垫片 / 各类标准定位轴
  • 附带：麦迪软件一键生成与公差标注

💡 工装老手怎么说？ “以前设计孔系夹具，最怕画定位销。公差给紧了，工人说装不进；公差给松了，加工出来的孔位置度超差。用了这插件，『输入工件孔径，直接生成带标准公差的定位销，连防转的菱形销都安排得明明白白』。省下的时间拿来算切削力不香吗？”

📊 数据参数

  • 材料推荐 T8A（定位销，淬火HRC58-64）、20Cr（渗碳淬火）、45钢（键/接头）
  • 配合要求 定位销与夹具体：H7/n6（过盈）；与工件孔：H7/g6 或 H7/f7（间隙）
  • 规格跨度 D=6~50mm；L=7~120mm；H=0.5~40mm（垫片厚度齐全）
  • 规格标准 麦迪 SJ2226 系列（X300~X340段）
  • 适用场景 加工中心组合夹具 / 钻模定位 / 焊接工装基准板 / 柔性制造系统托板

⚡ 数据来源：麦迪组合夹具库标准件参数表及机械加工工艺手册

🧠 技术原理

定位件设计的核心，一句话概括就是 「六点定位定基准，公差配合保精度，防转设计防干涉」：

🔹 定位原理与“过定位”陷阱：一个平面限制3个自由度，一个圆柱销限制2个，再加一个菱形销限制1个。「用两个圆柱销去定两个孔，那是外行干的事，百分百过定位装不进去」。一圆一菱（菱形定位销），才是孔系定位的黄金法则。

🔹 T形键的导向逻辑：图纸中的 T形键 主要用于夹具在工作台 T型槽中的快速定位。键的宽度公差必须与槽宽匹配（通常留微小间隙），既能保证方向，又方便推拉。

🔹 公差与配合的死理：看参数表里的 对位栓 和 定位盘，其圆柱面公差极其讲究。过盈配合（n6/p6）用于永久固定在夹具体上；间隙配合（g6/f7）用于快速插拔或引导工件。配合选错，车间的师傅能把图纸拍你桌上。

🔹 垫片的微调作用：库里的密孔垫片和矩形垫片，厚度从0.5mm到几十毫米不等。在装配时，通过增减垫片厚度，可以微调定位面的高度，解决加工误差累积的问题。

设计原则：「能查库绝不自画，能用标准件绝不非标定制」。这组麦迪参数化定位件库，就是帮你站在巨人的肩膀上，快速搭出稳定、可靠的工装基准。

🔨 实战场景

  • 加工中心柔性工装 —— 使用T形键和定位接头，在机床工作台上快速拼接出定位矩阵
  • 钻模与检具设计 —— 调用各类定位销，确保被加工零件在切屑力下不发生位移
  • 壳体类零件加工 —— 一面两销定位是经典方案，利用定位盘和菱形销快速锁定空间坐标
  • 非标自动化装配线 —— 定位盘与垫片的组合，解决不同规格产品的快换定位问题
  • 公司内部标准库搭建 —— 直接提取模型与参数，建立符合企业实际的元件库，提升设计规范性

🛠️ 一句话：定位基准若是不准，你拿液压机去夹紧也是徒劳

🧰 一线实操

① 菱形销的安装方向

调出菱形销时一定要注意安装方向！菱形销的削边方向，必须 与两销中心连线垂直。如果装反了，不仅起不到补偿中心距误差的作用，反而会导致工件根本装不进去。「图纸上没标清削边方向，装配工人绝对会瞎装」。

② 定位销的拆卸设计

如果用到了过盈配合的定位销，别忘了在夹具体上设计 通气孔或拆卸螺纹孔。否则一旦销子磨损需要更换，工人敲不出来也拔不出，只能把整个夹具体报废。「设计不考虑拆装，现场维修人员顺着网线来打你」。

③ 不要忽略表面粗糙度

定位件的定位面（如T形键的侧面、定位销的圆柱面），粗糙度要求极高（通常Ra 0.8 或 0.4）。如果出图时只标了尺寸公差，没标粗糙度，加工中心铣出来的表面依然会磨损极快，直接丧失精度。直接调用的标准件模型，在出二维图时一定要核对技术要求。
