机械人狂喜！10套工装模具图纸无偿分享！

做夹具工装、CNC 加工、塑胶模具设计的工程师看过来，今天直接掏家底，一次性放出10套成熟工装完整图纸文件，从车载内饰、3C 数码到通用 CNC 加工治具全囊括，拿来改一改就能直接上机投产，省去你半个月建模画图时间！

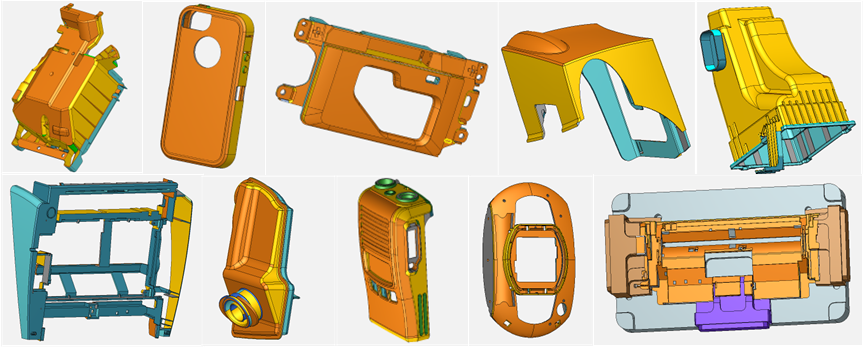

一、图纸预览查看

1、车载电器外壳工装

2、手机后盖工装

3、车载中控显示屏安装支架工装

4、车载弧形装饰卡扣外壳工装

5、车载空调侧出风口风道壳体工装

6、大屏车载中控双层安装框架工装

7、车载摄像头装饰外壳工装

8、便携式手持检测仪外壳工装

9、鼠标上盖工装

10、卧式CNC加工工装

二、每套图纸到底能解决你什么头疼问题？

1 车载塑胶件工装（1-7 号）

搞车载塑胶件加工的兄弟都懂，内饰件曲面多、卡扣位薄、外观面不能压花，定位稍有偏差就批量报废。 这7套车载工装全部针对弧形壳体、双层框架、风道异形件做了仿形定位，图纸里完整包含仿形定位块、快速压钳、避空槽、防刮软胶限位结构，曲面贴合、卡扣避让、产品防变形全部设计到位，不用你反复试模调治具。

2 3C 消费类外壳工装（2、8、9 号）

手机后盖、鼠标上盖、手持检测仪外壳这类小件，特点是尺寸小、公差严、批量大，工装追求快装快取。 图纸自带快速夹手、薄件防压塌支撑、背面避空加工位，小批量打样、大批量CNC铣外观都适配，做3C夹具直接改尺寸就能复用，不用从零搭定位结构。

3 通用卧式 CNC 工装（10 号）

压轴万能款！不局限单一产品，卧式机床通用基准工装，带基准槽、多工位拓展位，不管后续新增车载件还是3C件，都能在这套基准工装基础上加仿形镶件，一套底座适配十多款产品，极大节省机床治具备货成本。

三、为什么强烈建议你收藏这套图纸？

1. 落地成熟，无纸上谈兵 所有工装图纸都是工厂实际量产落地的方案，不是网上那种残缺半成品，定位、夹紧、避空、拆装结构完整，没有缺尺寸、缺装配约束的废图。
2. 改图零门槛，省海量工时 做机械设计最耗时间的不是建模，是构思夹紧定位逻辑。这10套等于直接给你现成结构模板，拿到手只需要替换产品仿形轮廓，半天就能出一套新工装，加班画图的夜晚直接少一半。
3. 覆盖赛道广，通用性拉满 不管你是汽车零部件模具厂、3C电子加工厂、自动化夹具设计岗，还是个人接单做CNC治具，里面总有几套能适配你的日常工作，一套图纸能衍生十多款新品治具。

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
