30套经典机械CAD图纸：二维制图进阶包

轴套·盘盖·叉架·箱体——从“画线工”到“老法师”的必刷题库

在机械设计的江湖里，有一种痛叫 「画图两小时，改图一整天，全是因为剖面线画反了」 ——这说的就是让无数工科生和工程师抓狂的 CAD二维制图。

工程图纸是工程师的 “通用语言”。视图怎么摆？长对正、高平齐、宽相等。尺寸怎么标？不能漏、不能重、不能交叉。「图纸画得乱七八糟，车间的师傅提刀来见」。

今天咱们就把这套 30套经典机械CAD图纸（DWG格式） 摊开来讲讲。它包含了从简单的法兰盘、轴承座，到复杂的连杆机构、夹具底座；从基本的A4图幅，到带局部放大图、旋转剖视的复杂装配件——「从图框线型到粗糙度标注，一套题库直接把CAD核心考点全覆盖」。

想要提笔就画、逢考必过、出图不被骂？来看看这些 「工业产品类的图纸密码」，到底怎么破。

📐 图纸大礼包

这套 30套CAD经典图纸，涵盖四大类典型零件与装配体，包含全套视图与标准标注，是工科生CAD实训、工程师回炉重造 必备的实战标杆资源。

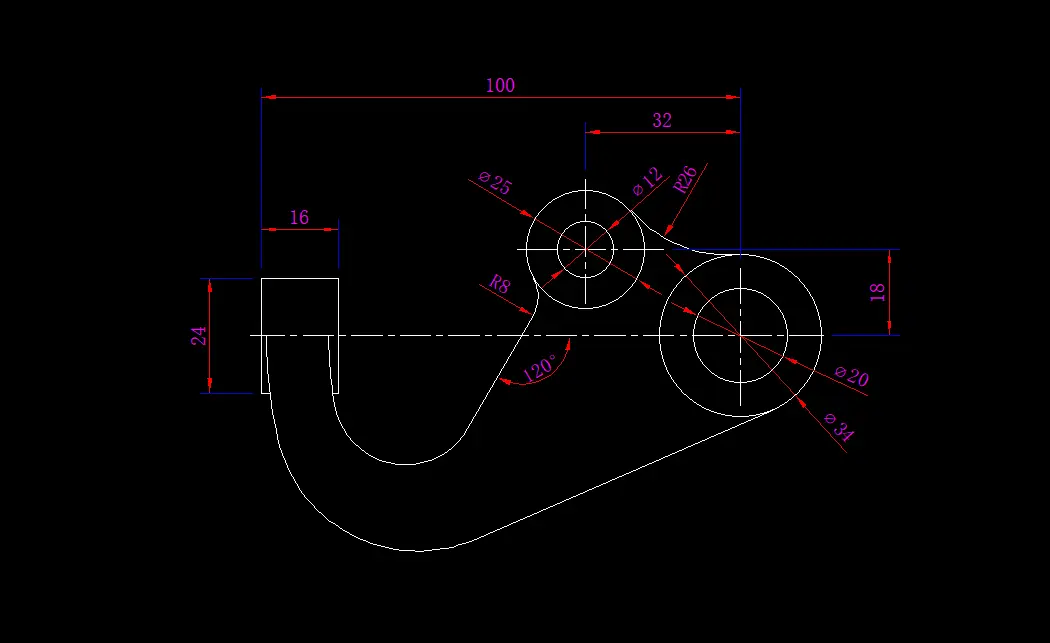

30套经典CAD图纸预览 CAD图纸预览

文件格式
DWG / DXF
图纸数量
30 套完整版
包含内容
零件图+装配图

📦 经典零件模块清单：

🔵 轴套类与盘盖类

  • 阶梯轴、空心套筒、法兰盘
  • 端盖、透盖、闷盖（带密封槽）
  • 皮带轮、链轮（带键槽与减重孔）

🔶 叉架类与箱体类

  • 连杆、摇臂、拨叉（带角度与圆弧过渡）
  • 轴承座、减速器下箱体（带剖视与肋板）
  • 附带：标准图框、标题栏及粗糙度标注

💡 一线老法师怎么说？ “以前练CAD，最怕画装配图——『零件序号引线画得像蜘蛛网，明细表对不上号』。这套原题图纸直接给出了标准答案，『看着评分标准扣分点去练，比瞎画一百张都有用』。”

📊 数据参数

  • 图纸格式 DWG（AutoCAD 2018及以上可开）
  • 涉及标准 GB/T 机械制图国家标准
  • 图层设置 含标准线型（粗实线、细实线、剖面线、中心线）
  • 适用场景 CAD技能考证 / 期末大作业 / 企业出图规范训练

⚡ 数据来源：机械制图国家标准及常见CAD培训题库

🧠 技术原理

机械制图与装配表达的核心逻辑，一句话说就是 「投影要准、剖面要对、尺寸要全、序号要清」：

🔹 三视图投影规律：「主俯视图长对正、主左视图高平齐、俯左视图宽相等」。画图的根本，错一点整个图就废了
🔹 剖面线的画法：「同一零件剖面线方向与间距必须一致，相邻零件方向应相反或间距错开」。剖视图是看懂内部结构的关键
🔹 零件图技术要求：「表面粗糙度、尺寸公差、形位公差，决定了这个零件加工出来能不能用」。
🔹 装配图明细表：「从下往上、从左到右依次编号，序号引线不能交叉」。图纸的“说明书”，没它装不上
🔹 应用场景：「图纸是工程界的法律文件，规范表达是工程师最基本也是最高级的素养」

制图原则：「先建图层再画线，先画基准再画轮廓，先标定位再标定形」。别看这只是基础练习图，很多干了三五年的工程师，画出来的图还不一定有这个标准。

🔨 实战场景

  • CAD技能等级考证 —— 熟悉评分标准，避开扣分重灾区（线宽、图幅比例、剖面线）
  • 机械制图期末冲刺 —— 连杆、箱体等结构典型，涵盖了轴套、密封、螺纹连接等常见结构
  • 企业出图规范培训 —— 用来检验新入职工程师的CAD基本功和图纸规范意识
  • 建立标准图层 —— 直接参考考题中的图层颜色、线型、线宽设置，养成好习惯
  • 装配逻辑推演 —— 通过装配图和明细表，反推零件的装配顺序和配合公差

🛠️ 一句话：凡是「要拿图纸去加工或者装配」的地方，制图规范就是生命线

🧰 一线实操

① 图层设置「磨刀不误砍柴工」

画图前务必建好图层！粗实线（白/0.5mm）、细实线（绿/0.25mm）、虚线（黄/0.25mm）、中心线（红/0.25mm）。「全在0层用默认线型画，打印出来那就是一团黑，根本分不清哪是轮廓哪是中心线」。

② 尺寸标注「别让工人瞎猜」

标注不仅要不漏，还要遵守国标。尺寸线不能交叉，尺寸界线不能连在轮廓线上，小尺寸在内大尺寸在外。「标得乱七八糟，加工师傅是真的会顺着网线过去打人的」。

③ 剖视图「别漏了后面」

画半剖或局部剖时，剖切平面后方的可见轮廓线一定要画出来，且虚线一般省略。「以为切开了就只看截面，结果后面是有台阶还是有孔根本不知道」。剖面线更要与水平成45度。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
