做电气场站结构设计、成套设备建模的工程师，日常最头疼的事莫过于从零搭变电站三维模型：避雷器、互感器、断路器、构架、母线一个个画，耗费大把建模时间，还容易出现安装尺寸出错、构件适配性差的问题。
今天直接给大家放出一套完整的110kV变电站SolidWorks设计模型包，所有分立零部件+总装配体全部做完，开箱就能调用，大幅缩减你的项目建模周期。

一、图纸预览查看

110kV变电站三维模型

二、零部件清单

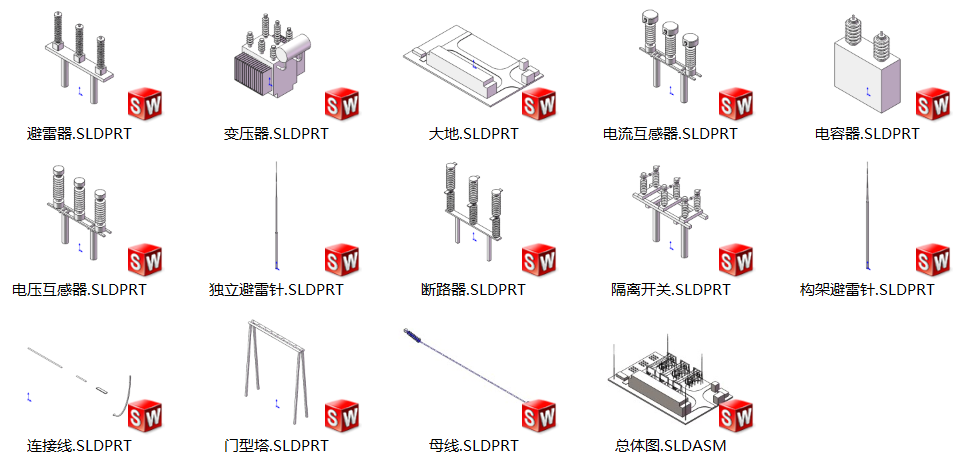

先看整套拆分完成的独立零件，每个部件都是单独.SLDPRT零件文件，可单独修改尺寸、调整结构，再装配到整机当中：
  • 第一行：避雷器、变压器、大地基座、电流互感器、电容器
  • 第二行：电压互感器、独立避雷针、断路器、隔离开关、构架避雷针
  • 第三行：连接线、门型塔、母线，最后附带整体装配文件总体图.SLDASM

整套模型拆分逻辑非常贴合工程实操：把变电站里电气功能件、钢结构构架、接地相关构件全部拆分开，机械设计师想改设备安装底座、调整支架开孔、优化构架承重结构，直接打开对应零件编辑即可，不需要拆解复杂装配体，修改门槛极低。

三、文件格式 & 使用小贴士

所有独立设备、结构件均为.SLDPRT零件格式，整体变电站布局是.SLDASM装配格式，适配主流 SolidWorks 版本；
  • 需要调整设备安装高度、构架跨度：修改对应零件后，更新装配体即可全局同步；
  • 需要对接其他仿真软件：可导出 STEP、IGS 通用格式，导入 ANSYS、COMSOL 等平台开展后续分析；
  • 可按需增减设备：往现有装配里新增开关柜、线缆支架这类零部件，就能拓展成更复杂的场站模型。
平时想积攒电力行业三维建模素材的朋友，这套模型属于实用性很强的基础资源，把零散电气设备、变电构架整理成标准化零件库，后续承接同类型设计项目，直接调取零件拼装就行，告别重复画同款零件的低效操作。
持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
