微型V8气动引擎模型图纸 · 全套PDF零件图-带装配加工选材指南

一、图纸概述

本套资源为微型V8气动引擎模型全套标准化工程图纸，采用通用PDF格式交付，完整覆盖全部核心零部件详图、整机总装图，并配套系统化的装配流程说明、零件加工工艺指导与材料选用方案。

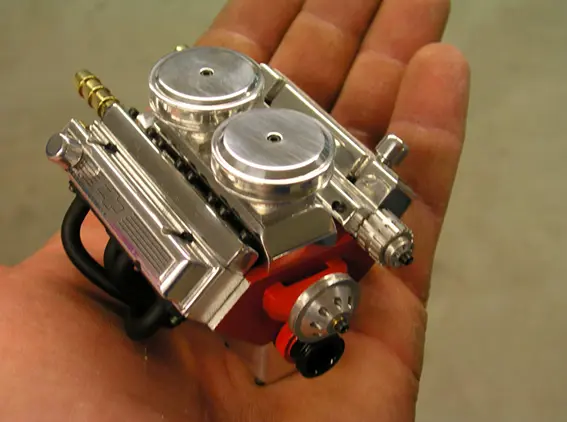

该模型以压缩空气为动力源，真实还原V型八缸往复式引擎的曲柄连杆传动、配气机构与动力输出逻辑，结构精巧、原理清晰，是机械教学演示、模型DIY制作、数控加工实训的优质参考素材。

二、全套图纸资料明细

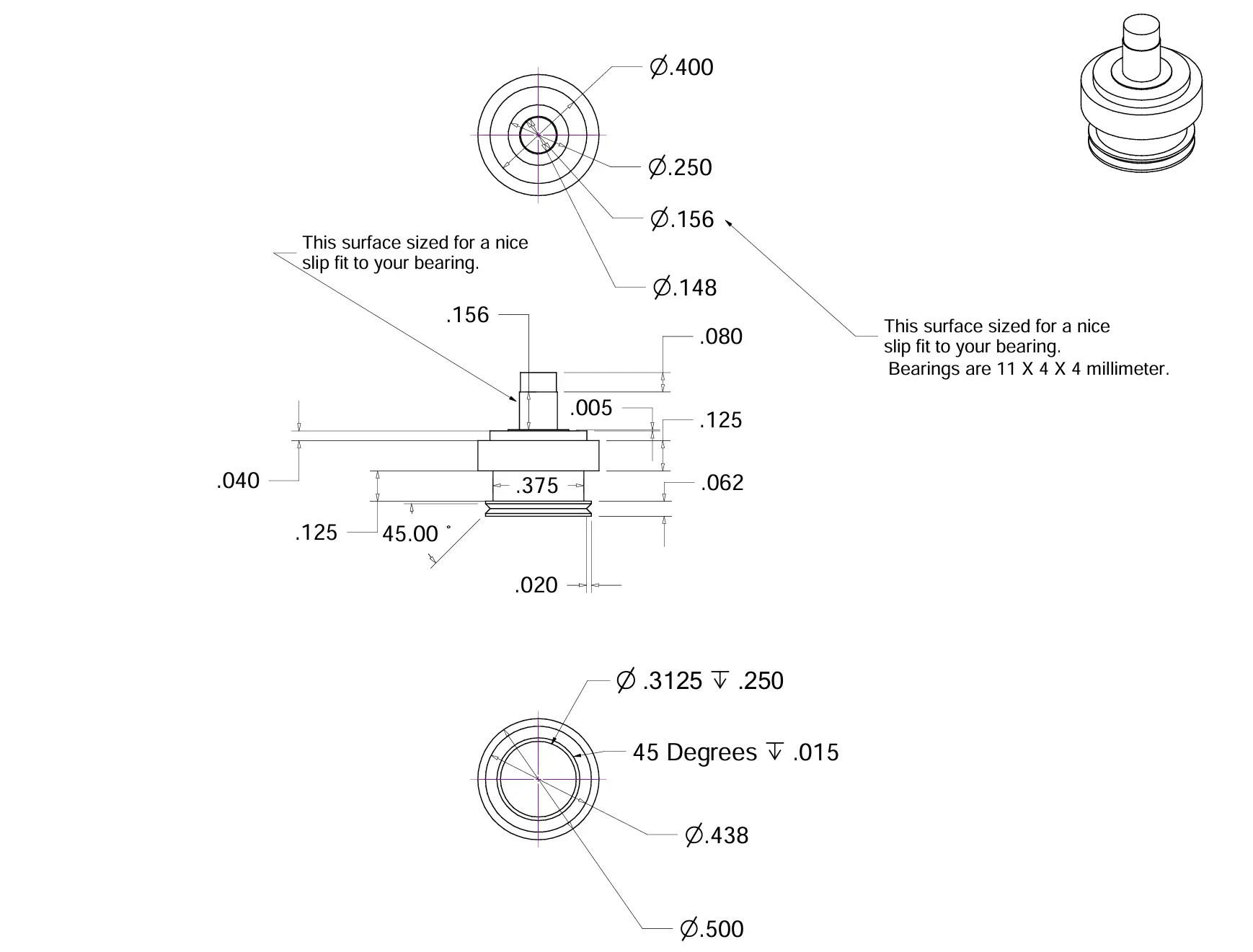

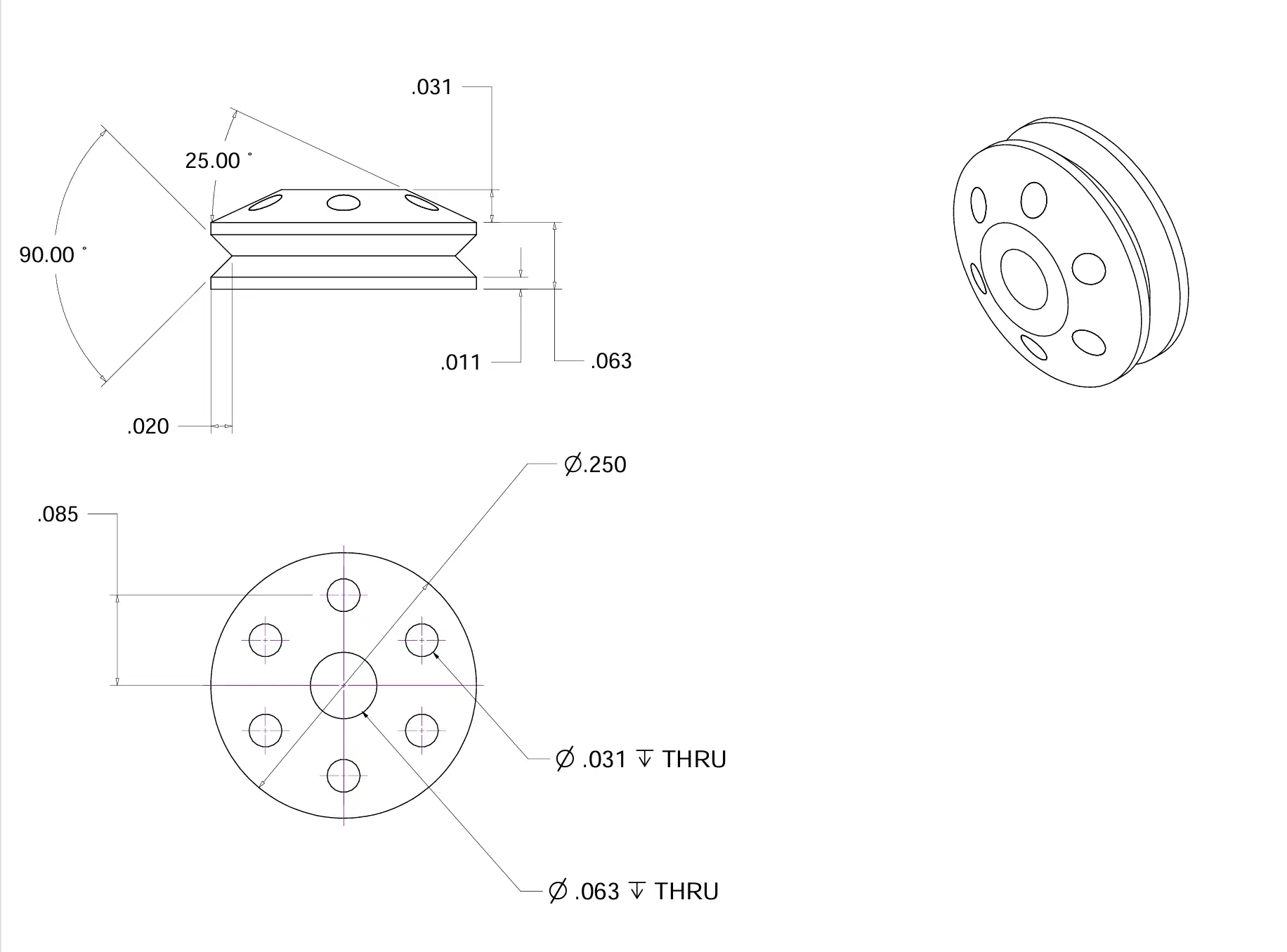

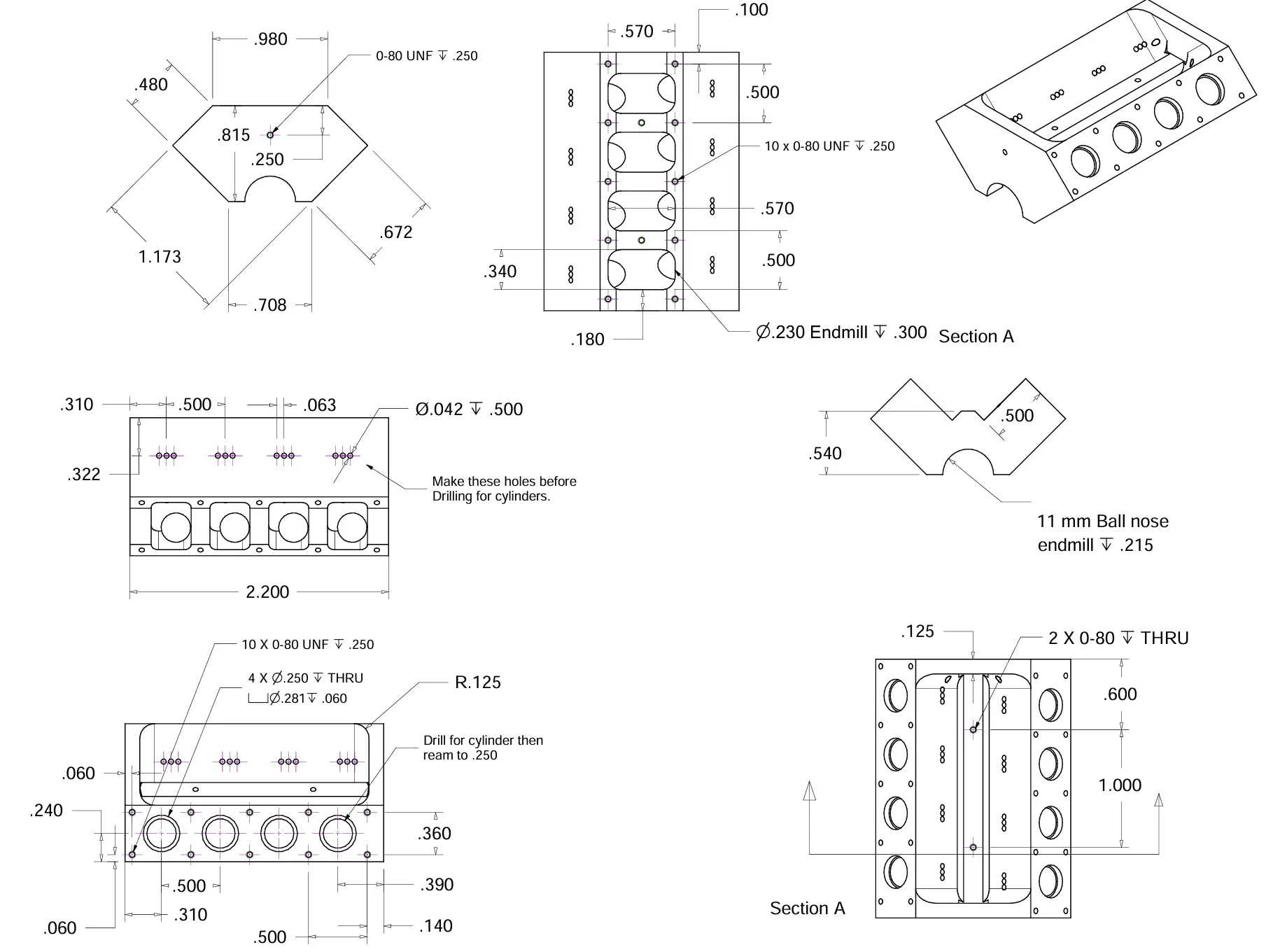

• 零部件工程图：包含曲轴、活塞、连杆、缸体、缸盖、气门组、飞轮、凸轮轴等全部零件的二维工程图，尺寸标注完整，形位公差、表面粗糙度、技术要求规范齐全，符合GB/T 4457机械制图标准。
• 总装配图纸：整机总装剖视图与外形图，清晰标注各零件装配基准、配合关系与安装序号，可直观梳理整机结构逻辑。
• 装配流程指南：分步拆解整机装配工序，明确关键配合间隙、密封要求与调试步骤，降低DIY组装的试错成本。
• 加工工艺说明：针对曲轴、缸体等核心复杂零件，给出推荐加工设备、装夹方案与工序排布建议，适配普通车铣设备与数控加工中心。
• 选材参考方案：根据各零件受力特性、功能需求与加工难度，对应推荐合适的金属材料牌号，兼顾结构强度、加工性能与制作成本。

三、图纸核心优势

1. 结构完整还原度高：真实还原V8引擎的核心机械结构，动力传递路径清晰，可直观学习多缸内燃机的工作原理。
2. 工程规范严谨：严格遵循机械制图国家标准绘制，视图表达合理，标注规范，可直接作为加工制作的正式参考依据。
3. 全链路配套资料：不止提供图纸，同步覆盖装配、加工、选材全流程指导，从图纸到成品的关键节点均有说明。
4. 格式通用便捷：标准PDF格式，无需专用设计软件即可打开查看，支持打印输出，方便车间现场加工对照使用。

四、适用人群与场景

• 机械设计、数控技术、机电一体化专业师生，用于动力机构教学、课程设计与加工实训
• 机械模型DIY爱好者、迷你引擎发烧友，用于手工制作或数控加工成品模型
• 数控编程与加工从业者，作为复杂精密零件的编程与加工练习素材
• 机械科普场馆、创客实验室，用于制作动力机构演示教具

五、使用注意事项

1. 本套图纸为模型级参考资料，仅适用于气动驱动的迷你引擎模型制作，不可直接用于工业级动力设备的设计与改造。
2. 实际加工前请仔细核对所有尺寸与公差要求，根据自身设备条件合理调整工艺参数。
3. 气动系统调试与运行过程中，请严格遵守压力安全操作规范，做好安全防护。
