三维CAD习题集：从草图到装配实战

草图约束·曲面钣金·发动机装配——打通三维建模的“任督二脉”

在三维CAD的学习路上，有一种绝望叫 “看书全会，上手就废” 。草图约束一加，图形直接满屏乱飞；拉伸切除一用，报错提示红得刺眼；好不容易建完零件，装配时发现全是干涉，「孔对不上，轴塞不进，只能干瞪眼」。

市面上很多教程，要么全是枯燥的理论，要么全是简单的“拉伸个方块”，拿来应付考试和做项目根本不够用。这时候，你需要的是那种 “能把你按在屏幕前狠狠摩擦，又能让你功力大增” 的硬核题集。

今天咱们就把这本清华大学出版社的经典老书——《三维CAD习题集》 摊开来盘一盘。这可不是什么基础扫盲册，里面不仅有 烧脑的几何草图、复杂的曲面与螺旋线、精密的钣金折弯，更有 台钳、手动阀，乃至一台极度复杂的航模发动机的完整装配与爆炸图。这哪是书，这简直是 「三维建模界的五年高考三年模拟」！直接带你从“画图员”跨越到“结构工程师”。

📐 图纸大礼包

这套 三维CAD练习实战题集，涵盖了从二维草图、三维实体/曲面建模、钣金焊接到高级装配与工程图的全流程。无论你是用 SolidWorks、UG、Creo 还是 Inventor，这套基于通用建模逻辑的题库，都是打通你软件操作经脉的最佳陪练。

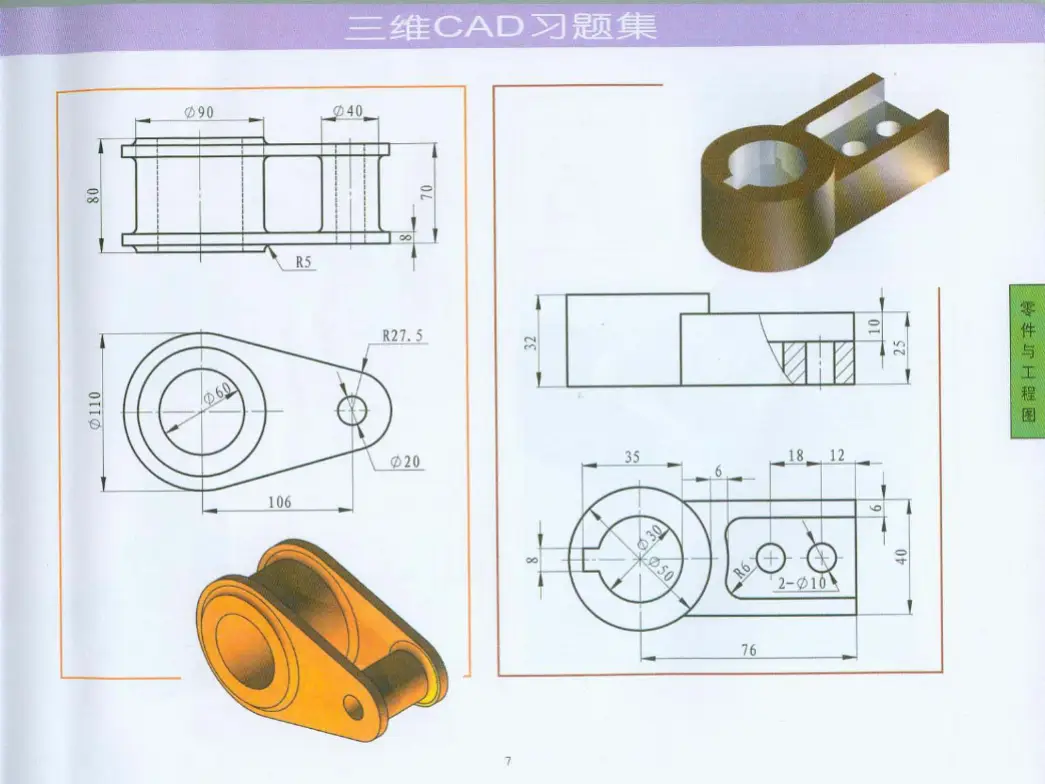

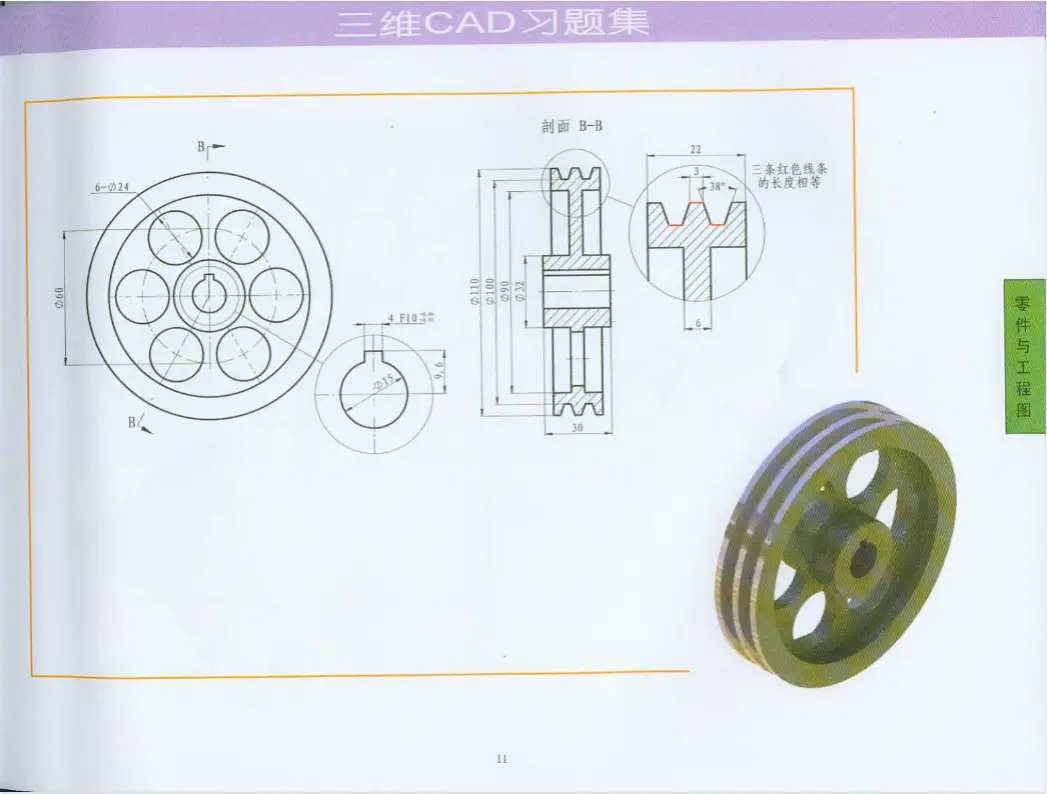

三维CAD习题集预览 三维CAD习题集预览 三维CAD习题集预览

资源类型
实战习题集
涵盖模块
建模·装配·工程图
核心案例
航模发动机

📦 习题集重点模块拆解：

🔵 基础与进阶建模

  • 二维草图：圆弧连接、几何约束、尺寸驱动
  • 实体特征：异形凸台、复杂壳体、带拔模斜度零件
  • 曲线与曲面：3D样条曲线、螺旋线（弹簧）、变形文字
  • 钣金与焊接：折弯展开、冲头形态、结构件构建

🔶 高级装配与出图

  • 复杂装配：台钳、手动阀、航模发动机（含爆炸图）
  • 运动仿真：驱动机构设置、极限位置干涉检查
  • 工程图实操：剖面视图、局部放大、形位公差标注
  • 附带：CSWA（SolidWorks认证助理工程师）模拟题

💡 培训导师怎么说？ “教了这么多年三维软件，学生最怕的就是曲面和装配。这套题集里的航模发动机案例，『从单个零件的拔模到整机的自上而下装配，再到爆炸图生成，一套题做下来，软件操作直接形成肌肉记忆』。做透这本，去面试直接甩作品集，比什么证书都好使。”

📊 数据参数

  • 适用软件 SolidWorks / UG NX / Creo / Inventor（通用建模思路）
  • 难度梯度 从入门草图到高级曲面装配，呈阶梯式递进
  • 核心题型 图纸识读、三维重建、质量属性测量（重心/体积）
  • 认证对标 包含 CSWA (Certified SolidWorks Associate) 模拟题
  • 适用场景 机械专业课程设计 / 三维软件技能培训 / 大学生竞赛备战 / 工程师回炉重造

⚡ 数据来源：《三维CAD习题集》（清华大学出版社）及CSWA官方认证体系

🧠 技术原理

三维建模绝不是“随便点几个特征”那么简单，它的底层逻辑是 「全约束草图、稳健拓扑、清晰装配层级」：

🔹 草图几何约束的优先级：为什么你的图形一拉就变形？因为缺少水平和竖直、相切和重合约束。习题集里大量的 “求L长度”、“求角度X” 的纯草图题，练的就是你对几何关系的绝对掌控力。

🔹 特征建模的顺序法则：先加材料还是先切除？拔模斜度在拉伸时做还是最后做？做航模发动机的散热鳍片时，「阵列特征用得好，电脑不卡图还小」，这些是实战中积累的智慧。

🔹 曲面与实体的缝合：遇到复杂流线型外观（如水壶、按钮），先构建空间曲线，再放样或边界曲面，最后 加厚或缝合为实体。曲面在报错时如何修复边线？这是进阶高手的必经之路。

🔹 装配干涉与配合：装配图不是瞎拼积木。同轴心、重合、距离限制……任何一个配合给错，都会导致机构在运动仿真时直接卡死。「通过干涉检查（Interference Detection）提前发现问题，总比车间装配时拿锤子砸要好」。

学习路径：「照着图能画出来只是第一步，不看图纸脑补3D轮廓，才是结构工程师的核心竞争力」。题集后半部分的“根据两视图绘制三维模型”，考的就是这种空间反推能力。

🔨 实战场景

  • 考取 CSWA / CSWP 认证 —— 熟悉题型和考点（如质量属性、坐标系位置），官方认证一次过
  • 机械类课程设计 —— 减速器、台钳等经典装配体，直接套用建模和出图思路
  • 非标自动化求职作品集 —— 把复杂的曲面与多级装配渲染出来，面试官一看就知道你有两把刷子
  • 钣金拆图与展开 —— 学习真实的折弯扣除、K因子设定，生成准确的激光切割展开图
  • 运动学分析基础 —— 通过手动阀和航模发动机的配合，理解机构自由度与运动边界

🛠️ 一句话：软件只是工具，你脑子里的空间几何和机械原理，才是决定模型质量的上限

🧰 一线实操

① 草图欠约束的排查法

画完草图发现线条还是蓝色的（未全约束）？直接拖拽线段，看它往哪个方向动，就说明缺哪个方向的尺寸或约束。习题集中那些复杂的对称件，优先定好 原点、中心线和对称约束，图线才不会乱跑。

② 弹簧建模的“忌讳”

书里有各种等径、变径、非等螺距的弹簧。千万别用“扫描”直接选一个几十圈的圆！电脑直接卡死。正确做法：画出螺旋线路径，用“扫描”时勾选“沿路径扭转”或者分几段扫描，“算得精不如画得巧，电脑不崩才是好方案”。

③ 爆炸图的整齐排列

航模发动机零件几百个，别一个个手动拖。利用软件的 爆炸视图自动步进 功能，或者先在装配体里按“子装配体”分好组。爆炸图的引线千万别交叉，「爆炸图乱得像炸过的车间，说明你心里根本没理清装配层级」。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
