输送机是非标自动化设备中最基础、应用最广泛的单元机构，负责工件的转接、暂存、检测与上下料对接。很多新手设计师在做流水线方案时，常因缺少成熟参考结构，反复调整输送布局、张紧方式与传感器安装形式，耽误方案设计进度。

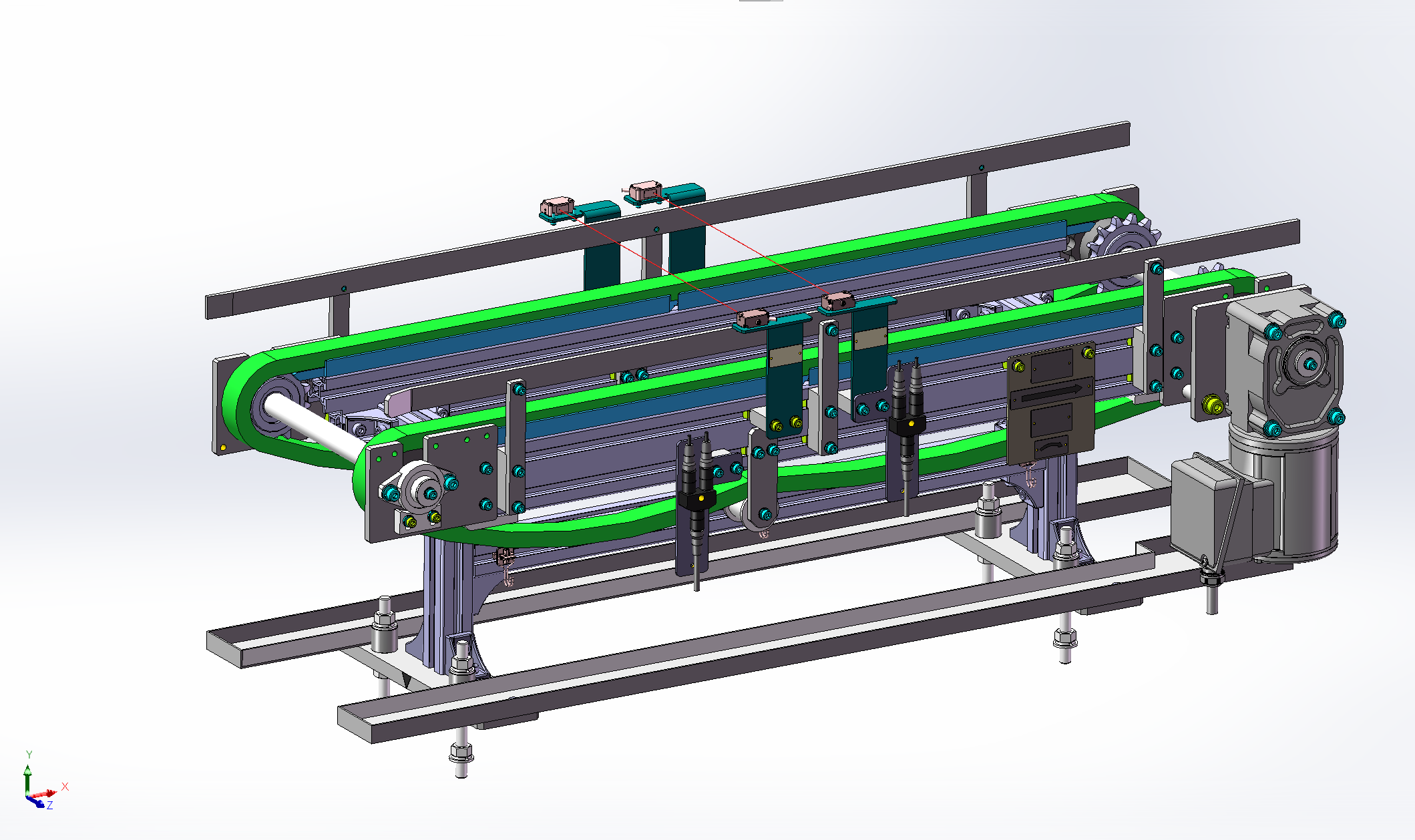

本次分享一套带光电检测功能的电动双链同步带输送机完整三维模型，为非标设计中典型的输送检测标准单元，结构成熟、通用性强，可直接用于方案参考、结构改型与装配验证，所有源文件免费开放下载。

一、设备概述与应用场景

本设备为双列平皮带式输送机构，集成多组光电检测工位，主要实现小型工件的平稳输送、到位识别、计数与定位暂存功能，是自动化生产线中通用性极强的标准单元。
  • 典型应用场景：电子元器件装配输送、五金零件分拣检测、自动化设备上下料转接、产品外观检测工位、流水线缓存过渡段
  • 适配工件类型：小型塑料 / 五金零件、方形包装盒、长条状型材、托盘类工件，可通过调整护栏间距兼容多种尺寸

二、核心结构组成拆解

整套模型包含完整零件与装配体，所有结构均为行业通用成熟设计，可拆分参考对应模块的设计思路。

1. 驱动传动系统

采用减速电机侧置安装布局，通过链轮链条带动主动辊运转，动力输出稳定、维护拆装方便；主动辊两端配套立式轴承座固定，运转刚性好，适合长时间连续运行场景。

2. 双列皮带输送主体

采用双列平皮带并行设计，中间预留镂空空间，可兼容底部视觉检测、顶升定位、阻挡机构等配套装置安装；主体采用工业铝型材搭建，开孔灵活，方便后续加装护栏、挡料机构等附件。

3. 光电检测组件

配置多组可调式光电传感器支架，支架带长孔调节余量，可根据工件尺寸、检测点位灵活调整安装位置；适配漫反射 / 对射光电开关，可实现工件到位检测、过件计数、输送启停控制等功能。

4. 从动张紧结构

从动端采用长槽式张紧设计，可轴向调整从动辊位置，既方便皮带安装拆卸，也可补偿皮带长期使用产生的拉伸量，保证输送张力稳定。

5. 机架支撑结构

底部为方管焊接底架，搭配可调支撑脚杯，可根据现场地面情况调整设备水平度与整体安装高度，灵活对接不同高度的上下游生产线。

6. 导向护栏机构

两侧配置可调节导向护栏，通过支架调整横向间距，适配不同宽度的工件，防止输送过程中工件偏移、掉落，保证输送位置精度。

三、设计亮点与参考价值

  1. 模块化通用设计：整体为标准输送单元结构，可直接嵌入整线方案中使用，大幅缩短流水线方案的设计周期；
  2. 可调性强：传感器位置、护栏宽度、皮带张紧度、设备高度均预留调节余量，可快速改型适配不同工况需求；
  3. 选型亲民：所有标准件均为行业通用品类，采购成本低、替换性强，适合批量设备制作与低成本方案设计；
  4. 结构完整：模型包含全部零件与装配约束，可直接用于干涉检查、工程图导出与方案演示。

四、模型下载与使用说明

  1. 文件格式：包含 SolidWorks 文件，兼容 UG、Creo 等主流三维软件；
  2. 版本兼容：SolidWorks 文件保存为低版本，适配绝大多数常用软件版本，无特征缺失；
  3. 使用建议：可用于非标自动化方案设计参考、结构改型学习、教学实训演示，正式生产前请结合实际载荷、工况校核能与强度；
  4. 获取方式：站内免费下载，解压即可打开使用。

五、版权与使用声明

本模型仅供个人学习、方案设计参考与技术交流使用，禁止商用牟利。若有内容涉及版权争议，请联系我们及时处理。
后续会持续更新更多非标设备实战案例、机构模型与设计干货，欢迎关注机设工匠，获取更多机械设计实用资源。
