搞机电一体化设计的同行，谁没被电机三维模型折磨过？每次方案建模，电机外形都要从零画，查样本、测尺寸、反复修正壳体安装位，半天时间直接消耗殆尽。外购电机没有原厂3D，网上零散模型尺寸对不上，装配时各种干涉，简直是机械工程师日常头号痛点。
今天继续更新电机SolidWorks图纸合集（下），整理一大批标准机座电机壳体三维零件文件，全部为SLDPRT原生格式，拿来直接装配，省去重复建模的无效加班！

模型整体预览

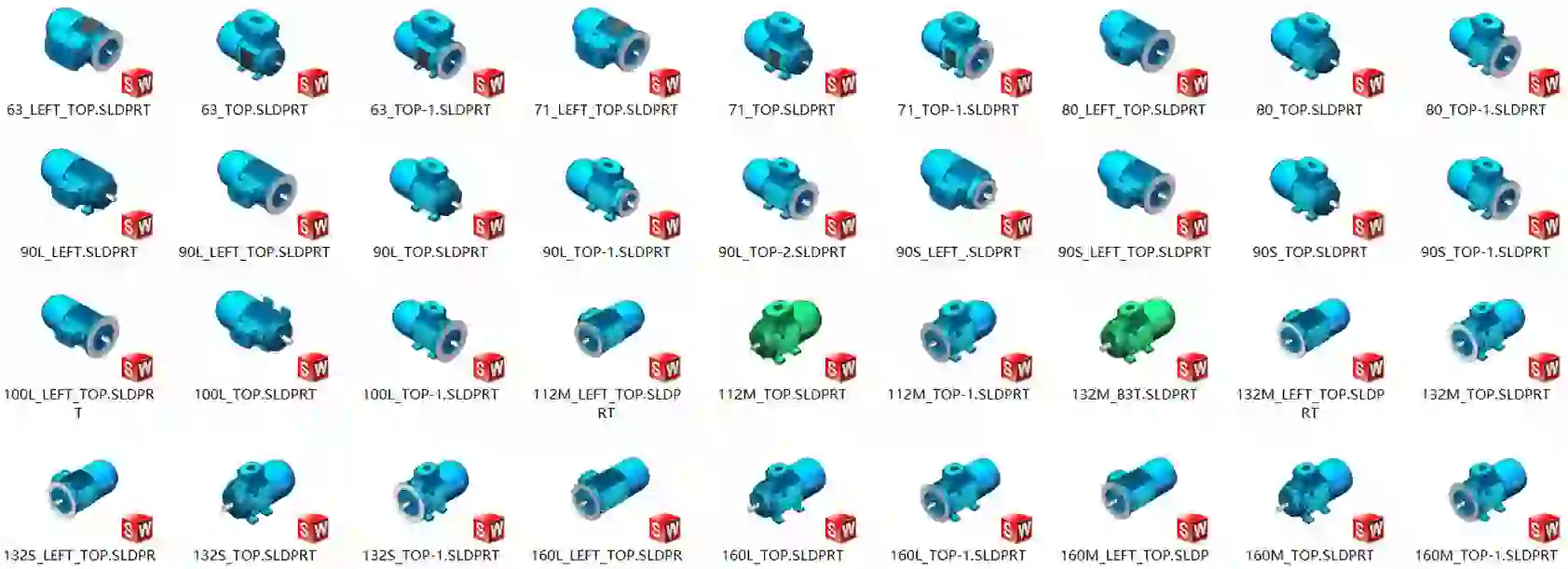

标准异步电机完整装配三维效果图
本次分享覆盖主流机座规格：63、71、80、90S、90L、100L、112M、132M、132S、160L、160M，区分左右端盖、机筒壳体、顶部接线盒多种变体模型。市面上常用卧式、法兰安装电机壳体模型基本全覆盖。

零件图纸文件清单

所有模型均拆分独立零件文件，端盖、机座、接线盒分开建模，支持单独修改尺寸，做非标电机改造、电机外壳散热仿真都能直接使用。

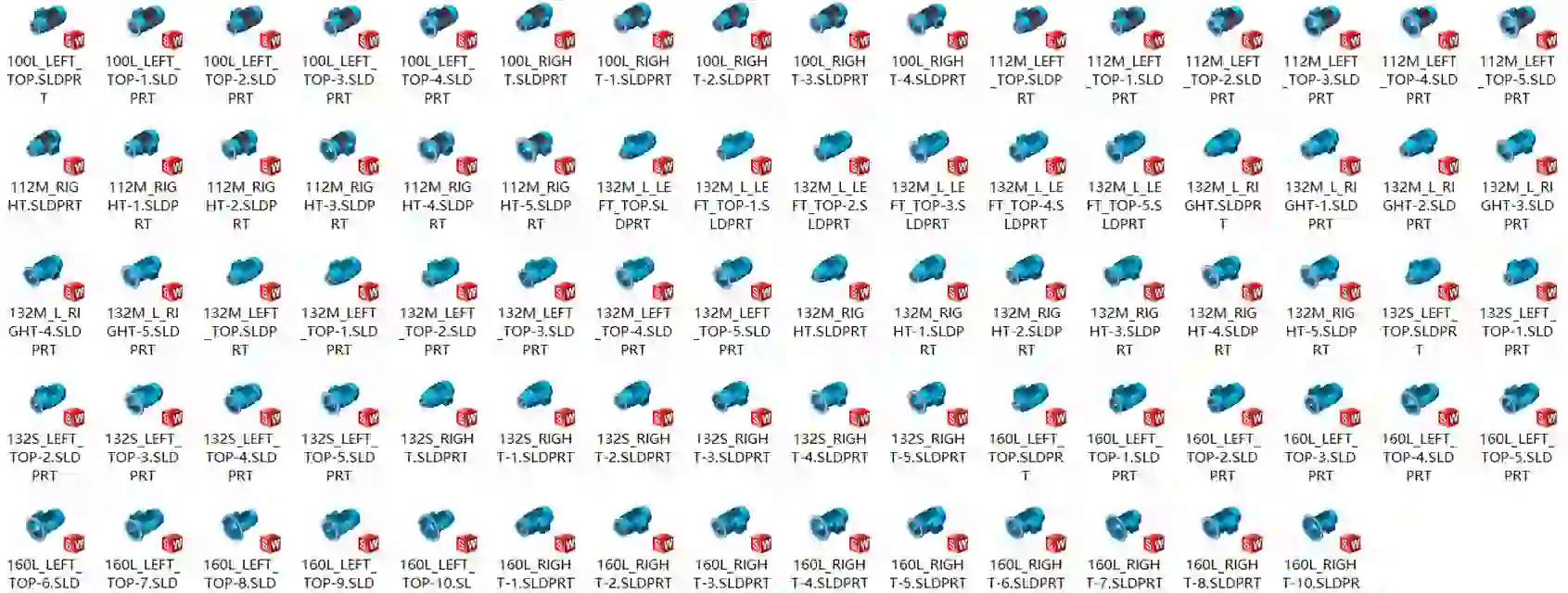

100L~160L系列电机端盖、壳体SLDPRT零件清单

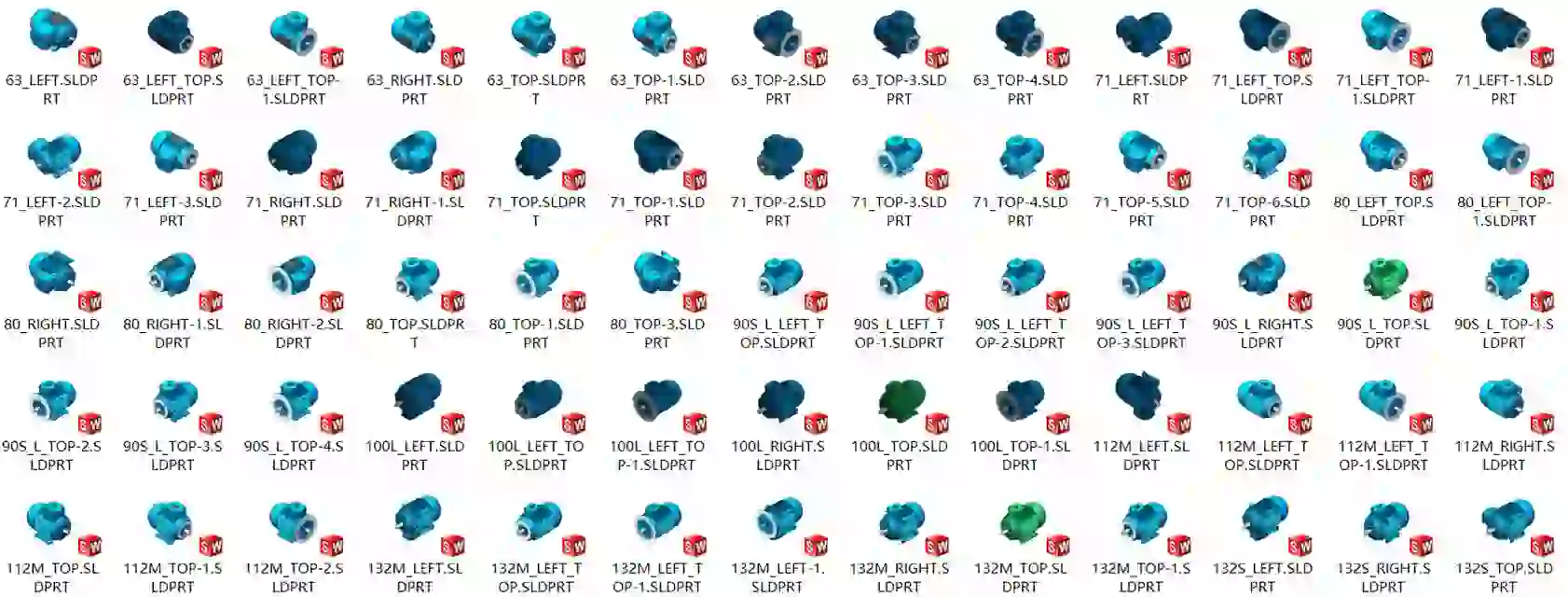

63~132S中小机座电机壳体三维模型预览图

📌图纸资源信息

  • 文件格式：SolidWorks SLDPRT（原生零件模型，可编辑特征）
  • 适用软件：SolidWorks2016及以上版本
  • 适用场景：非标自动化方案设计、设备三维总装、运动仿真、毕业设计、课程建模参考
  • 模型精度：外部外形完整建模，用于整机装配干涉检查足够使用
⚠️资源说明：模型仅作机械设计参考，不能直接等同于厂商官方尺寸样本；正式出图加工前，务必对照电机厂家样本核对安装尺寸！

这套图纸适合哪些人群？

  • 自动化设备工程师：整机方案快速建模，一键调用电机模型，规避装配干涉；
  • 电机结构研发人员：电机壳体改造、散热结构优化、端盖密封结构设计参考；
  • 非标机械设计师：方案汇报、三维效果图渲染，不用花费时间重建电机外形；
  • 在校机械/电气专业学生：课程设计、毕设三维建模参考素材。

如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。
我们更建议你注册登录机设工匠账号后再下载（不注册也能直接下载），因为：
  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上机设工匠，一站式机械设计资源平台。
