CAD标准件图块库分享！

📦 标准件图块分类清单：

🔵 M1.4 ~ M3 微小型系列

• 1W.DWG / 2W.DWG（公差/形位图块）
• 3A/3B/3C/3D/3E/3F/3G（基础视口与沉孔）
• 3H/3I/3J（M3*0.5 攻通/深3/攻通图块）
• 3K/3L/3M/3N/3O/3P/3Q/3R/3S/3T/3T1/3U（配套零件与视图）

* M1.4~M3微小型标准件图块，适用于精密电子和仪表设计

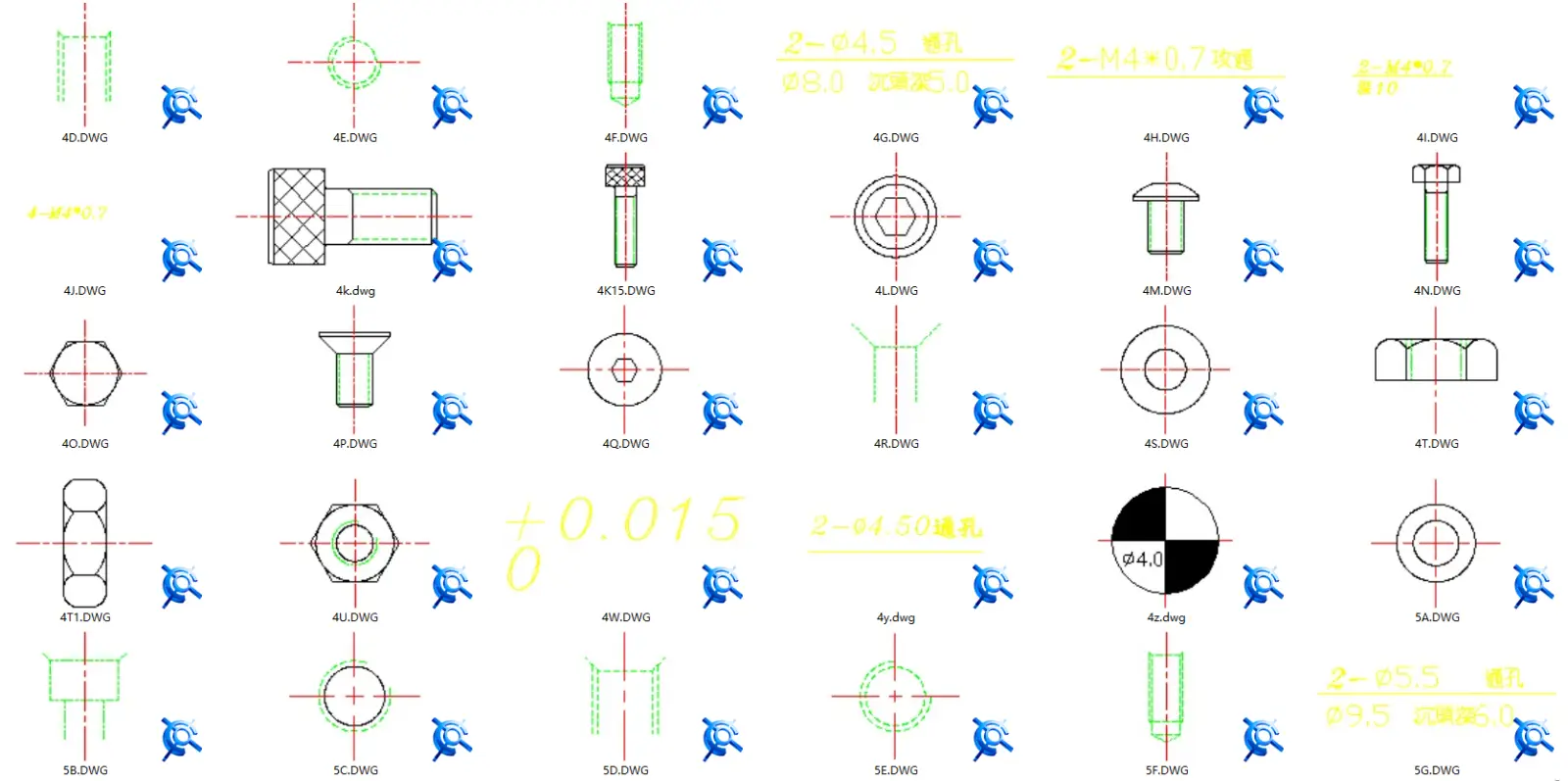

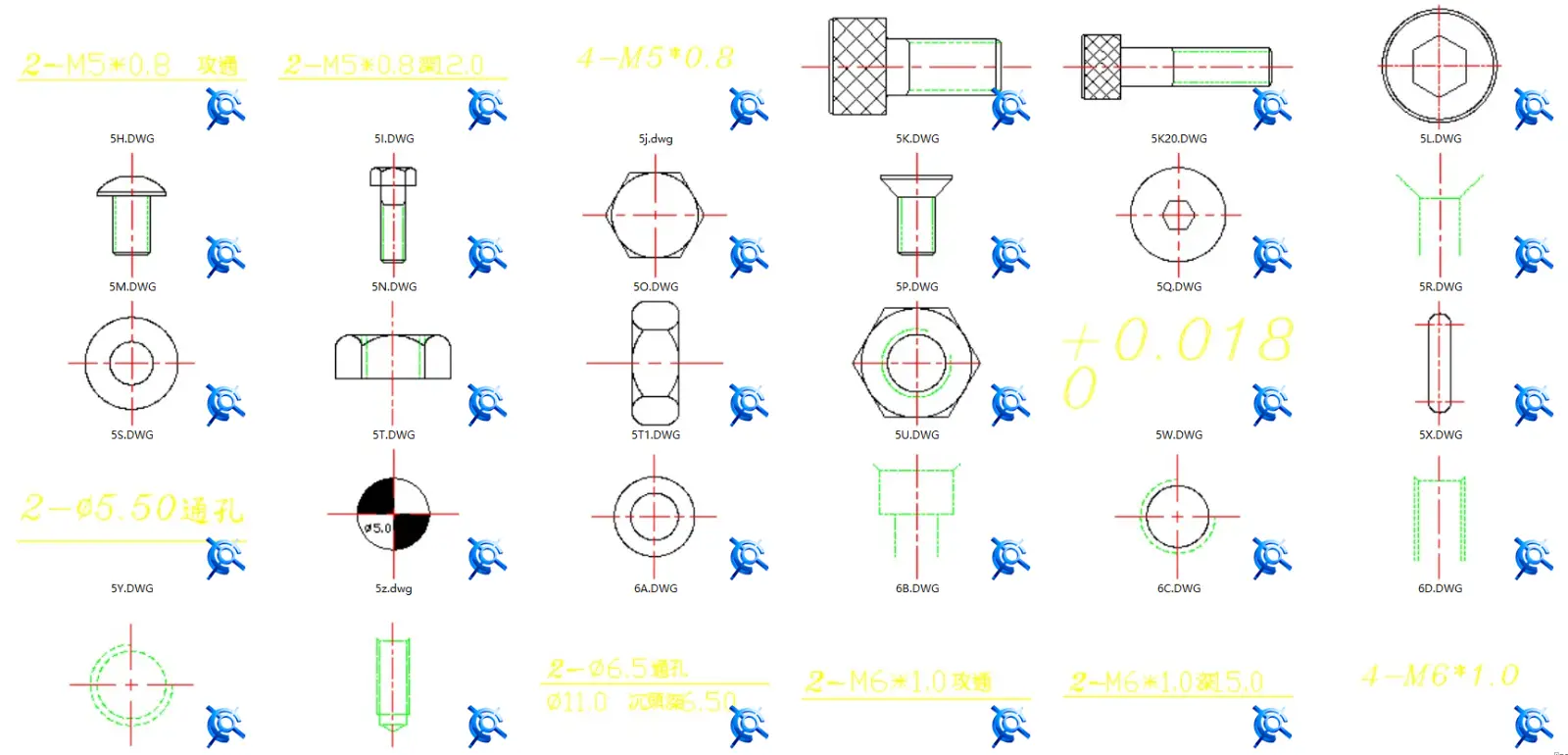

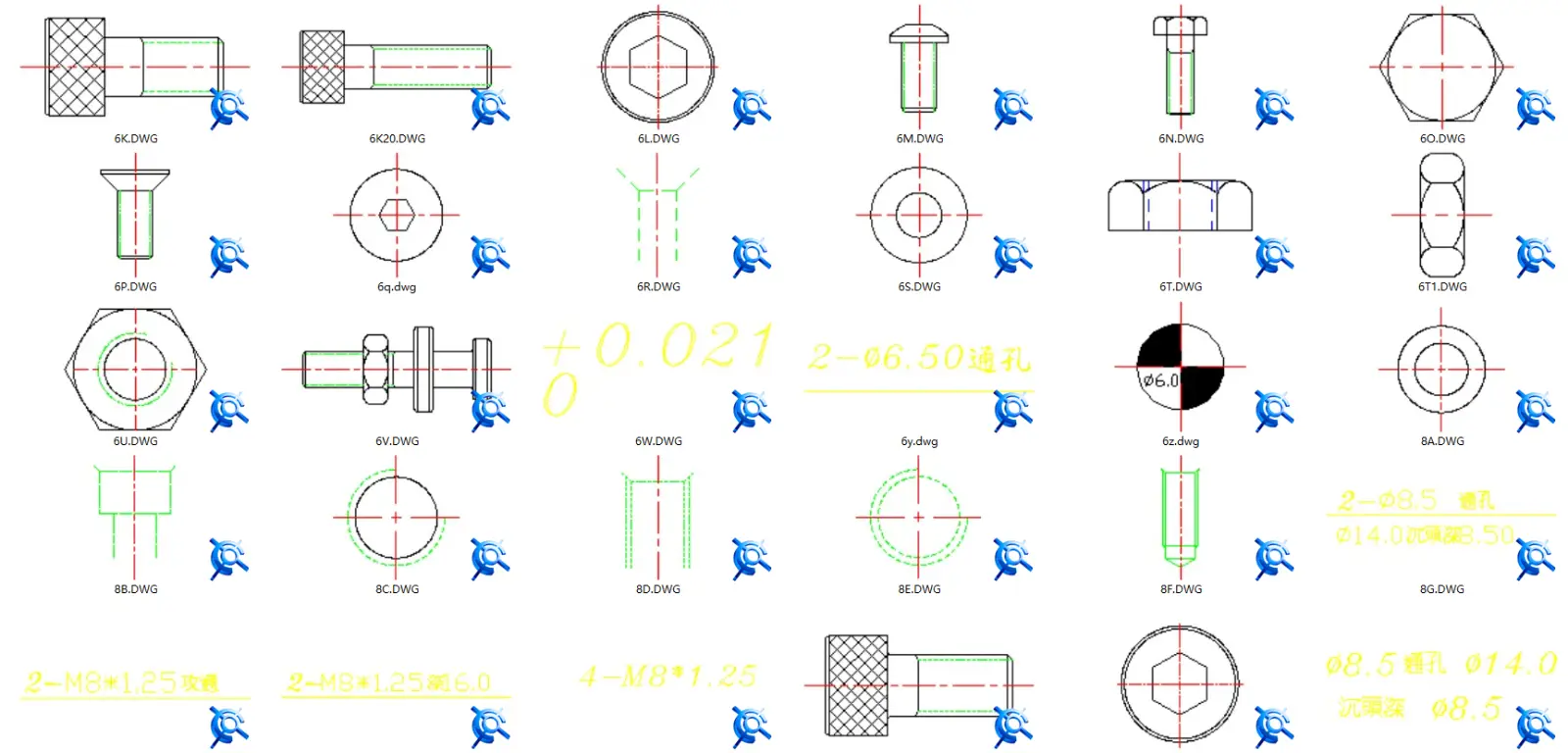

🔶 M4 ~ M6 中小型系列

• 4D~4z（M4*0.7、通孔、沉头孔系列）
• 5A~5z（M5*0.8、通孔、沉头孔系列）
• 6A~6z（M6*1.0、通孔、沉头孔系列）
• 包含各规格对应的螺钉主视图、俯视图与侧视图

* M4~M6中小型标准件图块，适用于通用机械装配

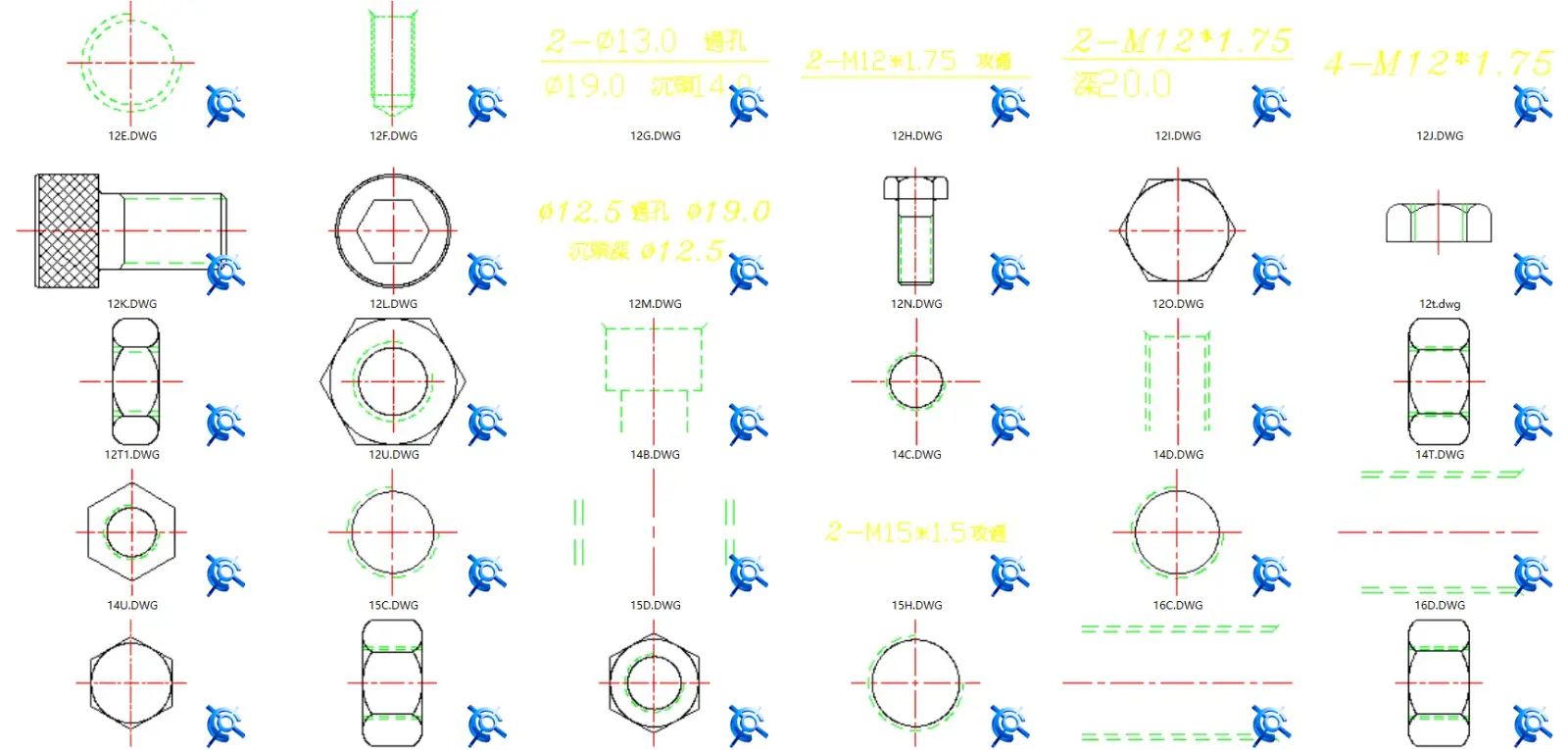

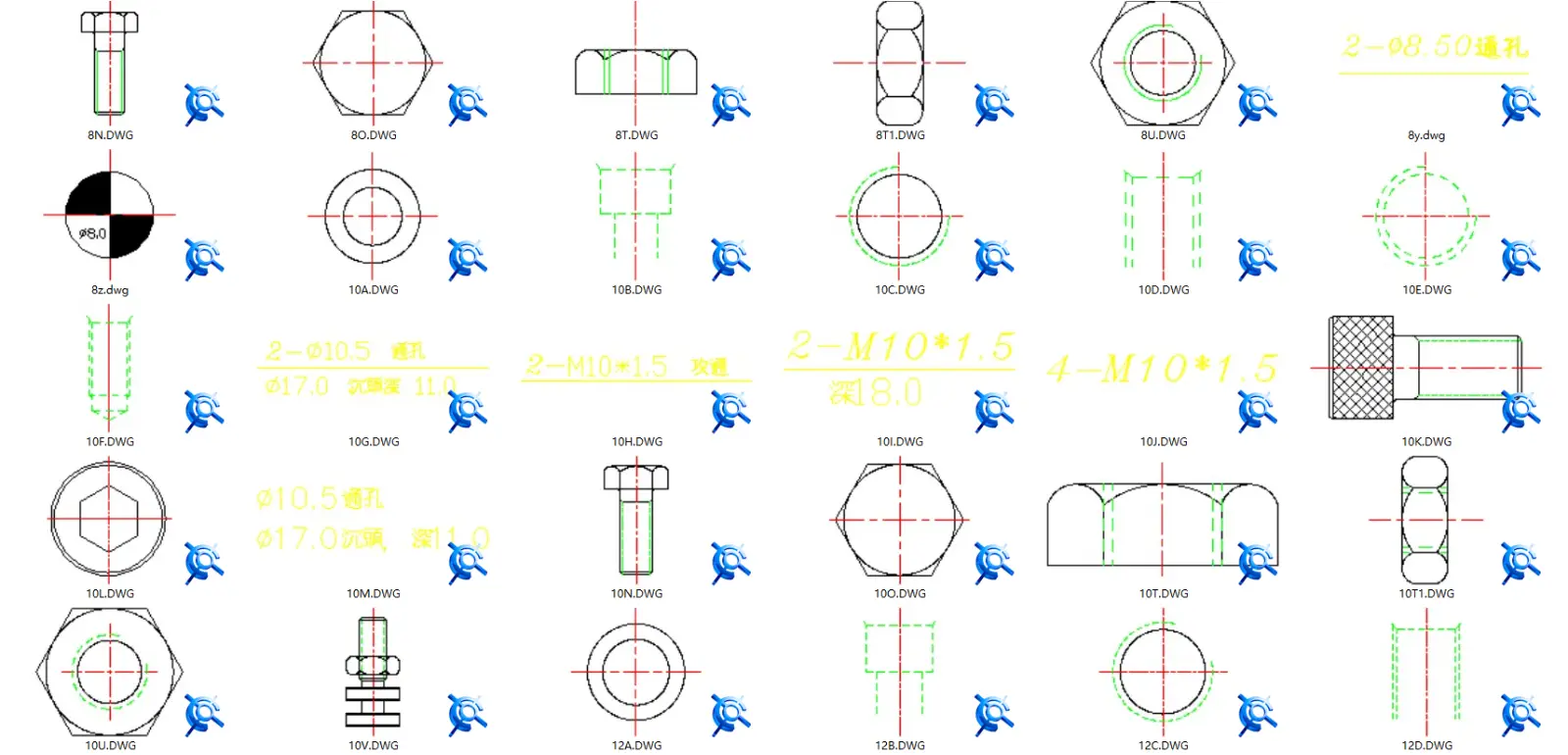

🔷 M8 ~ M16 中大型系列

• 8A~8z（M8*1.25、通孔、沉头孔系列）
• 10A~10z（M10*1.5、通孔、沉头孔系列）
• 12A~12z（M12*1.75、通孔、沉头孔系列）
• 14D~16D（M14/16配套视口与图块）

* M8~M16中大型标准件图块，适用于重型机械与结构件

🟢 图块功能说明

• A/B：一般视图与剖视图
• C/E：通孔与沉头孔视图
• D/F：配合零件或侧视图
• H/I/J：螺纹孔攻深与通孔标注
• K/L/M/N：装配视图与紧固件视图
• O/P/Q/R：特殊工艺孔与端面视图
• S/T/U：整体外观与装配状态

🔹 多视口覆盖：「一个标准件包含主视图、俯视图、侧视图、沉头孔、通孔等多种视口图块，满足不同绘图需求」
🔹 图块插入：在 AutoCAD 中通过 「插入」→「块」 或拖拽方式，将图块放入图框内，「即插即用，尺寸比例全部统一」
🔹 图层管理：图块插入后，可通过 「图层」 控制显示，「把标准件放在单独的图层上，方便批量编辑和打印控制」
🔹 属性编辑：图块插入后，可通过 「特性」 面板修改尺寸和位置，「改个比例，就是一个新的规格」
🔹 设计效率：「以前画一张装配图要半天，现在标准件全部拖拽完成，省下的时间够做三套方案」

① 插入前「设置好图层」

将标准件图块放在 单独的图层 上（如「标准件」层），「方便批量编辑和打印时控制线宽」。不要与设计零件的图层混在一起，否则后期改图会崩溃。

② 图块比例「要统一」

图块插入时 比例默认是 1:1，「如果你的图纸比例是 1:2 或 1:5，记得在插入时调整比例」。否则螺钉画出来比零件还大，闹笑话。

③ 图块「别随便炸开」

图块炸开（EXPLODE）后就变成普通线条了。「炸开容易，再组合就难了」。建议用「编辑块」命令修改图块，或者用「特性」面板调整尺寸。
