搞混凝土预制管桩设备的机械兄弟，大概率都踩过张拉工装设计的坑！PHC预应力管桩生产，模具合模张拉是核心工序，张拉机构既要扛住巨大预应力拉力，又要适配300mm标准管径模具，尺寸配合、受力结构稍有差错，生产现场直接崩模具。

今天直接给大家分享一套落地量产的张拉机构SW全套图纸，不是网上那种残缺零件、只有装配体的半成品，从总装到每一片模具分瓣壳体、张拉活塞、螺纹拉杆全部带独立SLDPRT零件源文件，拿来改改尺寸就能直接出加工图纸。

全套零件拆分图纸

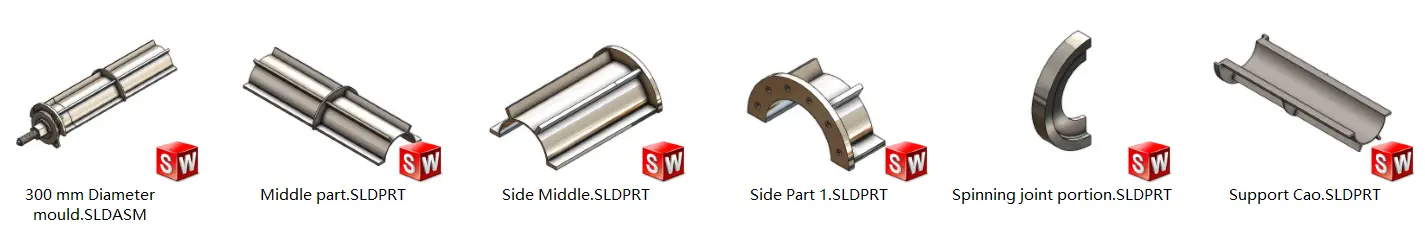

全套零件拆分结构示意图
  • 300 mm Diameter mould.SLDASM —— 整套张拉机构总装配体，一键打开完整结构，可直接干涉检查、受力仿真
  • Middle part.SLDPRT —— 管桩模具中间标准半壳零件，适配300mm管径标准管桩
  • Side Middle.SLDPRT —— 模具中段侧边过渡壳体，衔接中间壳体与端部法兰结构
  • Side Part 1.SLDPRT —— 模具端部半圆法兰壳体，预留螺栓安装孔，用于张拉机构固定锁紧
  • Spinning joint portion.SLDPRT —— 张拉旋转铰接组件，实现张拉过程轻微角度补偿，防止拉杆别劲断裂
  • Support Cat.SLDPRT —— 模具底部支撑托壳，承载管桩模具自重，分担张拉拉力载荷

很多同行找图纸只找到单一壳体零件，缺张拉活塞、螺纹拉杆、端部固定法兰，根本拼不出完整工装。这套模型是工厂实际投产使用的结构，所有零件装配配合关系全部约束完整，无缺失配合、无悬空零件。

张拉机构工作原理

1. 模具合模固定

整套300mm管桩模具由中间壳体、侧边壳体、端部半圆法兰拼接成完整圆筒模具，底部支撑托壳托住整套模具，保证模具不会侧翻移位。

2. 预应力钢筋穿模张拉

管桩内部预应力主筋穿过模具两端，张拉机构的长螺纹拉杆、活塞组件顶住模具端部法兰，外部液压油缸拉动拉杆，给内部钢筋施加标准预应力。

3. 铰接结构消除别劲应力

图纸里的旋转铰接部件是设计亮点！液压张拉时油缸难免有微小角度偏差，铰接结构可以自适应微调角度，避免硬连接导致拉杆、模具法兰出现疲劳裂纹，大幅延长工装使用寿命。

4. 张拉保压、混凝土浇筑成型

拉力达到工艺标准后锁死拉杆螺母，保持钢筋预应力，向模具内浇筑混凝土，混凝土凝固后再释放拉力，脱模得到成品PHC预应力管桩。

这套图纸能解决哪些问题？

  • 新手机械设计快速入门：预制管桩工装结构直接参考，不用从零构思模具分瓣、张拉固定结构
  • 项目投标、方案汇报直接用：3D渲染图可直接放进设备方案PPT，可视化结构客户一眼看懂
  • 尺寸快速修改复用：300mm管径模具，直接缩放壳体直径，就能适配400/500/600mm其他规格管桩
  • 有限元仿真基础模型：完整装配体无配合报错，可直接导入Simulation做张拉拉力应力、模具刚度校核
  • 车间加工出图模板：零件全部带标准建模特征，直接生成工程图，标注尺寸、公差、焊接工艺要求
