在使用 SolidWorks 绘制工程图的过程中，字体乱码、显示问号、方框是新手最常遇到的问题之一：要么自己打开图纸文字变成乱码，要么发给同事、客户后对方打开字体显示异常，严重影响图纸的可读性和工作效率。
        工程图字体乱码的核心原因，大多是缺少对应国标字体、工程图模板字体设置不匹配、跨软件 / 跨版本兼容问题三类。
文整理了 3 种最实用的解决方法，覆盖不同使用场景，新手跟着步骤操作就能快速解决问题。

方法一：替换工程图默认字体（最快解决，日常出图首选）

适用场景：自己新建工程图时字体乱码，或打开他人图纸后仅需快速查看，不需要保留原字体样式。

这是最快捷的解决方式，直接将工程图的默认字体替换为系统自带的兼容字体，一步解决大部分乱码问题。
操作步骤：

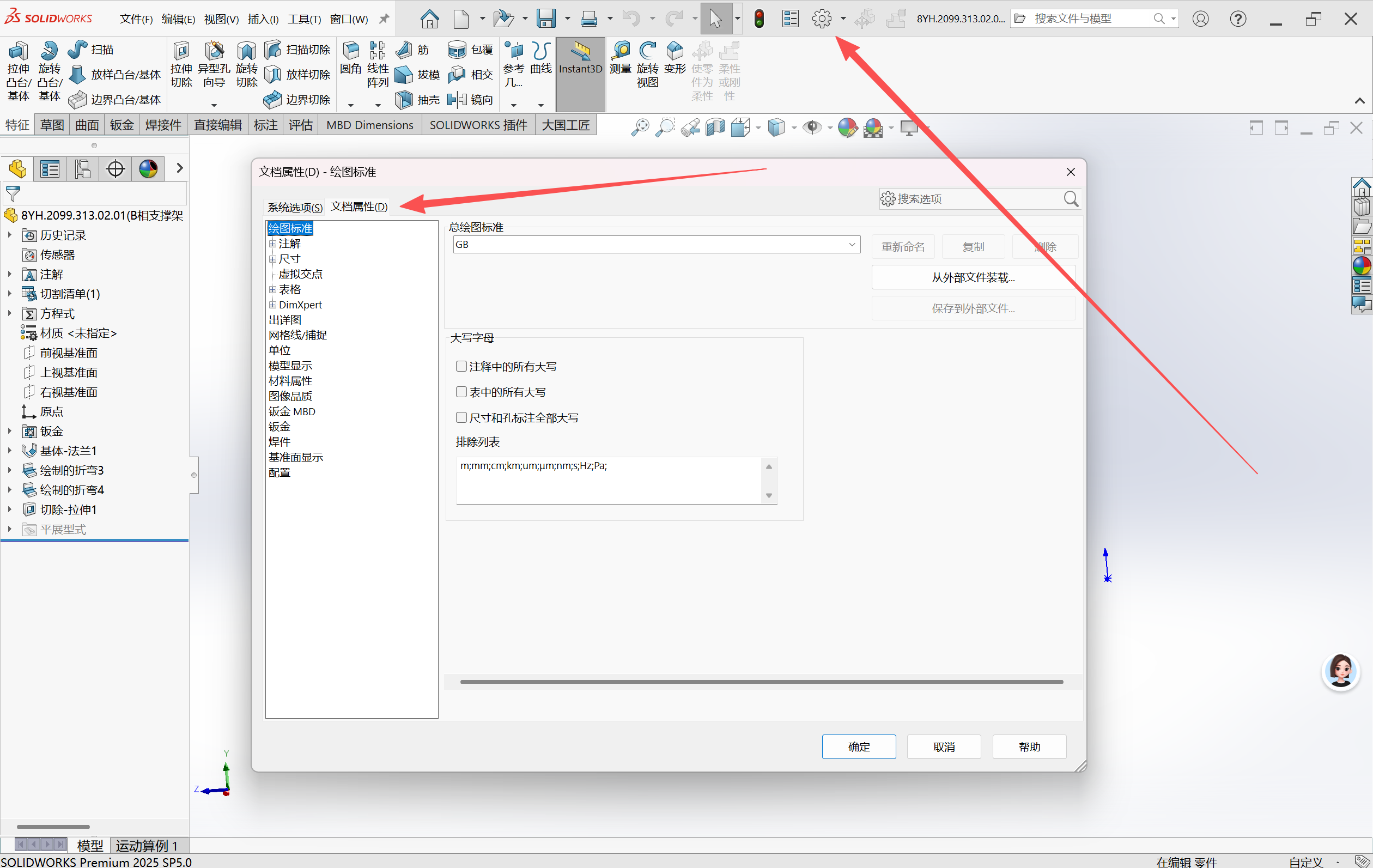

    1. 打开出现字体乱码的 SolidWorks 工程图文件，点击顶部菜单栏的「选项」，进入「文档属性」设置界面。

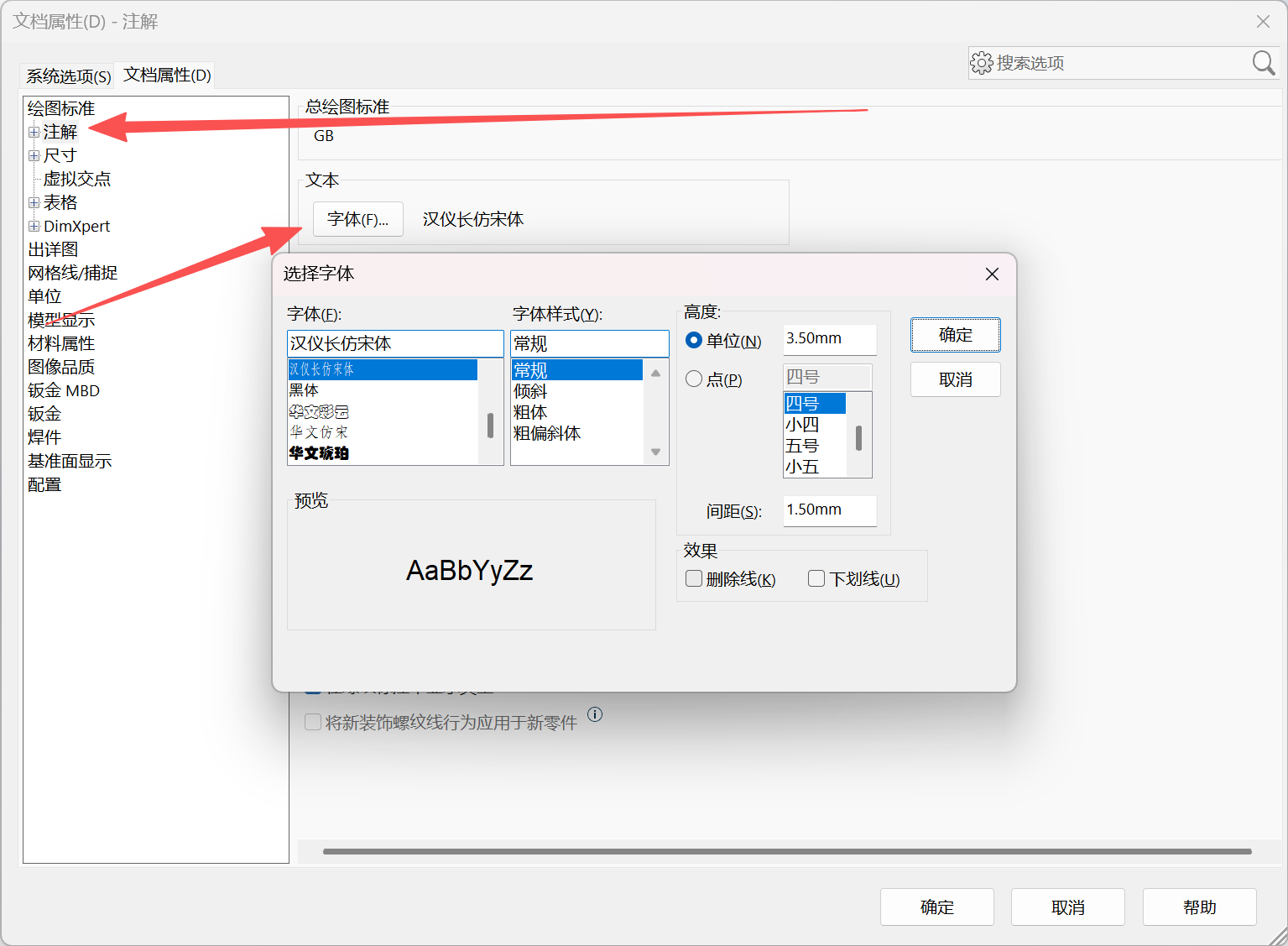

    2. 在左侧列表中找到「注解」-「字体」选项，点击进入字体设置页面。

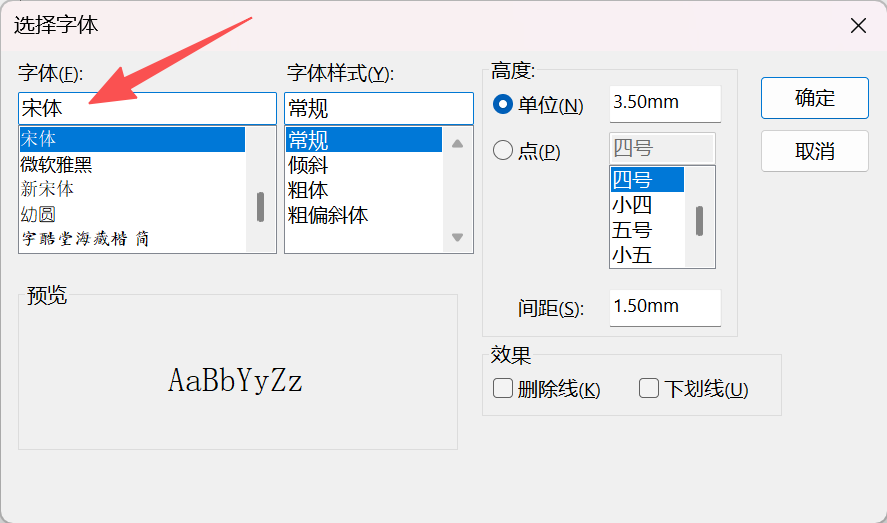

    3. 将默认字体修改为系统自带的「宋体」或「微软雅黑」，字号保持不变，点击「确定」应用设置。
    4. 若仅部分注解乱码，可单独选中乱码的文字，在左侧特征栏中直接修改字体，无需全局替换。
小提示：如果是批量图纸出现乱码，可以通过修改工程图模板（.drwdot 格式）的默认字体，后续新建图纸将自动沿用设置，避免重复操作。

方法二：安装国标字体库（根治问题，符合制图规范）

适用场景：需要严格遵循 GB/T 4457 制图标准，工程图要求使用长仿宋字体，保证企业内部图纸格式统一。

机械行业工程图默认要求使用仿宋_GB2312长仿宋字体，很多精简版系统、绿色版软件没有预装这款字体，是导致字体乱码最常见的原因。
操作步骤：
    1. 下载官方国标字体包：核心字体为「仿宋_GB2312.ttf」，可从系统安装包、官方字体库获取合规字体文件。

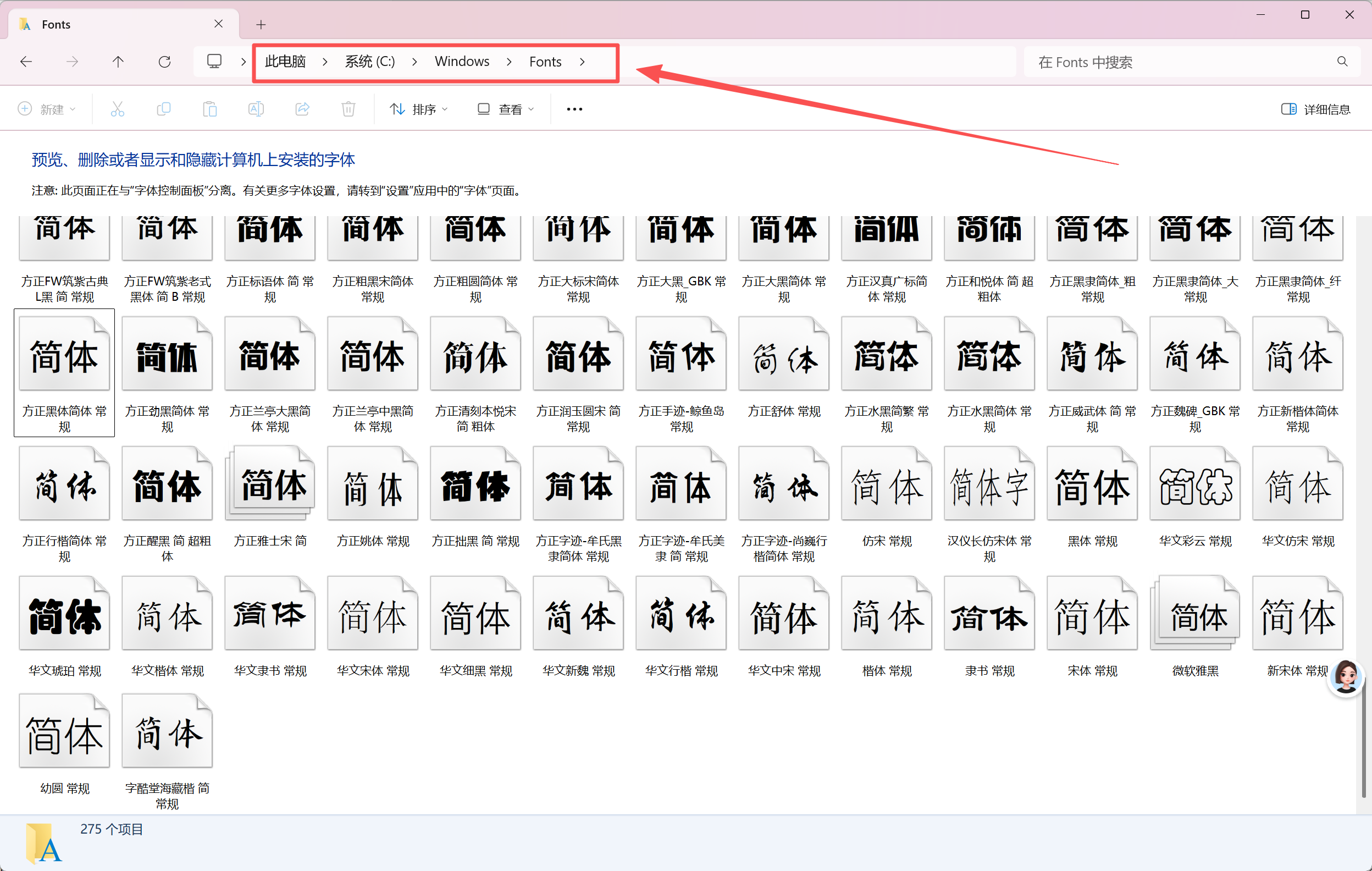

    2. 安装字体：选中字体文件，右键选择「安装」，或直接复制到系统字体目录 C:\Windows\Fonts 中。
    3. 重启 SolidWorks 软件，重新打开工程图，乱码即可恢复正常显示。
    4. 若仍有部分特殊标注乱码，可补充安装「黑体_GB2312」「楷体_GB2312」等配套国标字体。
规范提示：按照 GB/T 4457 制图标准，机械工程图推荐使用长仿宋体，字高符合标准字号要求。安装国标字体既能解决乱码问题，也能保证图纸符合行业规范。

方法三：导出 PDF 转曲处理（解决跨设备显示问题）

适用场景：图纸需要发给客户、外协厂家，担心对方电脑缺少字体导致打开乱码，需要保证文件在任何设备上显示一致。

这种方法不修改源文件，而是在导出 PDF 时将文字转为图形，彻底杜绝字体兼容问题，是对外发图的标准操作。
操作步骤：

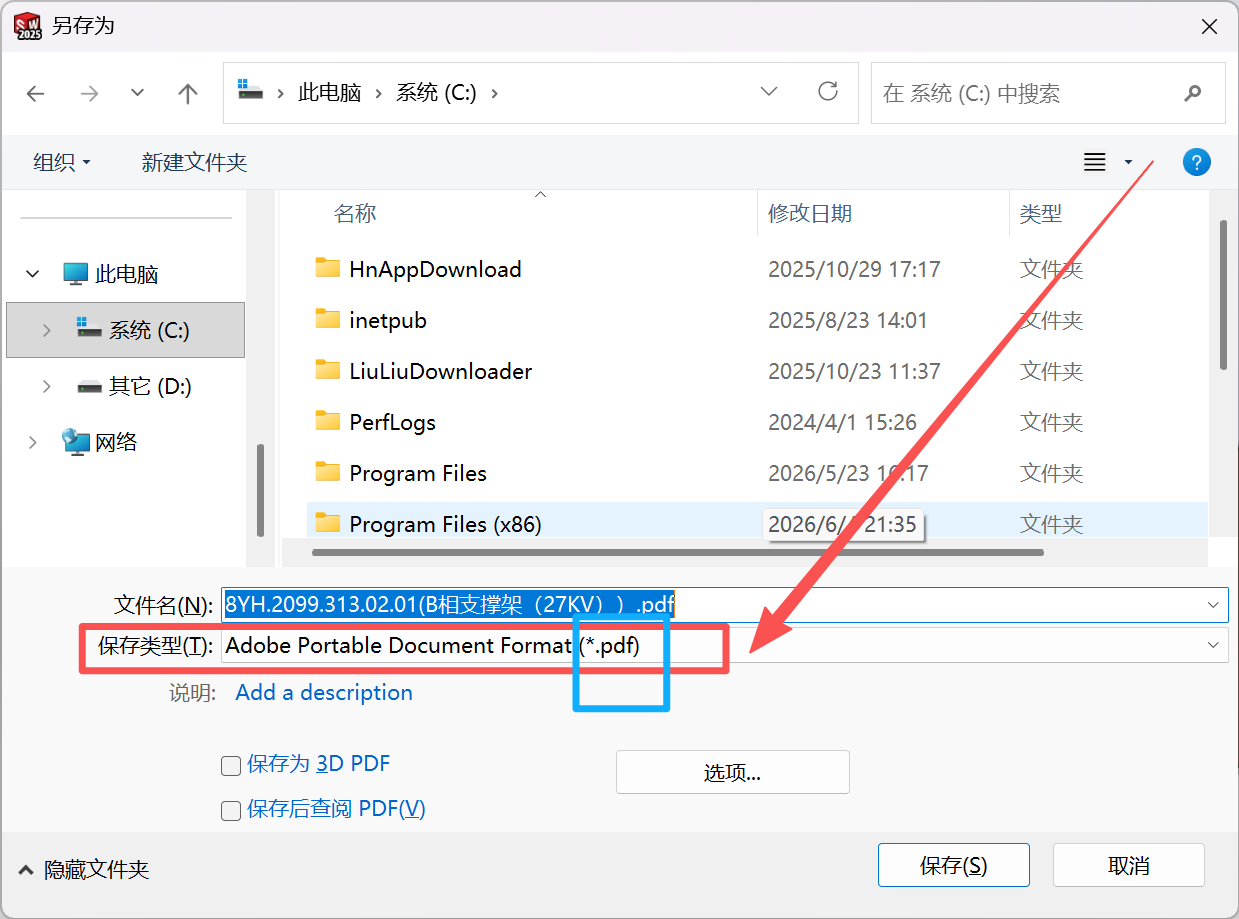

    1. 工程图绘制完成后，点击「文件」-「另存为」，选择保存格式为「PDF」。

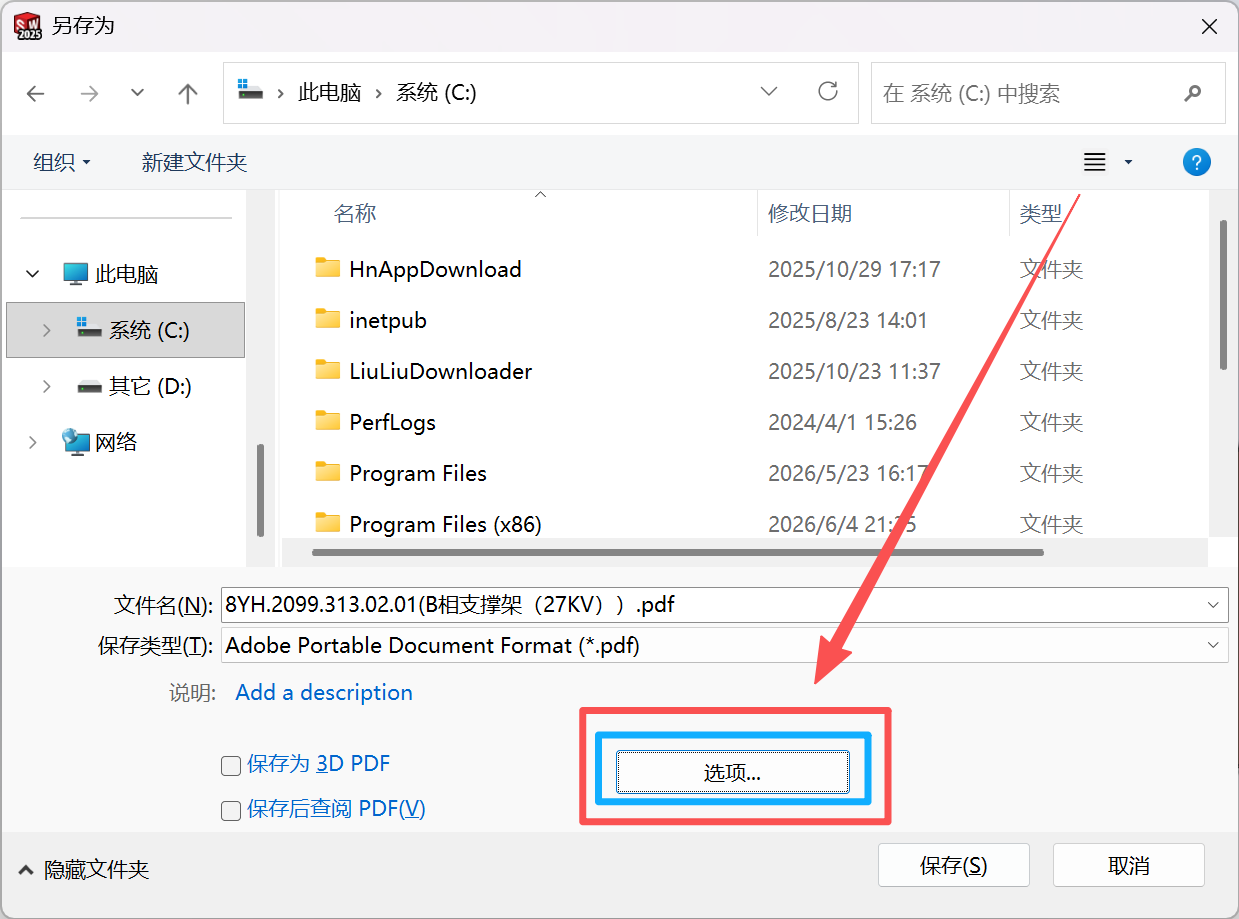

    2. 点击保存界面左下角的「选项」按钮，进入 PDF 导出设置。

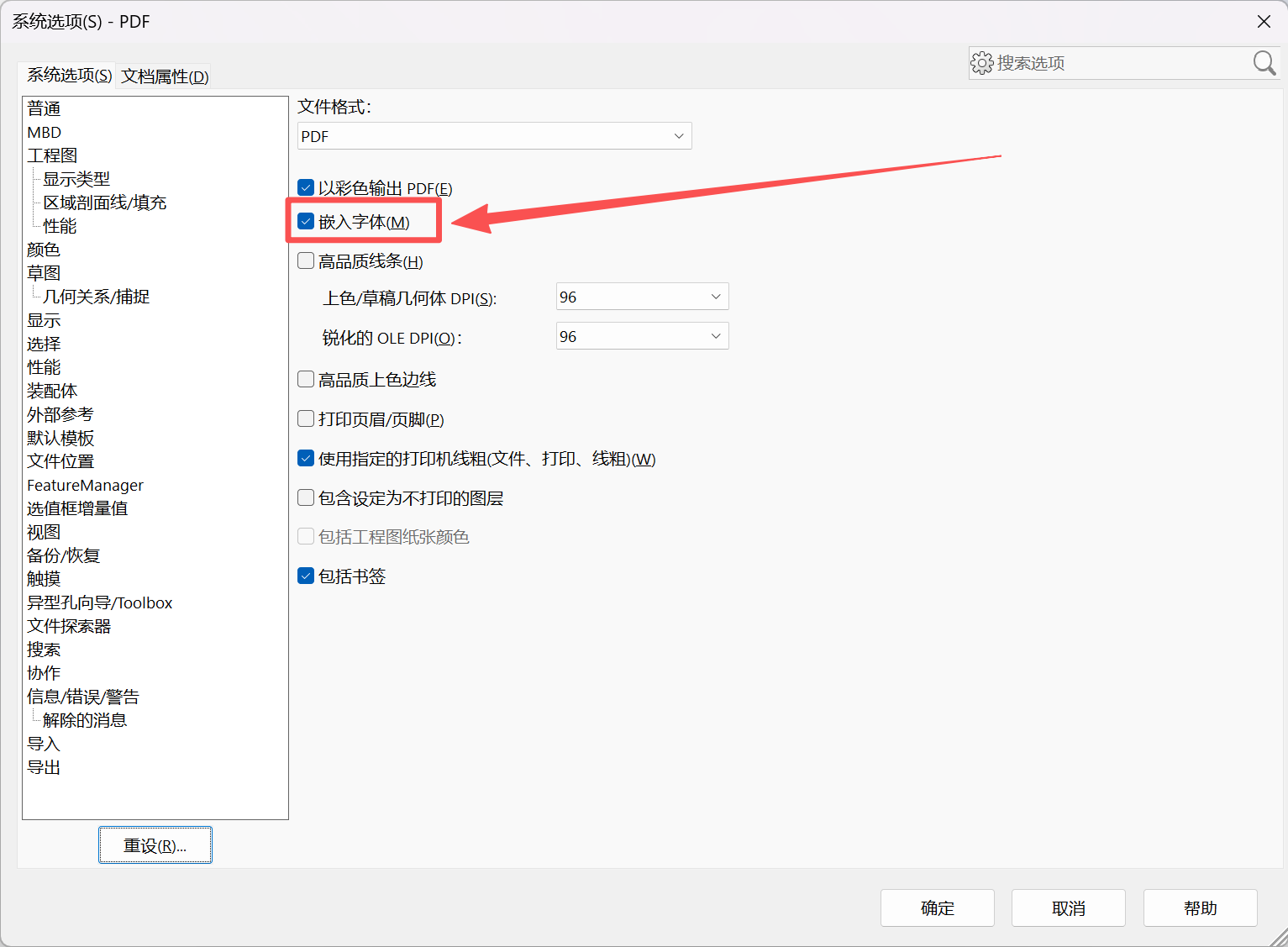

    3. 在设置中勾选「将字体嵌入文件」，若仍担心兼容问题，可勾选「以多线字体绘制 TrueType 文字」（即文字转曲线）。
    4. 确认设置后导出 PDF 文件，此时生成的文件在任何电脑上打开，字体样式都不会发生变化。
注意事项：转曲后的 PDF 文字无法编辑，仅用于查看和打印；建议保留原始工程图源文件，方便后续修改。

提示：新手常见避坑

    1. 尽量不要使用小众、特殊字体作为工程图默认字体，否则跨设备传输极易出现乱码，优先选用系统通用字体和国标字体。
    2. 若打开低版本 SolidWorks 保存的图纸出现乱码，优先尝试安装国标字体，而非直接修改图纸格式，避免破坏原文件参数。
    3. 企业内部建议统一工程图模板和字体标准，从源头避免不同岗位之间图纸打开乱码的问题。
    4. 字体安装完成后必须重启 SolidWorks 软件，否则软件无法识别新安装的字体。
        工程图字体乱码是非常基础但高频的问题，核心解决思路就是「缺字体补字体，要兼容就转曲」。掌握以上三种方法，基本可以应对工作中 90% 以上的字体乱码场景。
