52套CAD二维练习工程图PDF配套效果图-新手二维绘图三维建模素材

一、图纸资源简介

本次分享一套面向机械制图入门学习者的练习素材，包含52张标准PDF格式二维工程图，同步配套52张对应的零件效果图。整套图纸严格遵循机械制图国家标准绘制，视图表达清晰、尺寸标注完整，零件类型覆盖全面、难度循序渐进，既适合新手开展AutoCAD二维临摹绘图训练，也可作为三维建模的参考依据，有效提升识图与拆图能力。

二、资料内容明细

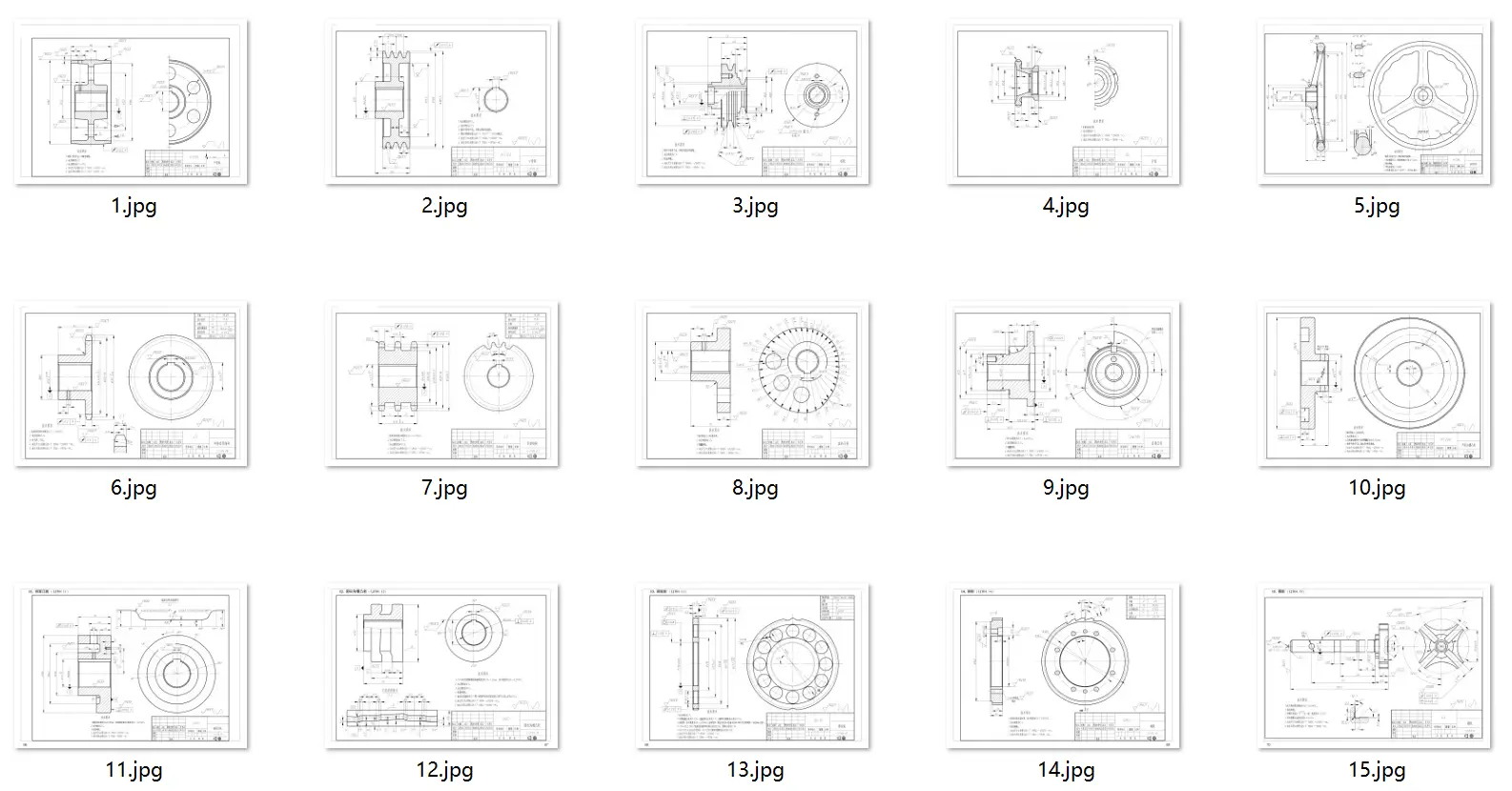

• 52套正式二维工程图：采用标准PDF格式，涵盖完整三视图、尺寸标注与基础技术要求，可直接导入CAD软件描图练习，也支持打印输出用于线下手绘对照；

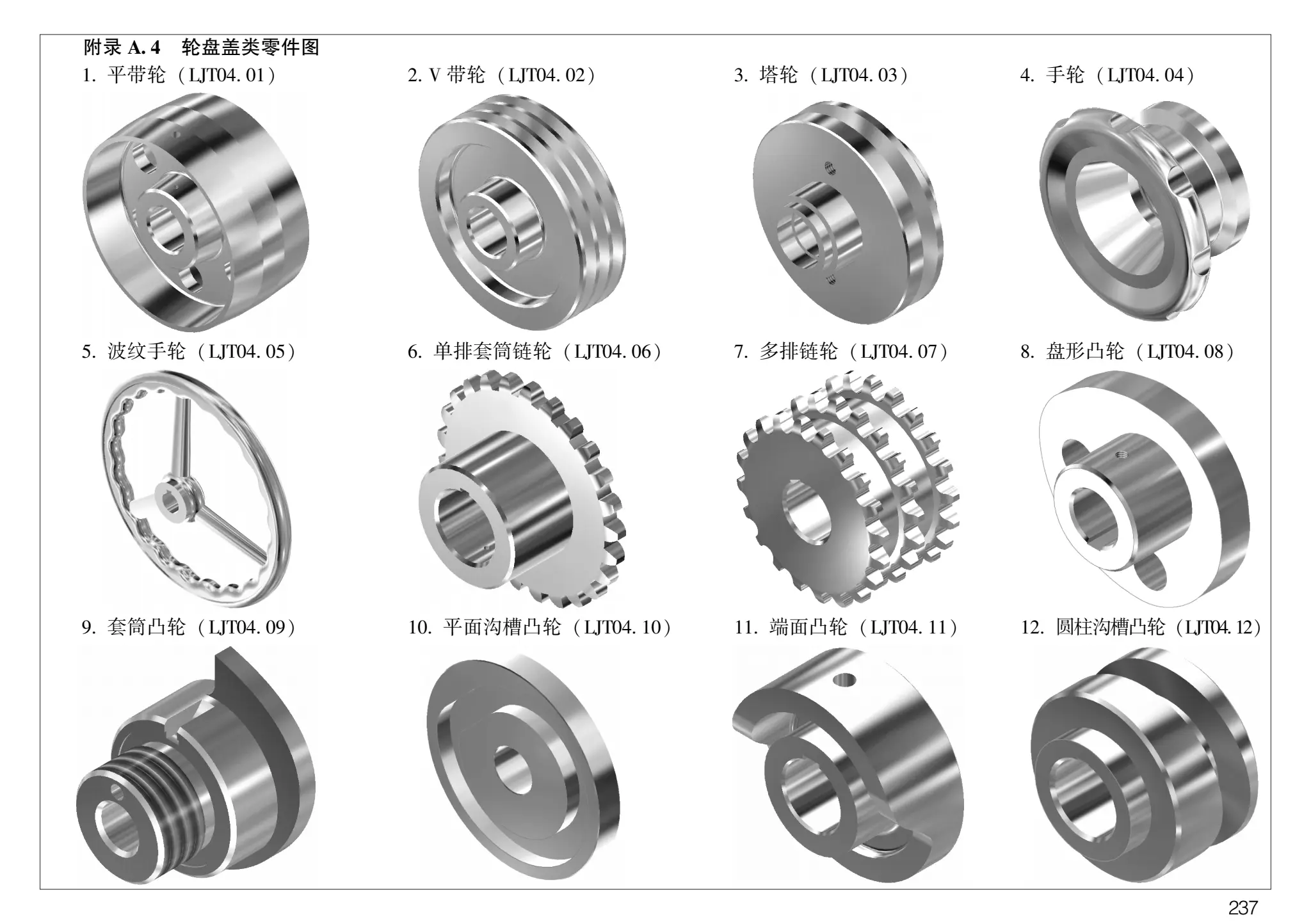

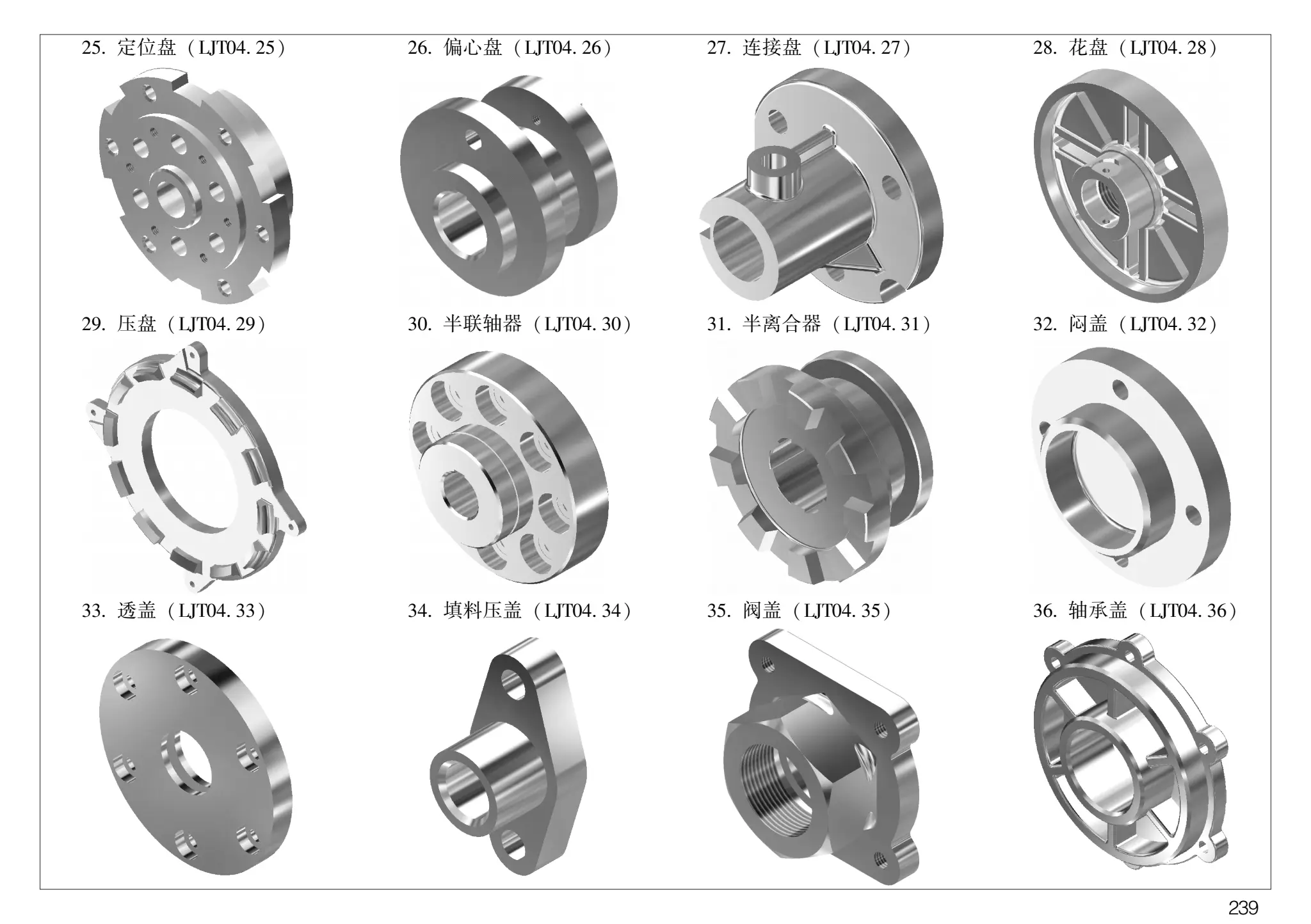

• 52张配套零件效果图：直观呈现零件立体结构，帮助新手快速理解二维视图的表达逻辑，建立空间想象能力，降低识图入门门槛；

• 零件类型丰富全面：覆盖轴类、盘盖类、支座、连接件等常见基础机械零件，难度由浅入深，适配从入门到进阶的练习节奏。

三、适合学习人群

• AutoCAD入门新手，练习二维绘图、尺寸标注、图层管理等基础操作；
• SolidWorks、UG等三维软件初学者，依托二维图纸完成建模与装配练习；
• 机械类专业在校学生，用作课后制图作业、课程巩固的训练素材；
• 刚入行的机械设计从业者，夯实读图、绘图的工程基础能力。

四、高效练习建议

1. 先对照效果图理解零件整体结构，梳理三视图的对应关系，掌握视图表达逻辑；
2. 将PDF图纸导入CAD软件，逐张开展临摹绘图，熟练掌握基础绘图与编辑命令；
3. 进阶训练：脱离效果图，仅凭二维工程图独立完成三维建模，锻炼空间识图能力；
4. 练习全程参照机械制图国标规范，统一线型、标注样式，养成标准化绘图习惯。

五、使用注意事项

1. 本套图纸为学习练习素材，仅供个人训练使用，不可直接用于工业产品加工生产；
2. 练习过程建议搭配机械制图国家标准资料，规范绘图细节，夯实专业基础；
3. 完成绘图或建模后，请对照原图核对尺寸精度，及时总结易错点并巩固提升。
