干货放送｜AC双摆五轴转台总成 免费三维图纸直接领！

今天分享一套完整AC轴双摆转台总成3D图纸，内部电机、刹车、油路、散热块、法兰安装结构全细节完整保留，无简化、无阉割，拿来改型、有限元仿真、写课题、做竞赛模型一步到位！

一、图纸预览查看

五轴加工中心AC轴双摆转台总成

二、这套 AC 双摆转台到底强在哪？一眼看懂内部结构

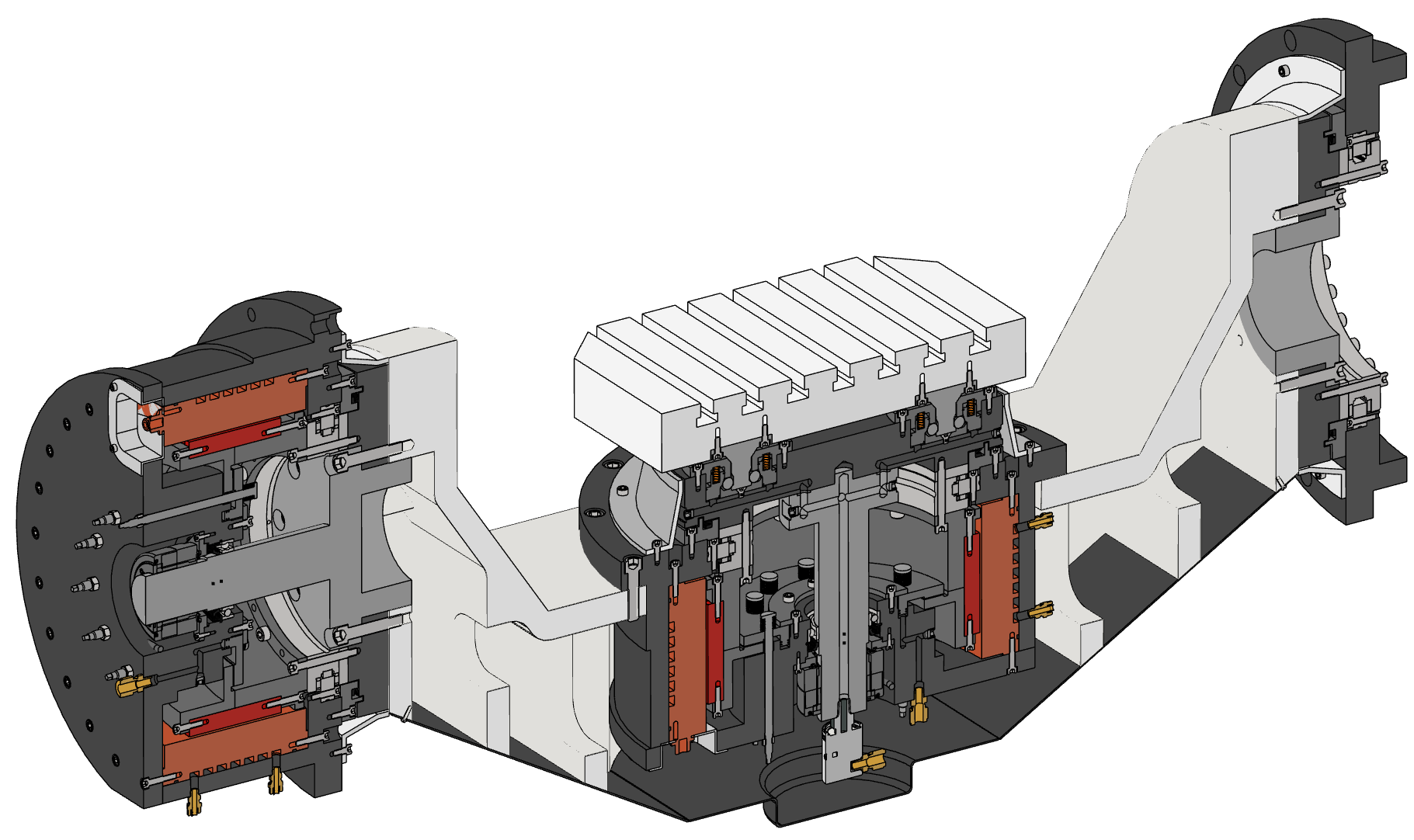

先看剖视总图，整套总成分为三大核心模块，新手也能秒懂布局逻辑：

1. 左侧 A 轴摆动头单元 内置力矩电机定子转子、液压锁紧碟簧组件、密封油路、端面安装法兰。红色区块为电机定子散热冷却结构，预留温度传感器安装接口，轴向端面多组螺纹孔适配各类机床床身对接，高精度端面定位止口，重型切削不抖振。
2. 中部 C 轴回转基座主体 整套转台核心承载区，上方白色阶梯式散热散热器直贴 C 轴力矩电机壳体；左右双侧对称布置水冷冷却通道、液压夹紧机构；中间竖向定位芯轴集成光栅读数头安装位，回转分度精度、重复定位余量直接拉满。内部轴承、配流阀、油管接头全部建模到位，不用自己二次补画标准件。
3. 右侧加长支撑摆臂与尾支撑单元 长工件重载支撑结构，尾端分体式支撑法兰，适配加长叶轮、模具、航空结构件加工，双侧辅助锁紧机构抵消大切削力倾覆力矩，兼顾 AC 双摆的灵活性与立式五轴的刚性。

整套结构没有偷工减料，液压接头、弹簧、定位销、密封槽、走线槽全部完整建模，STP 通用格式，UG/SolidWorks/CATIA/COMSOL/ANSYS 全部兼容导入。

三、设计师专属福利：图纸能拿来干什么？实用性拉满

1. 结构改型开发

想做自家机床配套转台、轻量化小型五轴、桌面级五轴设备？直接在此总成基础上修改壳体壁厚、更换力矩电机规格、调整摆臂行程，省去从零搭建装配的几十小时工作量。

2. 多物理场仿真分析

• 结构力学：重载切削下转台壳体应力、轴承倾覆力矩校核
• 热仿真：水冷散热器、电机温升散热仿真（自带完整冷却流道结构）
• 电磁仿真：力矩电机定子转子磁场仿真，内部电机模型完整保留

3. 课程/竞赛/毕业设计素材

机械专业毕设、电子设计大赛、智能制造竞赛，五轴机床转台是超高分选题，完整装配图+剖视结构图直接支撑图纸附录、三维展示、仿真对比章节。

4. 工艺、加工、工装学习参考

内部油路布置、密封分段设计、分体铸造壳体结构、力矩电机直驱布局，做机床工艺、工装夹具设计的朋友可以借鉴成熟大厂同款结构思路。

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
