机械 DIYer 狂喜！1.6cc Lobo灰狼迷你双缸二冲程发动机完整开源图纸 + 全流程加工手册一次性放出，普通车床铣床就能从零铣出一台能平稳运转的微型引擎，新手也能落地！

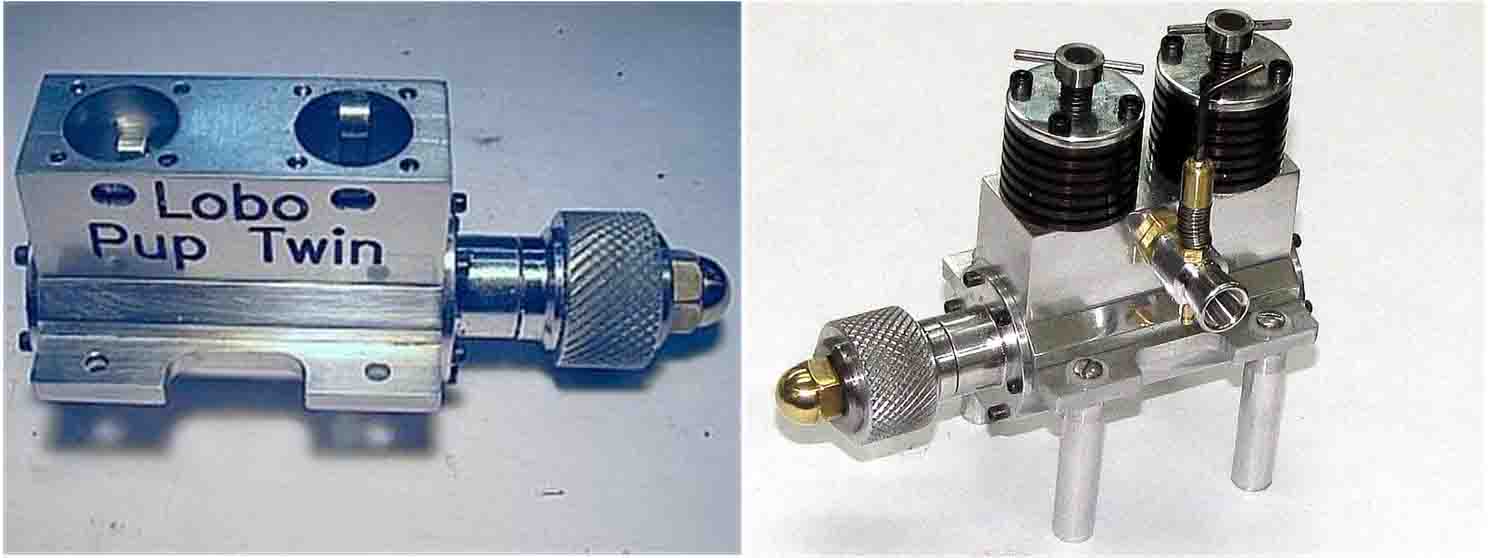

一、机型简介

1 命名小故事

设计师取名 Lobo（墨西哥灰狼）：灰狼耐力稳、不暴躁，对应这台机子主打平顺低转速输出；作者加工烦闷时会带小狗去沙丘对月嚎叫，是独属于机械匠人的小浪漫。

2 核心参数

  • 总排量 1.6cc，缸径 0.375、行程 0.438，行程缸径比 1.17
  • 极限转速 10000 转，复古 50 年代侧扫气孔二冲程结构
  • 双缸 180° 对置分体曲轴，曲轴箱可正反互换，进气排气自由切换
  • 拓展玩法：加长后端曲轴销，即可改成双输出轴竞速机型

3 选材清单

曲轴箱 6061 铝、连杆 2024 铝、曲轴 12L14 钢、轴套可选 660 青铜 / 特氟龙密封滚珠轴承

二、设计亮点

1 分体组合曲轴

摒弃分体连杆，两根曲轴单独加工后胶粘固定，曲柄销天然 180° 对置，加工难度大幅降低，双缸做功更均匀。

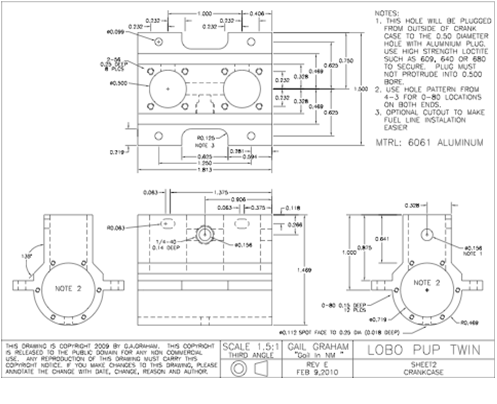

曲轴箱加工图纸

2 耐燃料密封方案

硝基燃料含乙醚，普通橡胶油封会溶胀，标配双层特氟龙密封轴承；嫌轴承麻烦可直接镗铝制滑动轴套，零额外耗材。

3 极低加工容错

配气正时保守，无复杂气门结构；箱体正反通用，新手调试、改装空间充足。

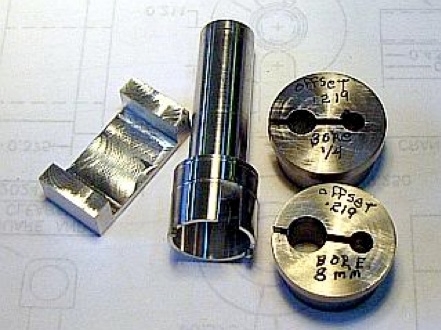

全套自制工装

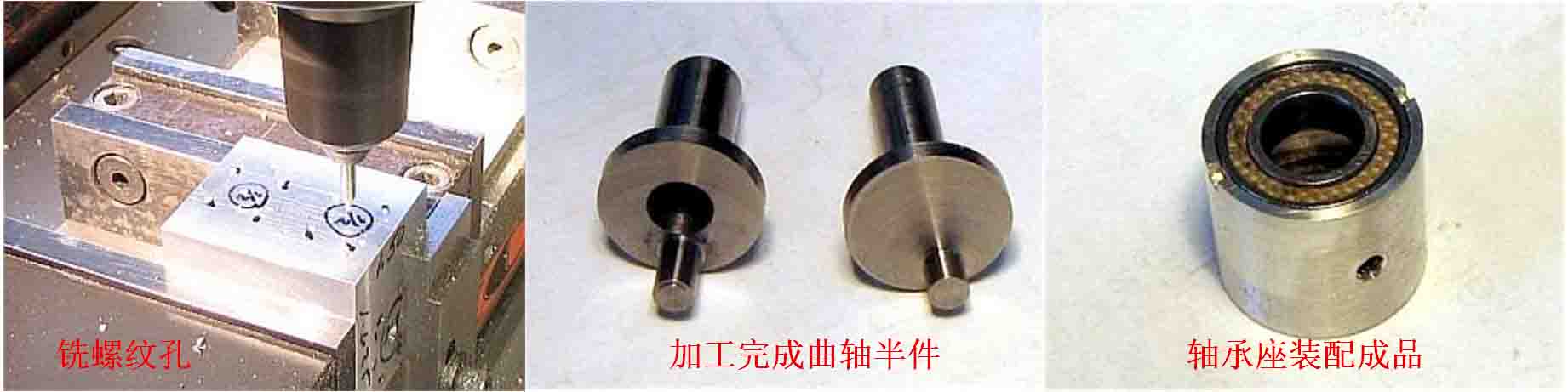

三、加工流程

整机加工顺序：曲轴箱→专用工装→连杆→轴承座→分体曲轴→前输出轴→端盖 / 桨配件
  • 曲轴箱（整机骨架）

1.75 寸方铝坯六面找平，先攻全部微型细牙螺纹，避免深孔加工后断丝报废；车床镗曲轴主孔，铣床加工气缸孔、燃油通道；铣削外形后 45° 倒角优化外观，后端油路孔配铝堵 + 乐泰 680 密封抹平。

  • 配套专用工装（必做）

两套偏心分体筒夹（车削曲柄销专用）、180° 相位定位槽、曲轴装配定位工具，不用反复打表找正，大幅降低偏心加工跳动误差。

  • 受力件连杆

2024 铝 CNC 批量成型，两端孔预留余量，最后铰孔控间隙，孔口去毛刺防刮曲轴。

  • 分体曲轴核心

两根钢件单独精车，溶剂清洁后乐泰 680 对接锁死；曲柄销用筒夹偏心车削，完工标准：连杆可依靠自重顺滑垂挂无卡顿。

  • 两套轴承方案任选

滚珠轴承装配省事；青铜轴套带油槽，耐磨适合长期低速运转，图纸均标注完整尺寸。

四、文件内容

1. 原版工程图纸

整机总装图、曲轴箱尺寸图、连杆 + 曲轴 + 工装零件图、轴承座 / 端盖零件图、螺旋桨驱动配件图，尺寸标注完整。

2. 完整版加工技术文档

  • 车床 / 铣床刀具、切削参数、工序分步说明
  • 英制细牙螺纹公制替换对照表（0-80/M1、2-56/M1.4）
  • 乐泰胶装配、轴承压装、去毛刺抛光实操方案
  • 装配校准、新机磨合、燃料适配调试规范
