做自动化机械设计的朋友一定懂这种痛苦：刚搭完机架、选好气缸，回头要插电磁阀、管接头、鱼眼接头、安装座、消音器这些零散气动小件，就得挨个去厂商官网搜模型、调尺寸、适配选型，一晚上大半时间全耗在找标准件上，画图效率直接腰斩😮‍💨

今天直接给大家整理好了一整套可直接复用的气动元件SolidWorks三维图库，从气缸配套配件到各类气管接头、调压检测元件全覆盖，两张大图就是整套库的预览，下载后拖进装配体就能用，彻底告别重复建模。

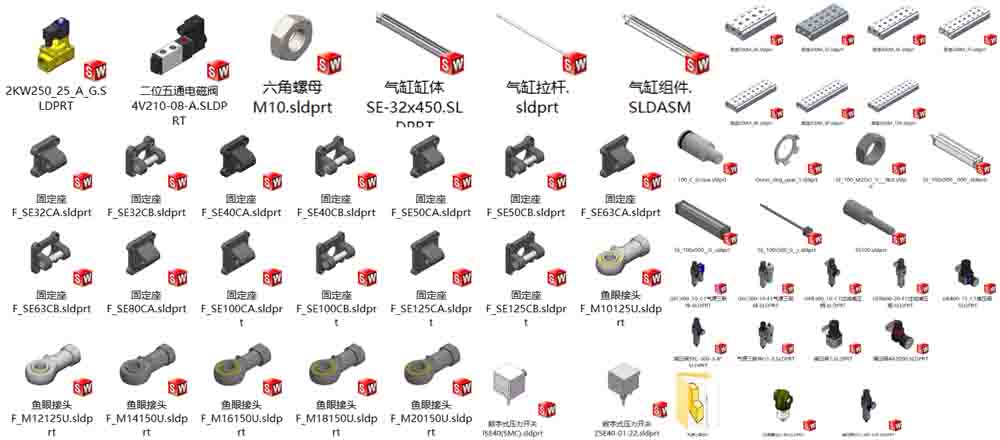

一、气缸核心配套组件

气缸作为气动执行件，零散配件最多，本套图库全部整理完毕：

  • 阀类：2KW 系列流体阀、4V210-08 经典二位五通电磁阀，常用换向阀直接调取；
  • 气缸本体结构件：SE 系列不同行程缸体、拉杆、气缸总装配体，气缸主体不用从零绘制；
  • 安装固定座：CA/CB 两种安装样式，覆盖 SE32/40/50/63/80/100/125 主流缸径，脚座、法兰安装的底座一应俱全；
  • 传动连接件：多款规格鱼眼接头，适配不同活塞杆螺纹，气缸和负载的铰接安装直接套用；
  • 检测辅件：数显 / 机械式压力开关、磁性开关这类传感元件，气路检测元件也配齐；

另外还有锁紧螺母、缓冲件、阀座分流排这类小五金，细碎零件不用单独建模。

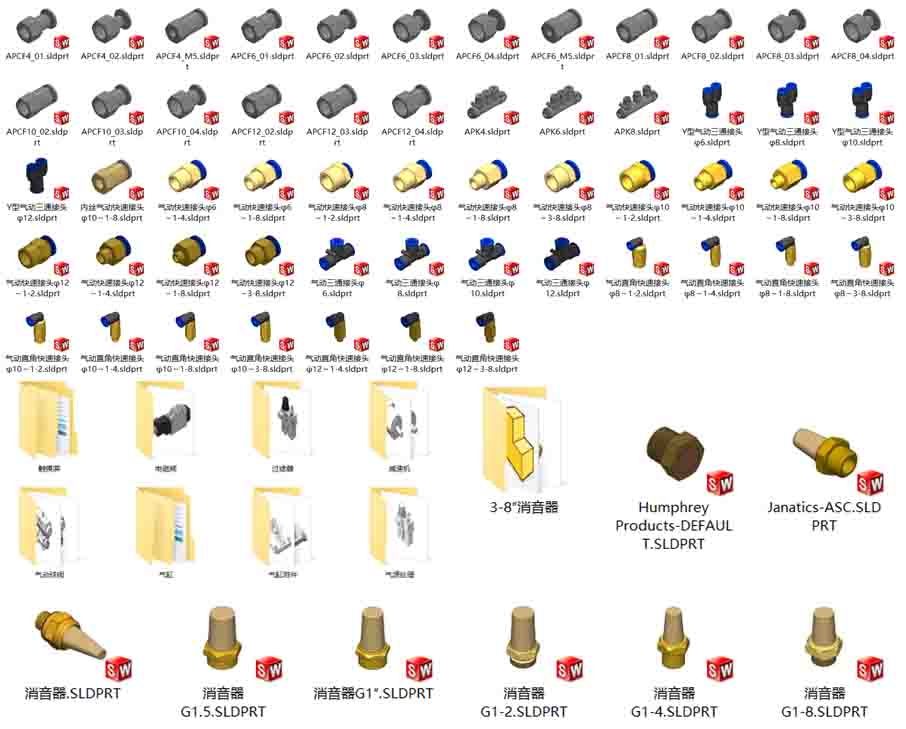

二、气管接头、消音器等气路辅件

气路布线最费时间的就是各式各样快插接头，这套图库把常用规格全部打包：

  • 直通 APC、弯通 APK 接头，适配 φ4/6/8/10/12 主流气管外径；Y 型三通、L 型直角快插接头，分流、转向气路直接调用；
  • 多款不同螺纹规格消音器，3/8 通用款、G1 系列不同尺寸，气缸排气降噪直接装配；

同时收纳过滤器、减压阀、电磁阀组件文件夹，气源处理三大件也配套齐全，搭建完整气动回路不用额外找模型。

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
