螺纹活接头模型库：图纸 + 干货

G6~G65全系列内螺纹活接头——管路系统的”快拆关节”

在管路系统里，有一种零件 「平时看着像个大螺帽，干的是让管子随时能拆能装的活」——没错，就是 螺纹活接头。

螺纹活接头是管路系统的 「快拆关节」。设备要检修？拧开活接头，管子就拆下来了。管路要延长？活接头一接，螺纹一拧，完美对接。「没有活接头，管路检修得把整根管子全卸了」。

这套 螺纹活接头模型库 收录了 G6、G8、G10、G15、G20、G25、G40、G50、G65 等全系列规格，均为内螺纹连接活接头——「从G6小口径到G65大口径，从六角螺母到内螺纹接口，一库全搞定」。

今天咱们就把这套 螺纹活接头 SolidWorks 模型库 摊开来讲讲，看看这些 「管路系统的快拆关节」，到底怎么选、怎么用。

📐 图纸大礼包

这套 螺纹活接头模型库，涵盖G6~G65全系列共9款模型，均为内螺纹活接头，是 SolidWorks 管路系统设计中 必备的快拆连接件标准件资源库。

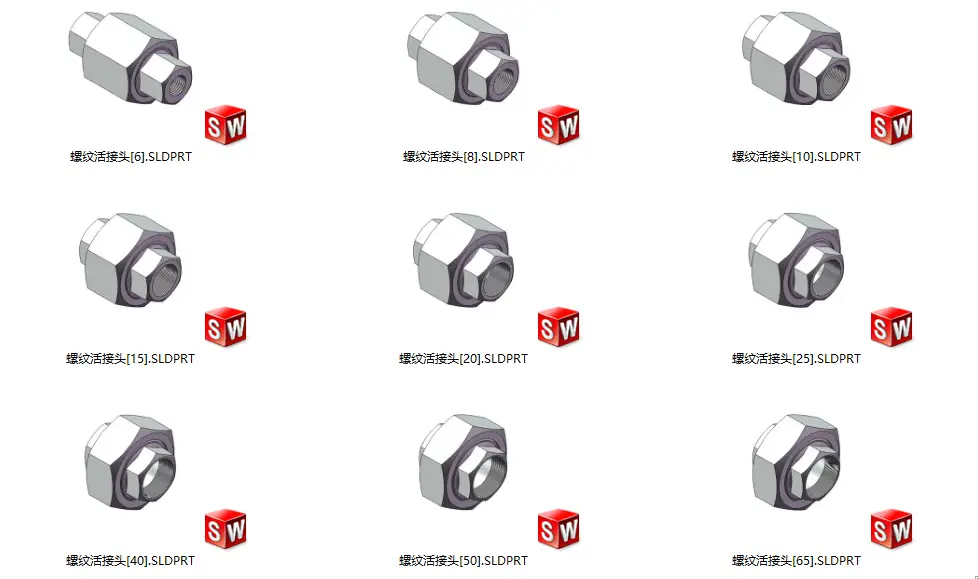

螺纹活接头SW模型库预览 螺纹活接头SW模型预览

文件格式
sldprt
规格范围
G6 ~ G65
连接方式
内螺纹

📦 活接头规格清单：

🔵 小口径系列

  • 螺纹活接头[6].SLDPRT
  • 螺纹活接头[8].SLDPRT
  • 螺纹活接头[10].SLDPRT
  • 螺纹活接头[15].SLDPRT
  • 螺纹活接头[20].SLDPRT

* G6~G20小口径活接头，适用于仪表管路、气动管路和精密设备连接

🔶 大口径系列

  • 螺纹活接头[25].SLDPRT
  • 螺纹活接头[40].SLDPRT
  • 螺纹活接头[50].SLDPRT
  • 螺纹活接头[65].SLDPRT

* G25~G65大口径活接头，适用于工业管路和大型设备连接

💡 一线老法师怎么说？ “以前画管路图，活接头全靠自己找标准件——『那个六角外形和内部密封面，画起来要命』。有了这套活接头库，G6到G65全都有，『拖出来直接用，螺纹尺寸和六角对边都对得上』。”

📊 数据参数

  • 文件格式 sldprt（SolidWorks零件）
  • 规格范围 G6 / G8 / G10 / G15 / G20 / G25 / G40 / G50 / G65
  • 连接方式 内螺纹连接
  • 结构组成 六角螺母 + 内螺纹接口 + 密封面
  • 适用场景 仪表管路 / 气动管路 / 液压管路 / 设备快拆接口 / 管路检修连接

⚡ 数据来源：螺纹活接头模型库文件包

🧠 技术原理

螺纹活接头选型的核心逻辑，一句话说就是 「按管径选规格，按压力选材质，按介质选密封」：

🔹 六角螺母体：「六角外形方便扳手操作，拧紧时受力均匀，不易打滑」。对边尺寸符合国标，扳手随手就能找到
🔹 内螺纹接口：「内螺纹与管子外螺纹配合，拧紧后形成密封」。螺纹精度直接影响密封效果，选型时注意牙型匹配
🔹 密封原理：「活接头内部有密封面，拧紧时密封面压紧，形成可靠密封」。常见密封形式有平面密封、锥面密封和O型圈密封
🔹 材质选择：「活接头通常用黄铜、不锈钢或碳钢制造，根据介质和压力选择」。腐蚀性介质选不锈钢，一般水气选黄铜
🔹 应用场景：「设备进出口装活接头方便检修，仪表管路装活接头方便校准」

螺纹活接头选型的原则：「先看管径（定G规格），再看压力（定材质壁厚），最后看介质（定密封形式）」。这套模型库把常用活接头都备齐了，设计时直接调用，省时省力。

🔨 实战场景

  • 仪表管路连接 —— 活接头方便仪表拆装和校准
  • 气动管路快拆 —— 设备检修时快速断开气路
  • 液压管路连接 —— 活接头承受高压，密封可靠
  • 设备进出口接口 —— 活接头作为设备与管路的过渡连接
  • 非标设备设计 —— 图纸库直接调用，免去重复建模

🛠️ 一句话：凡是「管路需要频繁拆装」的地方，活接头都是首选

🧰 一线实操

① 生料带「顺时针缠」

缠生料带时，要顺着螺纹旋向（顺时针）缠绕。「反着缠，拧的时候生料带全被推出来了」。一般缠3~5圈，太厚反而拧不紧。

② 拧紧「别用蛮力」

活接头拧紧时，用合适的扳手，力度适中。「用加力杆死拧，螺纹容易滑丝，六角也会被拧圆」。感觉拧到底了，再稍微带半圈就行。

③ 拆卸前「先泄压」

拆卸活接头前，务必先关闭阀门、排空管路压力。「带压拆活接头，介质喷出来可不是闹着玩的」。安全第一，泄压后再动手。
