麦迪插件工具·小型系列——夹具搭建的”定位专家”

在组合夹具的”乐高世界”里，基础板负责托底，角铁负责搭骨架，而真正把工件”抓”住的，还得看 支承件 和 定位件。

「单槽双槽角铁搭框架，定位导向支承定乾坤，台阶板垫板稳如山，V型铁菱形板管圆柱」。没有这些支承件，再大的基础板也只是个空台子。

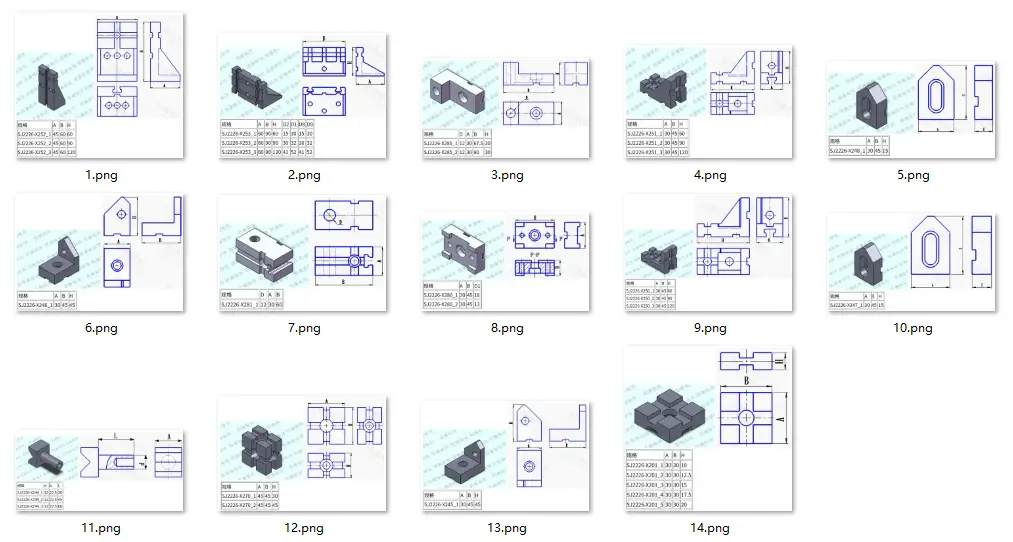

这套 麦迪组合夹具支承件库（补充包） 收录了 小型系列的各类支承件——「bbb014_单槽角铁、bbb015_双槽角铁、bbb016_台阶板、bbb017_右支承角铁、bbb018_右菱形板、bbb019_右角形角铁、bbb020_定位支承、bbb021_导向支承、bbb022_左支承角铁、bbb023_左菱形板、bbb024_带柄V型铁、bbb025_方形支座、bbb026_椅角形角铁、bbb027_正方形垫板」，以及 SJ2226-X201/X244/X245/X246/X247/X248/X250/X251/X252/X253/X280/X281/X285系列 完整规格参数。

今天咱们就把这套 组合夹具支承件补充包 摊开来讲讲，看看这些 「夹具搭建的定位专家」，到底怎么选、怎么用。

📐 插件大礼包

这套 组合夹具支承件补充包，涵盖14类支承件，含SJ2226-X系列完整规格参数，是 SolidWorks 夹具设计中 必备的支承定位件插件资源库。

文件格式
sldprt / step
支承件类别
14 类
系列范围
SJ2226-X系列

📦 组合夹具支承件分类清单：

🔵 角铁系列（搭框架、做定位）

  • bbb014_单槽角铁
  • bbb015_双槽角铁
  • bbb017_右支承角铁
  • bbb019_右角形角铁
  • bbb022_左支承角铁
  • bbb026_椅角形角铁
  • SJ2226-X246 / X252 / X253 系列

* 角铁分为左右型、单双槽、椅角形等多种，用于构建不同方向的定位面

🔶 定位与导向支承（核心定位元件）

  • bbb020_定位支承
  • bbb021_导向支承
  • bbb025_方形支座
  • SJ2226-X201 / X250 / X251 系列
  • SJ2226-X280 / X281 / X285 系列

* 定位支承和导向支承决定了工件的定位精度和导向方向

🔷 垫板 & 台阶板（高度调整与支撑）

  • bbb016_台阶板
  • bbb027_正方形垫板

* 台阶板和垫板用于调整工件高度，提供稳定的支撑面

🟢 特殊形状支承（圆柱、菱形、带柄）

  • bbb018_右菱形板
  • bbb023_左菱形板
  • bbb024_带柄V型铁
  • SJ2226-X244 / X245 / X247 / X248 系列

* 菱形板和V型铁用于圆柱形工件、带角度工件的特殊定位

💡 一线老法师怎么说？ “以前搭组合夹具，遇到圆柱件、斜面件就抓瞎——『手里的基础件不够用，只能自己现画』。有了这套补充包，左右角铁、定位导向支承、V型铁、菱形板全都有，『再刁钻的形状也能稳稳定住』。”

📊 数据参数

  • 文件格式 sldprt / step（SolidWorks）
  • 支承件类别 单/双槽角铁 / 左右支承角铁 / 定位/导向支承 / 台阶板 / 垫板 / V型铁 / 菱形板等
  • 系列范围 SJ2226-X201 / X244 / X245 / X246 / X247 / X248 / X250 / X251 / X252 / X253 / X280 / X281 / X285
  • 规格范围 A30~A90，B30~B120，H10~H60
  • 适用场景 钻模 / 铣模 / 车模 / 装配夹具 / 检测夹具 / 柔性制造

⚡ 数据来源：麦迪组合夹具支承件库（补充包）文件包

🧠 技术原理

组合夹具支承件选型的核心逻辑，一句话说就是 「角铁立骨架，定位定基准，V型托圆柱，垫板调高度」：

🔹 左右角铁：「左角铁和右角铁配合使用，构建L形或U形定位面」。单槽角铁用于简单支撑，双槽角铁用于需要多方向安装的场合
🔹 定位支承/导向支承：「定位支承是夹具的基准点，导向支承保证工件沿特定方向移动」。两者是夹具精度的核心元件
🔹 带柄V型铁：「V型面与圆柱面形成两点接触，自动定心」。带柄设计便于手持或安装
🔹 菱形板：「菱形板用于带角度工件的定位，左右成对使用」。适合复杂形状工件的多面定位
🔹 台阶板/垫板：「用于调整工件高度，提供稳定的支撑面」

组合夹具支承件选型的原则：「先看工件形状（定支承类型），再看定位需求（定支承精度），最后看安装空间（定规格尺寸）」。这套模型库把常用支承件都备齐了，设计时直接调用，省时省力。

🔨 实战场景

  • 圆柱形工件定位 —— 带柄V型铁用于轴类、套类零件的定位
  • 角度工件支撑 —— 左右菱形板、椅角形角铁用于斜面、角度工件的定位
  • 高精度定位 —— 定位支承、导向支承用于精密夹具的基准定位
  • 高度调整 —— 台阶板、正方形垫板用于调整工件高度
  • 非标设备设计 —— 图纸库直接调用，免去重复建模

🛠️ 一句话：凡是「需要精准定位」的地方，组合夹具支承件都是首选

🧰 一线实操

① 左右角铁「别装反」

左支承角铁和右支承角铁的结构是镜像对称的。「装反了，定位面朝向就错了，工件放不进去」。安装前先比划一下方向。

② 定位支承「要成组使用」

定位支承通常成组使用，形成稳定的定位面。「单点定位等于没定位，三点成面才稳当」。安装时要保证各组支承的顶面在同一高度。

③ 支承件「定期检查磨损和变形」

支承件的 定位面和基准面 长期使用会磨损或变形。「定位面磨损0.02mm，加工精度就差0.02mm」。定期用平板和塞尺检查，超差及时更换。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
