小型系列压紧件——非标夹具与自动化产线的”定位锁紧利器”

在非标设计和工装夹具领域，有一种存在 「平时看着是各种奇形怪状的铁块，干的是把零件死死按在床子上的活」——没错，就是 组合夹具压紧件。

压紧件是工装夹具的 「锁紧关节」。零件形状不规则？U形、Y形、叉形压板轮番上阵。加工位置干涉？伸长压板、十字形压板巧妙避让。「没有一套好用的压紧件，再好的加工中心也只能干瞪眼」。

这次的 插件工具（麦迪） 带来了小型系列压紧件的全套模型——「平压板、弯头压板、关节压板、U/Y/十字形压板，加上符合SJ2226标准的全规格参数，一库全搞定」。

今天咱们就把这套 麦迪组合夹具压紧件插件库 摊开来讲讲，看看这些 「夹具界的变形金刚」，到底怎么选、怎么用。

🔌 插件大礼包

这套 麦迪组合夹具插件工具库，涵盖9大类小型系列压紧件，包含多个细分规格，均符合SJ2226标准，是 SolidWorks 工装夹具设计和非标自动化中 高效调用的必备插件资源。

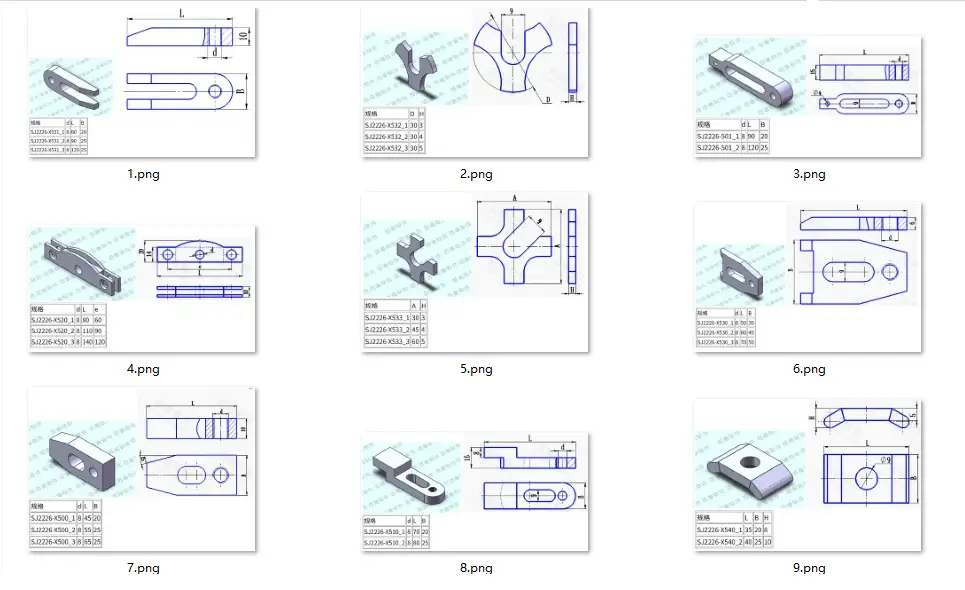

组合夹具压紧件库（麦迪插件）预览 组合夹具压紧件（麦迪插件）预览

资源类型
插件工具库
标准体系
SJ2226标准
包含类别
9款压紧件

📦 压紧件系列清单：

🔵 基础/通用压紧件

  • bbb001_U形压板
  • bbb002_Y形压板
  • bbb003_伸长压板
  • bbb007_平压板
  • bbb009_等边压板

🔶 异形/特殊角度压紧件

  • bbb004_关节压板
  • bbb005_十字形压板
  • bbb006_叉形压板
  • bbb008_弯头压板

* 各型号均包含多规格参数（如L、B、H、d等尺寸变化），满足不同夹持空间需求

💡 一线老法师怎么说？ “以前画夹具，压板全靠自己一个个拉伸切除——『画个U形压板，圆角和倒角能折腾半天』。有了这套麦迪插件工具，直接调用标准件，『尺寸参数全匹配，装配起来严丝合缝』。”

📊 数据参数

  • 资源类型 插件工具 / 3D模型库
  • 标准依据 SJ2226 系列标准
  • 包含分类 U/Y/十字形、伸长、关节、叉形、平、弯头、等边压板
  • 规格尺寸 涵盖L35~L140，B20~B50等多种变体尺寸
  • 适用场景 工装夹具设计 / 非标设备夹紧 / 数控加工定位 / 焊接工装

⚡ 数据来源：麦迪组合夹具库（插件工具小型系列）

🧠 技术原理

组合夹具压紧件选型的核心逻辑，一句话说就是 「按空间选形状，按高度选台阶，按干涉选长短」：

🔹 U/Y形/叉形压板：「开口设计方便快速取放，特别适合圆柱形或带凸台的零件压紧」。受力均匀，不易压伤工件
🔹 伸长/关节/十字形压板：「针对深腔、窄槽或复杂干涉区域设计，可绕过障碍物进行压紧」。关节压板更是自带角度调节，适应斜面压紧
🔹 台阶与高度（H值）：「压板一端压在工件上，另一端通过垫块支撑，利用杠杆原理锁紧」。H值与支撑高度配合，确保压紧力垂直于工件表面
🔹 材质与热处理：「通常采用45钢或合金钢，表面发黑或淬火处理，保证耐磨性和刚性」。夹具反复使用，材质硬度必须过关
🔹 应用场景：「数控加工中心装夹、焊接变位机固定、非标自动化组装」

压紧件选型的原则：「先看工件形状（定U形/叉形/平压板），再看周边空间（定伸长/关节/十字形），最后看尺寸参数（定L/B/H）」。这套麦迪插件库把常用的标准件都建模好了，直接拖拽装配，省下大把设计时间。

🔨 实战场景

  • 数控加工中心装夹 —— 平压板、U形压板配合夹具底板，快速固定毛坯
  • 焊接工装定位 —— 关节压板应对非标角度，灵活调整压紧姿态
  • 薄壁件加工 —— Y形或十字形压板分散受力，避免工件变形
  • 自动化产线治具 —— 小型压紧件为气缸、传感器提供可靠的夹持结构
  • 非标设备设计 —— 麦迪插件直接调用，免去重复建模，出图效率翻倍

🛠️ 一句话：凡是「需要把零件按在台面上加工」的地方，压紧件都是刚需

🧰 一线实操

① 支点垫块「别省事」

使用压板时，尾端必须用等高垫块支撑，且支点应尽量靠近螺栓。「直接拿压板一头悬空拧，杠杆力能把压板压弯」。确保压紧时受力平衡。

② 夹紧点「找准位置」

压板压在工件上的着力点，应该正对下方的支撑点。「压紧点悬空，工件一受力就翘起来了」。形成“支撑-工件-压板”三点一线的受力结构。

③ 干涉检查「提前做」

在SolidWorks中装配压板时，利用插件的模型提前做干涉检查。「特别是弯头或关节压板，一定要确认刀具路径是否会撞上」。虚拟验证好过现场撞刀。
