泵模型库：图纸 + 干货

旋片泵、滑阀泵、扩散泵、罗茨泵——泵类设备一次集齐

在工业生产和科学实验中，有一种设备 「长得各式各样，干的是抽气、送液、增压的活」——没错，就是 泵。

泵是流体系统的 「心脏」。真空泵负责抽真空，磁力泵负责输送腐蚀性液体，增压泵负责提高水压，罗茨泵负责大流量抽气——「从真空到高压，从清水到强酸，都有对应的泵」。

这套 泵模型库 收录了 20+款工业泵模型——「2X-70A旋片真空泵、2XZ-15D直联式旋片真空泵、HGL-150滑阀泵、HS-20扩散泵、KT-400/KT-630高真空油扩散泵、NGCQ50高温磁力泵、SK-3水环式真空泵、SV200/SV300旋片真空泵、WAU1001/WAU2001罗茨真空泵、X-100B旋片真空泵、ZJP-600罗茨真空泵、ZJY-150A/ZJY-300A/ZJY-600A罗茨真空泵、家用增压泵」，「从真空到增压，从实验室到工业现场，一库全搞定」。

今天咱们就把这套 泵 SolidWorks 模型库 摊开来讲讲，看看这些 「流体系统的心脏」，到底怎么选、怎么用。

📐 图纸大礼包

这套 泵模型库，涵盖旋片泵、滑阀泵、扩散泵、罗茨泵、磁力泵、水环泵、增压泵等7大类共20+款模型，是 SolidWorks 流体系统设计中 必备的泵类设备资源库。

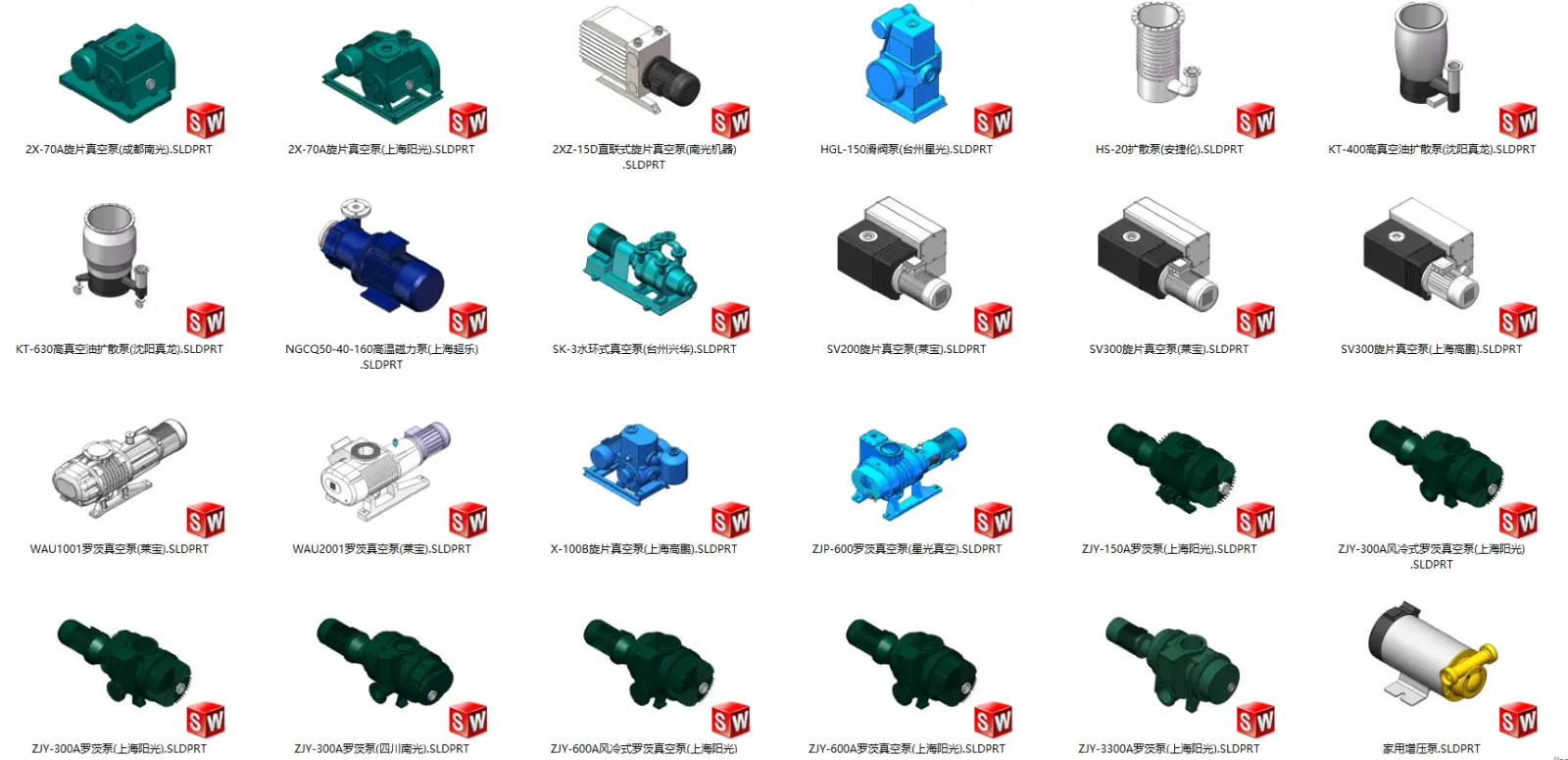

泵SW模型库预览 泵SW模型预览

文件格式
sldprt
模型数量
20+ 款
泵类
旋片 / 滑阀 / 扩散 / 罗茨 / 磁力 / 水环 / 增压

📦 泵分类清单：

🔵 旋片真空泵系列

  • 2X-70A旋片真空泵（成都南光）
  • 2X-70A旋片真空泵（上海阳光）
  • 2XZ-15D直联式旋片真空泵（南光机器）
  • SV200旋片真空泵（莱宝）
  • SV300旋片真空泵（莱宝）
  • SV300旋片真空泵（上海高鹏）
  • X-100B旋片真空泵（上海高鹏）

* 旋片真空泵是真空系统中最常用的前级泵

🔶 罗茨真空泵系列

  • WAU1001罗茨真空泵（莱宝）
  • WAU2001罗茨真空泵（莱宝）
  • ZJP-600罗茨真空泵（星光真空）
  • ZJY-150A罗茨泵（上海阳光）
  • ZJY-300A罗茨泵（上海阳光）
  • ZJY-300A风冷式罗茨真空泵（上海阳光）
  • ZJY-300A罗茨泵（四川南光）
  • ZJY-600A风冷式罗茨真空泵（上海阳光）
  • ZJY-600A罗茨真空泵（上海阳光）
  • ZJY-3300A罗茨泵（上海阳光）

* 罗茨真空泵用于中高真空系统，抽速大、效率高

🔷 其他类型泵

  • HGL-150滑阀泵（台州星光）
  • HS-20扩散泵（艾捷伦）
  • KT-400高真空油扩散泵（沈阳真龙）
  • KT-630高真空油扩散泵（沈阳真龙）
  • NGCQ50-40-160高温磁力泵（上海超乐）
  • SK-3水环式真空泵（台州兴华）
  • 家用增压泵

* 含滑阀泵、扩散泵、磁力泵、水环泵和家用增压泵，满足不同工况需求

💡 一线老法师怎么说？ “以前画真空系统或流体管路，泵的全尺寸模型全靠翻样本——『翻半天找不到对应型号，找到了还要自己建模』。有了这套泵库，旋片泵、罗茨泵、扩散泵全都有，『拖出来直接用，法兰接口和安装尺寸都对得上』。”

📊 数据参数

  • 文件格式 sldprt（SolidWorks零件）
  • 模型数量 20+ 款
  • 泵类 旋片真空泵 / 罗茨真空泵 / 滑阀泵 / 扩散泵 / 磁力泵 / 水环泵 / 增压泵
  • 品牌覆盖 莱宝 / 上海阳光 / 成都南光 / 星光真空 / 沈阳真龙 / 上海超乐 / 台州兴华等
  • 适用场景 真空系统设计 / 化工流体输送 / 水处理 / 半导体设备 / 非标管路设计

⚡ 数据来源：泵模型库文件包 + 工业泵技术资料

🧠 技术原理

泵选型的核心逻辑，一句话说就是 「抽真空选旋片/罗茨，送液体选磁力/增压，高真空选扩散」：

🔹 旋片真空泵：「靠偏心转子上的旋片刮动气体，把气体从进气口推到排气口，实现真空」。是最常用的前级真空泵
🔹 罗茨真空泵：「靠两个8字形转子同步反向旋转，把气体从进气口挤到排气口」。抽速大、效率高，常与旋片泵串联使用
🔹 扩散泵：「靠高速油蒸气射流捕获气体分子，把气体带到前级泵」。用于高真空系统（10⁻³~10⁻⁷ Pa）
🔹 磁力泵：「靠磁力耦合驱动叶轮，没有轴封，不会泄漏」。适合输送腐蚀性、有毒液体
🔹 水环泵/增压泵：「水环泵靠水环密封，适合抽含尘气体；增压泵靠叶轮提高水压，适合家用和工业供水」

泵选型的原则：「先看用途（抽真空/送液体/增压），再看参数（抽速/扬程/极限真空度），最后看安装方式（法兰/螺纹/软管）」。这套模型库把常用泵都备齐了，设计时直接调用，省时省力。

🔨 实战场景

  • 真空系统设计 —— 旋片泵、罗茨泵、扩散泵用于真空镀膜、半导体设备
  • 化工流体输送 —— 磁力泵用于输送腐蚀性、有毒液体
  • 水处理系统 —— 水环泵用于抽吸含尘气体或水汽混合物
  • 家用/工业增压 —— 家用增压泵用于提高水压，解决高层供水问题
  • 非标设备设计 —— 图纸库直接调用，免去重复建模

🛠️ 一句话：凡是「流体需要流动」的地方，都有对应的泵可选

🧰 一线实操

① 真空泵「别直接抽腐蚀性气体」

旋片泵和罗茨泵内部有金属部件和油，抽腐蚀性气体容易损坏泵。「抽腐蚀性气体，前面加冷阱或改用耐腐蚀泵」。这是保护设备的底线。

② 罗茨泵「不能直排大气」

罗茨泵是容积泵，不能单独直排大气，必须与前级泵（如旋片泵）串联使用。「罗茨泵直排大气，电机会过载烧毁」。

③ 磁力泵「别空转」

磁力泵靠液体润滑和冷却，空转会导致磁钢退磁或隔离套烧毁。「启动前必须先灌满液体，严禁空转」。这是磁力泵使用的铁律。

📥 如何获取相关资源？

本套资源完全免费，无解压密码，直接下载即可使用。

我们更建议你注册登录 机设工匠 账号后再下载，因为：

  • 后续更新的非标设备模型、产线方案、机构参考图会第一时间通知你；
  • 模型中有看不懂的机构或想探讨设计思路，可提交工单，有工程师协助解答；
  • 网站后续上线的会员专属资源和效率工具，注册用户优先享受。
查公式、找图纸、学设计，就上 机设工匠，一站式机械设计资源平台。
