哈喽各位深耕模具一线的工友、设计圈的小伙伴们！
一、老款瓶模那些让人头秃的老毛病，你中招几个？

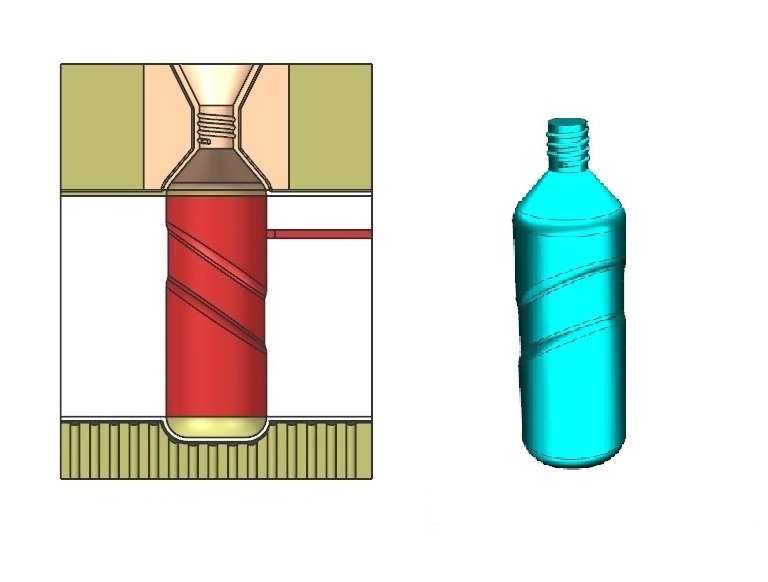

线下工厂量产普通螺旋纹路饮料瓶的时候，传统模具的bug可以说是层层叠叠：
- 脱模难度地狱级：瓶身自带螺旋加强筋，开模时很容易咬住模腔，强行顶出就会刮花瓶体的螺纹纹路，次品堆成小山；要是做强脱模，时不时直接把薄塑料瓶扯变形，夜班调机师傅都熬出黑眼圈；
- 冷却节奏拉胯：传统水路排布死板，瓶壁厚薄位置降温速度参差不齐，产品出来表面布满难看的缩痕、波纹，外观质检根本过不去；
- 模腔升温不均：长时间连续量产之后，模具局部积攒热量，模温飘来飘去，上午调好的参数，下午产品壁厚就开始跑偏，又要反复调机；
- 拆装检修巨麻烦：日常清理模垢、更换易损镶件，需要大拆整套模具，停机检修时间长，工厂产能白白被消耗。
二、硬核拆解专利结构：设计师把细节拿捏到了骨子里

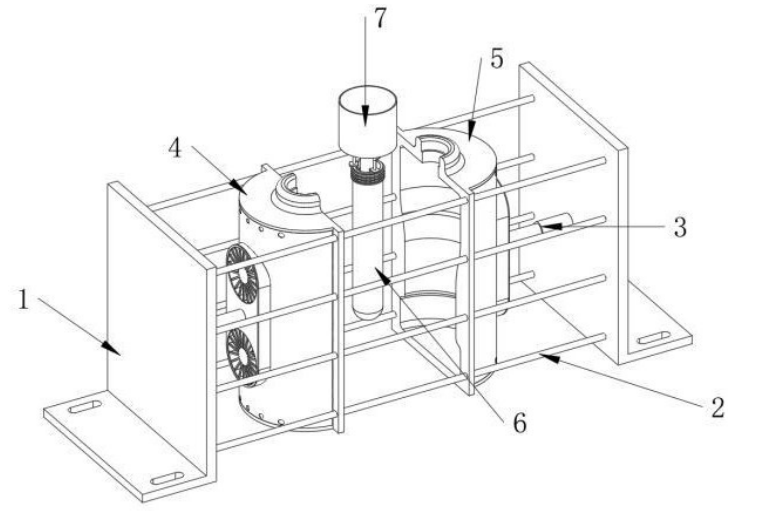

咱们参考上方装配总图，这套设计并没有大刀阔斧推翻传统模具框架，而是从一线实操痛点做渐进式优化，实用性拉满：
1.分体开合式模壳，解决螺旋筋脱模难题
传统一体式模腔面对螺旋纹路束手无策，这套方案直接将成型腔体拆成左右两半圆弧模壳。生产合模的时候依靠两侧支架1、横杆2还有锁紧件3牢牢锁死，注塑时密封性拉满不会跑胶出飞边；等到开模阶段，两半模壳向两侧分开，完美顺着瓶身螺旋纹路松脱，再也不用暴力顶出。
一线经验小吐槽：之前工厂做同款螺旋瓶，每月光是因为脱模刮花报废的瓶子就上万件，分体开合这个改动，直接规避了最大的翻车源头！
2.内嵌式温控组件，把冷却把控做到微米级
中间竖向布置的温控模组6搭配顶部的调控部件7，能够精准把控模腔中部的温度。不同于老式模具仅在外圈排布冷却水的方案，水路可以贴近瓶身最厚的螺旋筋区域，热量被快速带走。
车间实测好处：瓶身螺旋凸起位置冷却速度跟上了瓶身薄壁部分，缩凹缺陷大幅减少，循环成型时长直接缩短15%-22%，单日注塑批次能往上提一大截。两侧模壳外侧还加装了散热风扇结构，连续十几个小时量产，模具整体温度波动幅度变得极小，不用每隔两三个小时就重新校准注塑参数。
3.模块化可拆卸布局，检修效率起飞
整套模具采用骨架式框架固定所有模件，日常清洗型腔积垢、更换瓶口镶件、维护温控水路的时候，只需要松开侧边锁紧杆3，就可以把两半模壳单独拆卸下来，不用把整套模具从注塑机大模板上拆下。以往一次深度维护要耗费半天工时，如今2小时之内就能完成维保，工厂停机损耗大幅下降，对于订单排期紧凑的加工厂来说实在太实用了。
三、车间实操避坑指南！照着这些细节落地少踩雷
干模具设计纸上谈兵没用，结合线下调机经验，给同行整理几个落地小贴士：
- ✅ 锁模预紧力把控：两侧锁紧螺杆的预紧力矩不能拧得过猛，分体模壳受力不均容易出现型腔错位，实测普通500ml规格饮料瓶，锁紧扭矩控制在28~35N·m区间效果最为稳妥；
- ✅ 水路做防堵设计：中部内置的冷却通道口径偏小，冷却水务必做好前置过滤，不然水垢积攒之后温控效果会快速下滑；
- ✅ 分型面抛光技巧：两半圆弧对接的分型线，抛光优先沿着圆弧切线方向操作，成品瓶子后续基本看不到明显合模痕迹，外观档次直接提升一档；
- ✅ 选材小窍门：日常大批量日化饮料场景，模壳选用S136淬火料，耐腐蚀性强，灌装酸甜饮品析出的添加剂也不容易腐蚀型腔，模具服役寿命可以延长很久。
四、好模具设计，永远围着一线生产做优化
很多新人做模具设计习惯埋头对着三维软件堆花哨结构，反倒忽略车间一线真实的调机、维保痛点。这套专利出彩之处就在于，没有堆砌昂贵复杂的机构，从脱模、温控、检修这三个车间最头疼的环节下手优化，改动接地气，加工难度适中，普通模具厂的加工设备就可以完成制作，落地门槛并不高。
做模具这行深耕越久越明白：顶级的设计从来不是图纸看着炫酷，而是让车间师傅调机省心、质检废品变少、老板产能提上去。后续大家要是设计带螺旋纹路的塑料瓶、日化包装容器，这套分体模+居中温控的思路完全可以参考迁移。
