做机械设计的兄弟谁懂啊！ 找靠谱机械臂模型有多折磨？ 网上图纸要么缺零件、要么尺寸错乱、要么下载还要付费，仿真建模从零开始画一套五轴机械臂，没个三五天根本下不来。

今天直接把这套打磨完整的5轴联动机械臂SolidWorks全套3D图纸掏出来，结构完整、关节传动清晰、末端夹爪配套齐全，不管是课程设计、毕设、车间改造、竞赛样机都能直接套用！

一、图纸预览查看

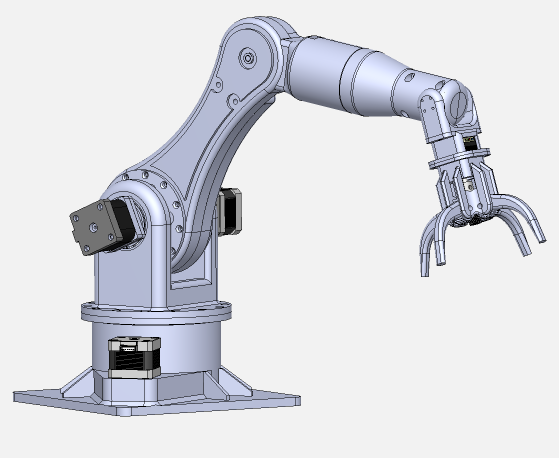

5轴联动机械臂

二、拆解这套机械臂，设计亮点一次性讲透

1. 五自由度关节布局，通用性拉满

标准5轴串联结构：底座回转关节→大臂俯仰关节→小臂俯仰关节→腕部旋转 + 摆动关节，5个自由度叠加，空间内任意姿态都能到达，搬运、分拣、上下料、视觉抓取全能适配，市面上小型协作机器人同款运动构型。

2. 轻量化铸铝机身，细节设计很贴心

整机主体采用一体式铸铝壳体，既控制自重又保证抗弯刚性，外壳预留电机、减速器安装仓，侧面预留驱动器安装位，底座自带标准法兰安装底板，不用额外设计固定支架，上台面直接螺栓锁紧。

3. 分体式柔性夹爪，抓取不挑工件

末端配套三指自适应夹爪，弧形柔性指爪设计，圆柱、方形、不规则小件都能稳抓，夹爪内部预留微型气缸 / 伺服驱动安装空间，视觉相机安装位也提前预留，做机器视觉抓取项目不用二次改图。

4. 模块化拆分，改图零门槛

整套图纸完全分模块建模：底座总成、大臂总成、小臂总成、腕部总成、末端执行器分开装配，哪个部位要改尺寸、换减速器、换电机，单独打开零件编辑就行，新手也能快速二次开发。

三、哪些人一定要存下这套图纸？

  • 机械专业学生：课程设计、毕业设计、电子设计竞赛、智能制造赛样机模型，省去大量建模时间，把精力放在运动仿真、控制方案上；
  • 非标设备工程师：产线小型上下料、分拣工位，直接复用机械臂本体，只需要根据产品微调夹爪；
  • 仿真 / 自动化爱好者：做运动学仿真、ADAMS 动力学分析、ROS 机器人仿真，完整实体模型导入即用；
  • 3D 打印自制机器人玩家：轻量化结构适配桌面级自制机械臂，简化部分铸铝件就能打印加工。

持续更新更多CAD练习图纸、机械案例图纸、非标设备图纸，欢迎关注机设工匠！
