GB/T 4457 机械制图国家标准 核心要点与常用规范汇总

一、标准概述

• GB/T 4457.1：图纸幅面和格式
• GB/T 4457.2：比例
• GB/T 4457.3：字体
• GB/T 4457.4：图线
• GB/T 4457.5：剖面符号

二、图纸幅面与格式

1. 基本幅面尺寸

2. 图框与装订边要求

• 所有图纸必须绘制图框，分为留装订边和不留装订边两种格式，企业生产图纸多采用不留装订边格式。
• 同一产品的图样应采用统一的格式，标题栏统一位于图纸右下角，标题栏中的文字方向为读图方向。
• 装订边宽度：A0-A2 装订边宽度为 25mm，A3-A4 装订边宽度为 25mm；非装订边宽度根据幅面大小分为 10mm、20mm 两档。

三、绘图比例与字体要求

1. 绘图比例

注意：无论采用何种比例绘图，图样中标注的尺寸必须为零件的真实尺寸，与绘图比例无关。比例一般标注在标题栏的比例栏内，必要时可标注在视图名称下方。

2. 字体要求

• 图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
• 汉字应写成长仿宋体，采用国家正式公布推行的简化字，字宽约为字高的 2/3。
• 常用字号（字高）为：3.5、5、7、10、14、20mm，其中 A4-A2 图纸常用 3.5mm、5mm 字号。
• 字母和数字分为 A 型和 B 型，机械行业通用 A 型字体，可写成直体或斜体，斜体字头向右倾斜，与水平基准线成 75°。

四、常用图线类型与应用

绘图规范提示：点画线和双点画线的首尾两端应是线段，而不是点；绘制圆形中心线时，圆心应为线段的交点，且中心线应超出圆弧轮廓 2-5mm。

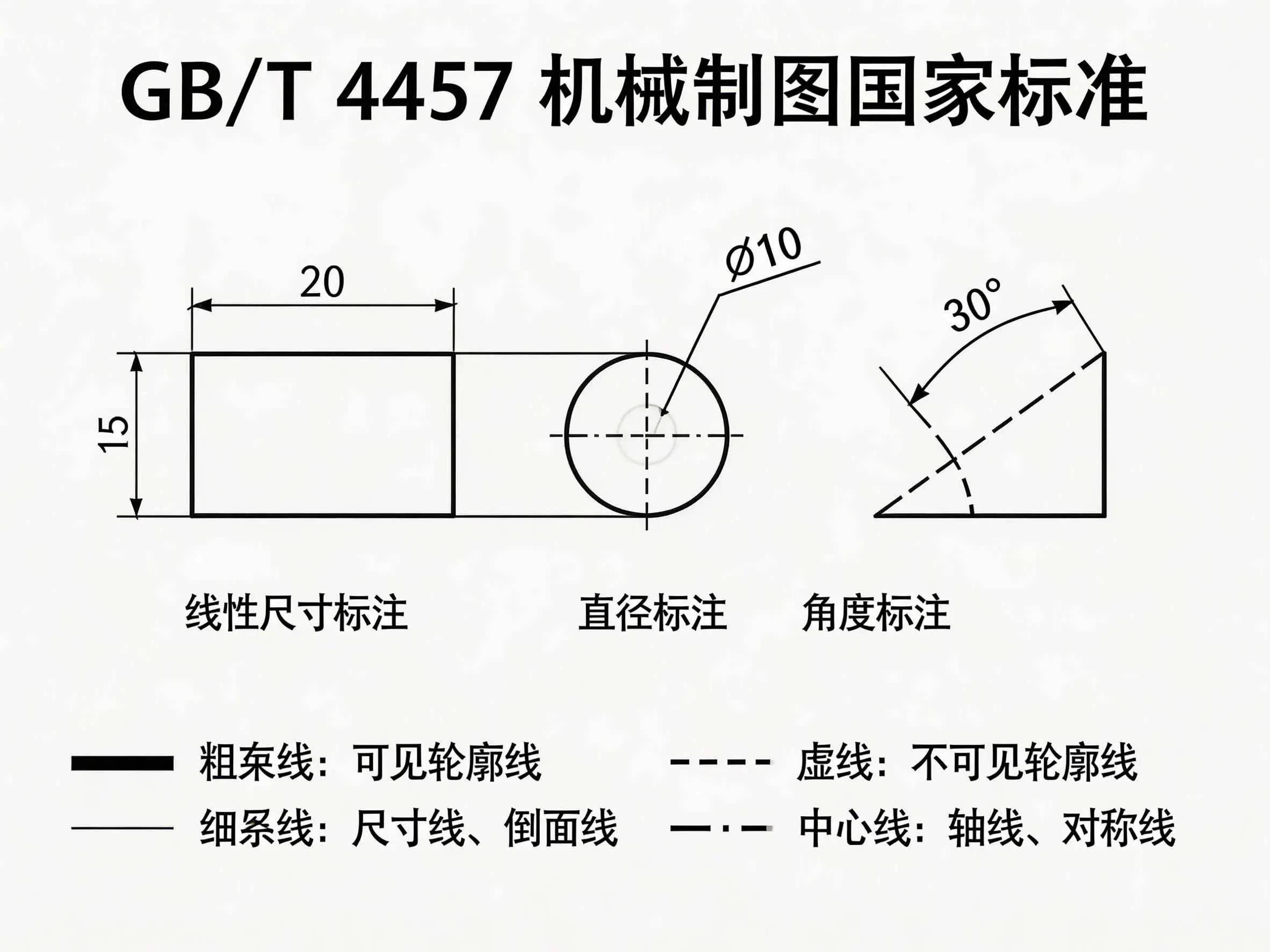

五、尺寸标注核心规则

1. 真实有效：图样上标注的尺寸为零件的最后完工尺寸，与绘图比例、绘图精度无关。
2. 完整清晰：尺寸必须标注完整，不遗漏、不重复；尺寸布置清晰，便于读图查找，同一结构的尺寸尽量集中标注。
3. 标注要素：完整的尺寸由尺寸线、尺寸界线、尺寸数字和箭头组成，尺寸线不能用其他图线代替，也不得与其他图线重合。
4. 单位统一：机械图样中尺寸默认单位为毫米（mm），无需标注单位代号；若采用其他单位，必须明确标注。

六、新手制图常见易错点

1. 中心线、轴线超出轮廓线过长或过短，标准要求超出 2-5mm 为宜。
2. 虚线、点画线相交时用点或间隔相交，正确做法应为线段相交。
3. 尺寸数字被图线穿过，遇到这种情况应将图线断开，保证尺寸数字清晰可见。
4. 不同结构的尺寸混放，导致读图困难，应按功能分区集中标注。
5. 剖面线方向、间距不一致，同一零件的剖面线在各个视图中方向、间距必须保持一致。
