做机械设计的朋友，谁没被密封件建模折磨过？画骨架油封要抠内外径、厚度、金属骨架、橡胶唇边；做毡圈密封得反复调圆环厚度；挨个绘制O型圈还要核对线径，每次装配前从零建模，大把时间全耗在重复画图上，改个尺寸又要推倒重来，属实费力不讨好。

今天直接给大家整理好三大常用密封品类的SW标准件库，开箱即用，装配拖入就能用，彻底告别重复建模的内耗。

一、骨架油封，旋转轴密封刚需

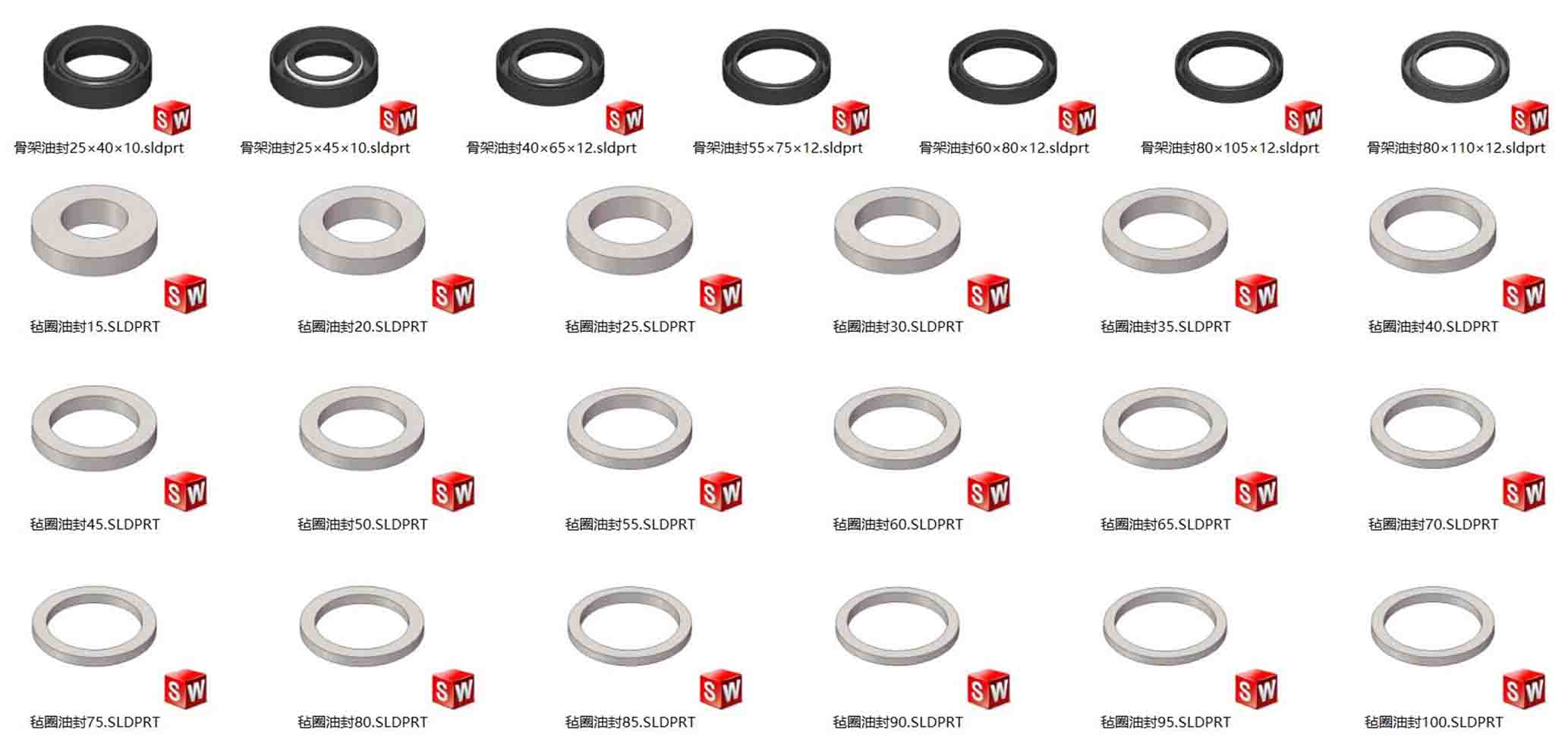

骨架油封，旋转轴密封图纸预览轴类旋转结构最离不开骨架油封，这套模型覆盖日常高频规格：
25×40×10、25×45×10、40×65×12、55×75×12、60×80×12、80×105×12、80×110×12
内部金属骨架、橡胶密封唇、外圈配合面全部按工业标准建模完成，你只需要对照轴径、座孔选型，直接插入装配体，不用再一点点拉伸、切除做结构，做减速机、轴承座、泵体密封都能直接适配。

二、毡圈油封，低速防尘经济

同样在上图下半部分，从内径 15 到 100 全规格毡圈模型配齐：15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100。
低速运转、粉尘较多的工况优先选毡圈密封，成本低、拆装方便。之前不少设计师为了画一个毡圈反复测量厚度、内外径，现在直接调用现成模型，沟槽尺寸也能对照模型快速确认，做农机、普通传动设备防尘密封效率直接翻倍。

三、 O 型圈，通用密封

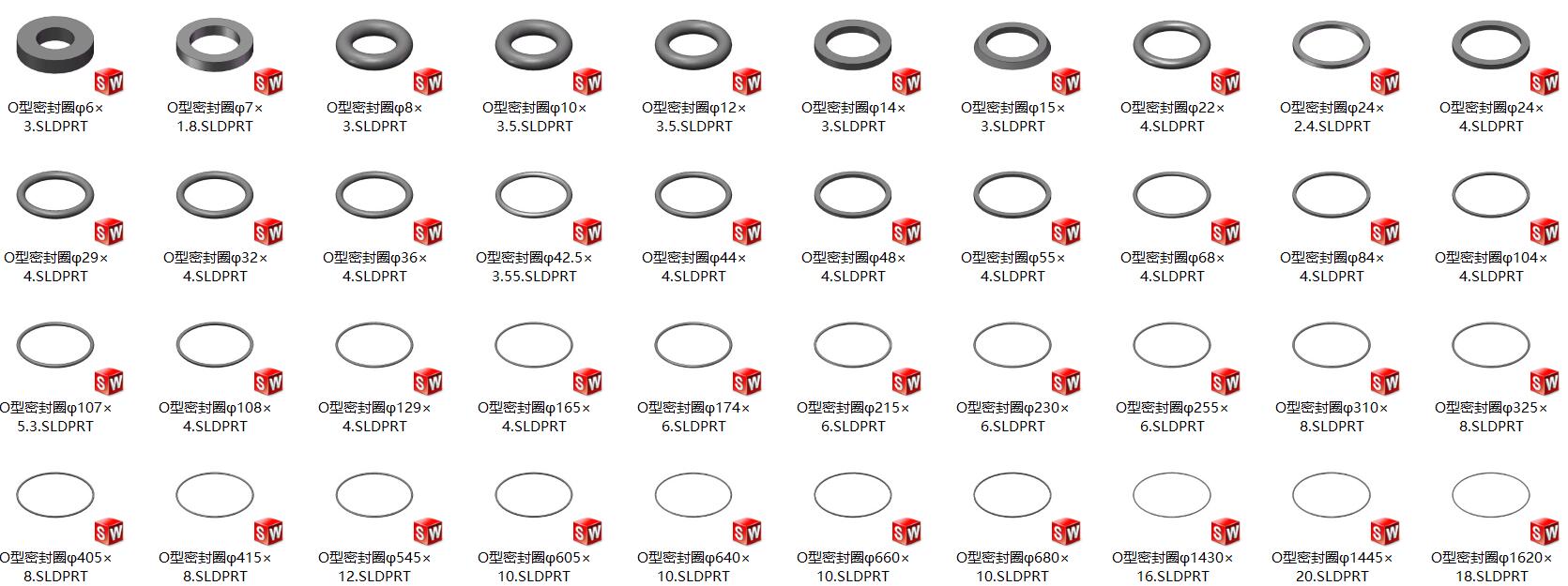

O型圈三维图纸预览

要说机械里通用性最强的密封件，O 型圈绝对是顶流，静密封、低速动密封、管路接头、端盖压紧全都靠它。
这套模型尺寸跨度拉满：小到 φ6 微型密封圈，大到 φ1620 超大规格，线径囊括 1.8、2.4、3、3.5、3.55、4、5.3、6、8、10、12、16、18、20 各类常用尺寸。
不管是液压阀块、气缸端盖、管路法兰，还是大型设备舱体密封，都能找到对应模型；做仿真、干涉检查、工程图出图，直接调用标准模型，尺寸不会出错，省去查标准再建模的繁琐步骤。
