哈喽各位模具圈的小伙伴们！
说起注塑模具，很多刚入行的新手看见密密麻麻的3D图纸直接原地懵圈：一堆板子、导柱、弹簧排布得满满当当，分不清谁负责进料、谁负责开模、谁负责顶出，生怕自己设计踩坑，后续试模翻车不断。今天结合一线做模积攒多年踩坑得来的实操经验，拿一套完整的注塑模具3D图纸逐层拆解唠明白，干货拉满，外行也能看懂门道，内行还能对照查漏补缺~
一、拆解爆炸结构图
先看这张炸开的结构示意图，整套模具的零部件全部摊开展示，再也不用对着闭合模具猜内部构造，咱们挨个给零件安排好“岗位编制”：
- 进料小队：定位圈+浇口套
定位圈相当于模具的精准对接卡扣，卡在注塑机射嘴位置，杜绝上模装歪跑偏；浇口套就是塑料熔体进城的大门，融化后的塑胶从这里冲进型腔。老师傅友情提示：日常量产这俩位置磨损速度最快，要是产品周期性出现飞边、进料偏移，优先排查这两个配件，不用漫无目的拆整副模具排查。 - 模板梯队：定模座板、定模板、动模板、支承板、垫块、动模座板
上层定模板块牢牢固定在注塑机固定板上，下层动模跟着注塑机进行开合动作。支承板默默扛住注塑巨大的型腔压力，避免模板受压凹陷变形；垫块空出来的空隙，刚好留给顶出机构往复运动，不少新手设计时垫块高度拿捏失误，后续顶针行程不够，产品死死卡在模腔取不出来，踩这个坑的人真的数不胜数。 - 导向卫士：导套（搭配配套导柱）
四组导柱导套就是模具的定位导航系统，每次开合模精准对位，杜绝动定模错位刮花型腔。实操细节拉满：加工导套孔公差把控要严苛，日常生产需要定期加注润滑脂，车间粉尘大的时候疏于保养，很容易出现拉毛卡顿的故障。 - 紧固件：螺钉
看似不起眼的螺钉实则是整套模具的紧固纽带，排布间距有讲究，型腔受力大的区域螺钉排布要加密，不然长时间高压生产，模板会出现松动，产品尺寸就会忽大忽小。
二、深入成品3D建模
看完拆分爆炸图，再来欣赏装配完成的3D模型，细节设计的小心思一目了然：

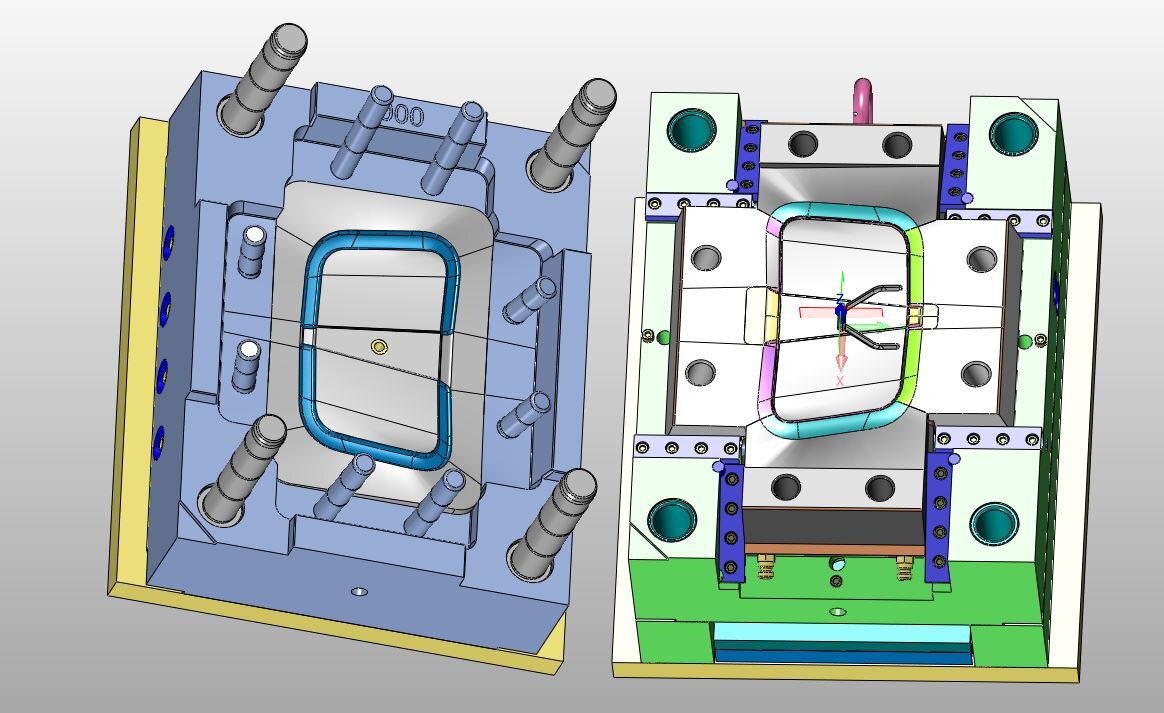

1. 型腔细节暗藏讲究
可以清晰看见产品成型的内腔轮廓，型腔边缘做了精细的圆角过渡，一线实操经验告诉大家：如果直角设计，注塑应力会集中在拐角处，产品脱模极易开裂，同时尖角位置热处理容易产生开裂隐患，设计阶段圆角优化这一小改动，后期能省下大把修模的开销。型腔周边排布了密密麻麻紧固螺丝与冷却水路孔，水路环绕型腔排布，让塑料冷却速度均匀，成品不容易出现翘曲变形的通病。

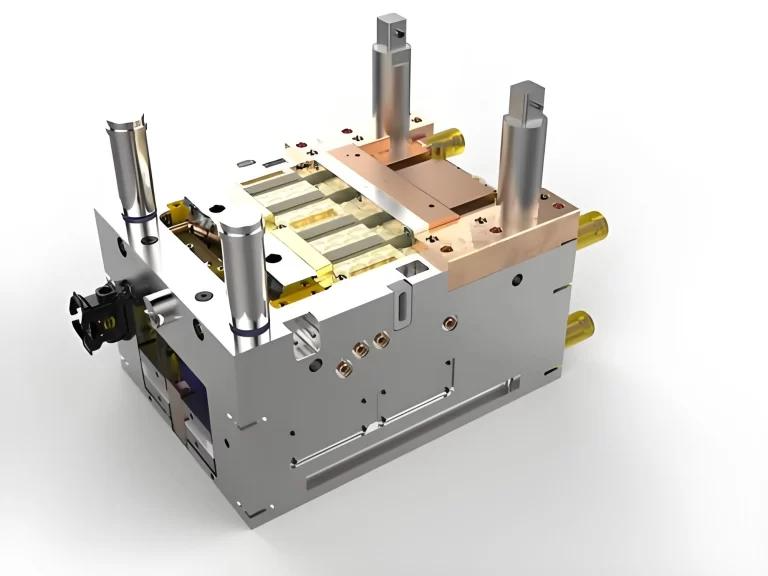

2. 侧抽、水路隐藏布局
成品模具侧面外露的黄铜件就是冷却水接口，内部弯弯绕绕的水道跟着产品外形排布，避开顶针、螺丝的安装位置，设计布局非常考究。遇到侧边有卡扣的塑件，模具还会内置滑块侧抽机构，开模的时候先撤走侧向卡扣结构，不然硬顶产品大概率直接顶烂，很多新手初做设计最容易遗漏侧抽结构，试模阶段才慌忙返工。

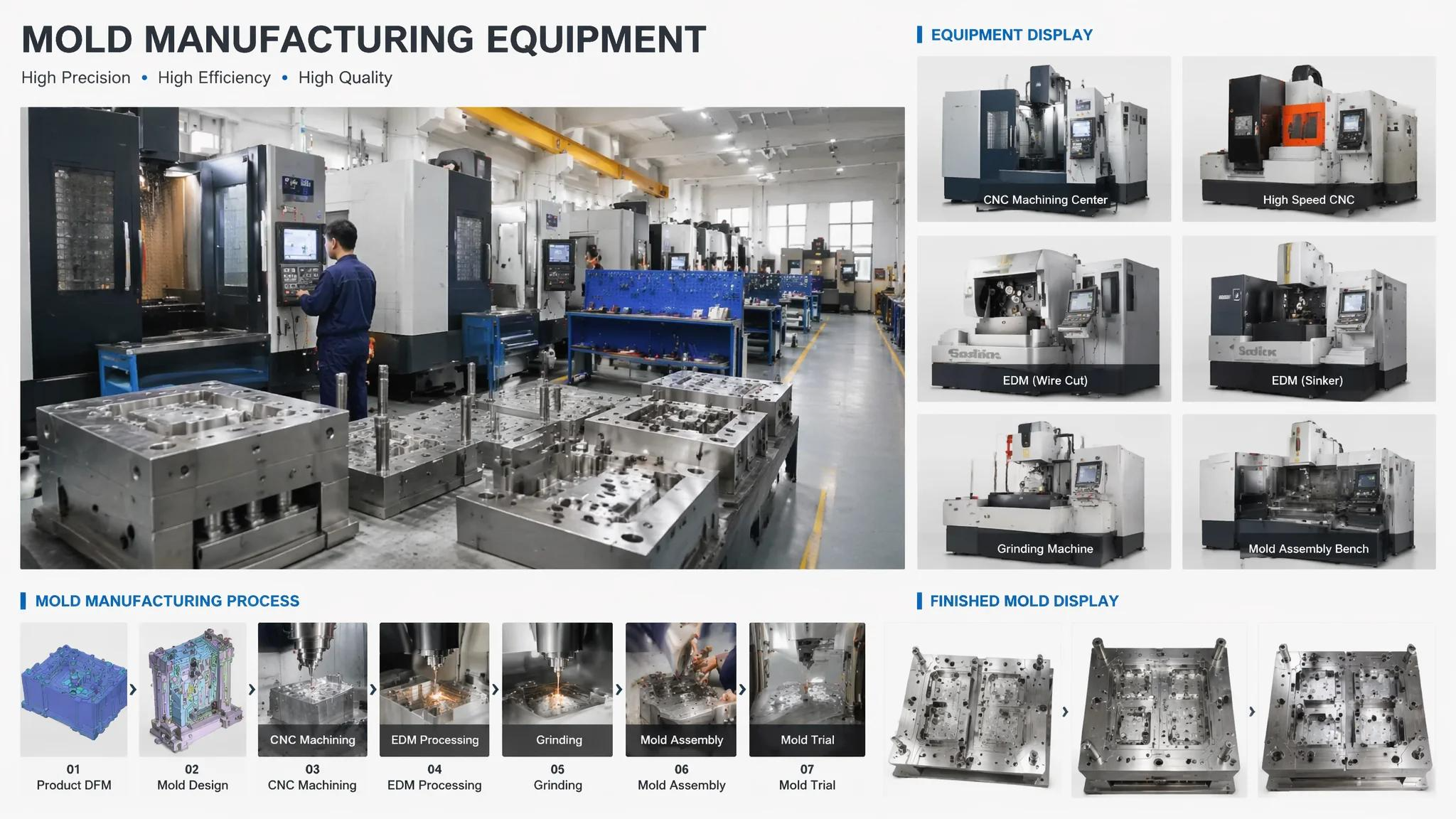

三、图纸设计落地：从3D图纸到实物模具的全套制造链路
画完好看的3D图纸并不算大功告成，图纸的设计细节必须适配后端的加工工艺，参考这套成熟的生产流水线，一步步走完量产之路：
- 前期DFM评审+模具细化设计：拿到客户产品先做可制造性分析，壁厚太厚就提前建议客户减薄，预判缩水隐患，敲定分模线位置；
- 多道精密机加工：CNC加工完成模板大体轮廓，高速CNC精加工型腔曲面；针对一些CNC难以加工的窄缝隙、深纹路，就使用线切割、火花机EDM来精细化雕琢；之后再进行打磨研磨抛光，把型腔表面粗糙度做到适配产品外观的标准；
- 组装试模环节：加工好所有散件之后进行模具装配，车间师傅细致调校导柱松紧、滑块顺滑度，上机试模，依据首版样品微调浇口大小、打磨排气槽，来回迭代直至产品参数达标。
四、一线老师傅私藏：看图审图必查的5个避坑要点
做模这么多年看过海量翻车图纸，整理了拿到一套3D模具图纸优先核查的关键点，帮大家提前排雷：
- ✅ 核对导柱排布位置：不要卡在后续注塑机拉杆干涉的方位，模具上机才发现放不进机器属实大型社死现场；
- ✅ 核算垫块预留高度：留出充足的顶出行程，保证塑件能够完整脱出模腔；
- ✅ 检查冷却水路：水路和螺丝孔、顶针孔预留足够壁厚，防止打孔的时候互相打穿漏水；
- ✅ 排气槽位置优化：塑料最后填充的角落预留排气，不然成品就会出现烧焦、填充不满的缺陷；
- ✅ 螺丝排布疏密把控：型腔高压受力区加密螺钉，边角受力弱的区域适度放宽排布，既保证牢靠又不会浪费加工工时。
不少新人觉得模具设计就是把3D图画好看就完事，实际上优秀的模具图纸，每一处孔位、每一块板厚、每一段水路布局，都是无数次车间试模踩坑打磨出的经验结晶。小小的一套注塑模具，零件各司其职、环环相扣，图纸上分毫的细节斟酌，最后都会反映到量产产品的良率以及模具的使用寿命上。
