车间搬料解放双手！这款6自由度气动机械手，机械结构设计干货拉满

干机械设计的同行谁懂啊？车间里重复性上下料、工件搬运，人工搬又累效率又低，液压机占地油污满天飞，电机驱动成本直接翻倍。最近正在撰写一篇超实用的柱型气动搬运机械手设计文章，抛开复杂PLC电控不谈，单聊机械结构设计思路、受力计算、气缸选型这些实打实的机械干货，全是一线设计能直接抄作业的经验！

一、为啥车间搬运机械手，气动方案才是性价比天花板

市面上机械手驱动分四大流派：液压、电机、机械传动、气动。

• • 液压劲大但致命短板漏油，生产线天天擦油污，后期维护成本直接拉满；
  • 伺服电机精度拉满，可整套驱动、减速器预算直接翻几倍，小工厂根本扛不住；
  • 纯机械传动结构死板，换工件就得改机架，通用性约等于零。

气动直接完美踩中中小型搬运工位所有需求：气源车间随处可见，结构轻量化、零件少、故障率低，无油污污染，日常维护只需要定期放水换滤芯，使用寿命还长，对粉尘、潮湿车间包容度拉满，这也是现在流水线上下料机械手优先选气动的核心原因。

本文这款柱型气动机械手直接做到6自由度：升降、立柱回转、机械臂伸缩、手腕旋转、手爪夹紧松开，一套气缸组合全部实现，不用复杂传动机构，机械结构简洁到新手设计师都能看懂。

二、核心机械结构拆解，每一处设计都是踩坑总结

整机机械架构分为五大模块：底座、回转立柱、伸缩机械臂、旋转手腕、夹持手爪，全部气缸直驱，省去大量齿轮链条复杂传动，装配、加工成本大幅降低。

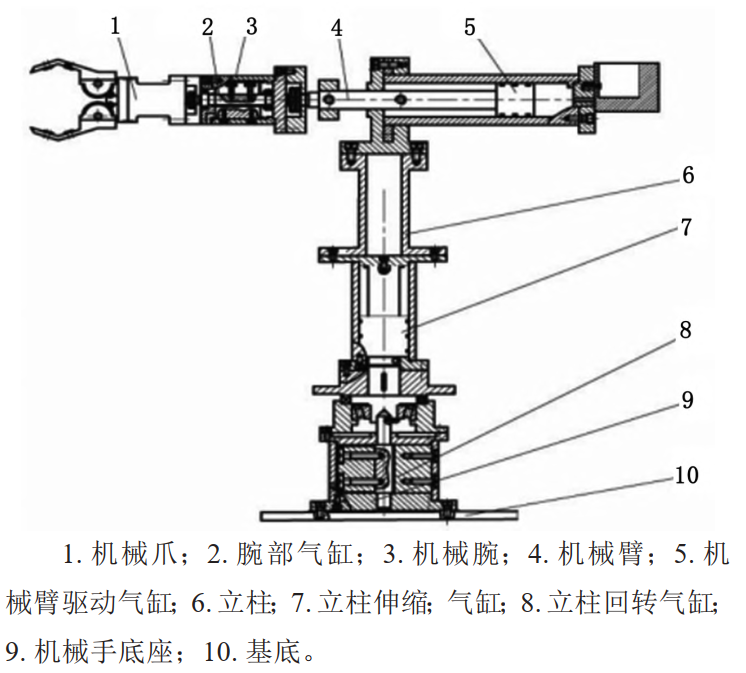

图1 气动搬运机械手整体机械结构示意图

1. V型齿轮齿条手爪，圆柱工件夹持最优解

机械手爪分吸盘式、夹持式两类，板材轻薄件用吸盘，轴类、块状工件优先夹持式。

市面上很多简易手爪用弹簧、滑杆传动，夹持力度不稳定，磨损快，这次设计选用齿轮齿条传动，属于机械设计里容错率极高的方案。

• • 手爪做成V型：专门适配车间最常见圆柱形工件，自动定心，不用额外定位工装；
  • 传动逻辑超简单：活塞杆带动齿条上下移动，啮合两侧齿轮反向转动，齿条上移=夹紧工件，下移=松开工件；

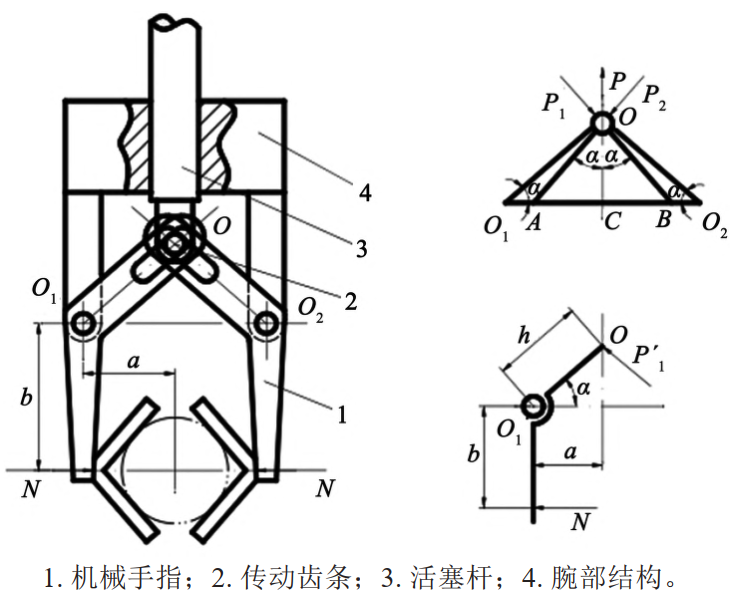

图2 机械手部受力结构简图

很多新手设计师容易踩坑：手爪夹角α随便选，要么夹持力不足打滑，要么机身做的臃肿笨重。原文实测计算给了最优区间：夹角30°~40°，本次设计取38°平衡夹持力与结构体积。

2. 夹持力手把手计算，再也不用凭经验估气缸

机械设计最忌讳“大概差不多”，手爪气缸选小了夹不住工件，选大了机身笨重浪费气源，一套完整受力计算公式直接套用：

目标工件5kg，安全系数1.5、工况系数1.03、平放方位系数0.5，重力加速度9.8m/s²，理论夹持力N≈37.9N，考虑传动效率0.94修正后实际夹持力403N，反推气缸驱动力379N。

算完夹持力再对照国标气缸标准选型，不用盲目采购非标气缸，升降气缸、回转气缸全部遵循GB/T 2348-1993标准，63mm、80mm标准缸筒随处可买，备件采购零压力。

3. 立柱+回转手腕，少加工件实现多自由度

整机回转靠立柱底部回转气缸驱动，不用大型回转支撑，大幅缩减底座加工尺寸；手腕加装单翼回转气缸，气腔分隔供气，压缩空气分别通入两侧腔体直接带动手腕360°旋转，结构紧凑，没有多余外置传动件。

升降模块单独配置大缸径气缸，整机+工件总载荷400N，直接选用80mm标准升降气缸，承重冗余充足，升降过程不会抖动，加工、装配难度极低。

整套机械结构最大亮点：模块化拆分。底座、立柱、机械臂、手爪可单独加工组装，后期想加长臂、更换手爪，只需要替换对应模块，机架主体不用重新开料改图，适配多种尺寸工件搬运，通用性直接拉满。

三、气动回路简单带过，机械设计师浅懂即可

很多机械设计师一看到电磁阀、PLC就头大，这里不用深挖电控逻辑，只需要记住气动回路设计核心思路：

所有动作（升降、伸缩、回转、夹爪）全部搭配单向节流阀，通过调节气流速度控制气缸运动快慢，避免机械手高速撞击工件，减少机械结构冲击磨损，延长机架、气缸使用寿命。

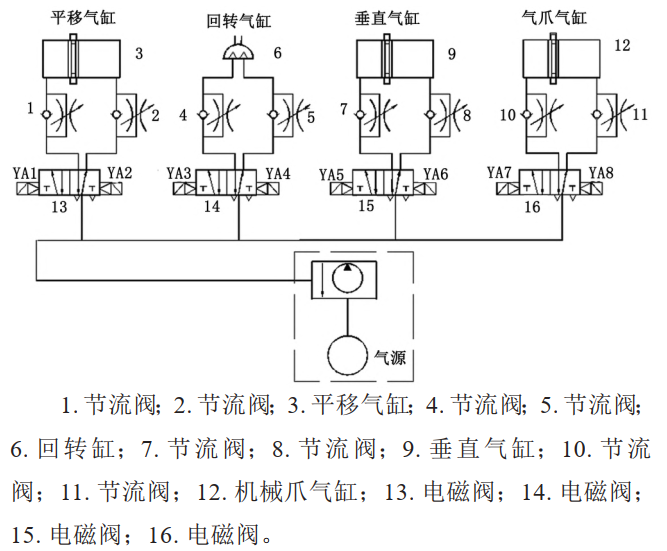

图3 气动机械手气压控制系统原理图

4组电磁阀分别控制不同气缸正反动作，气源统一调压过滤，保证所有气缸供气压力稳定，避免夹持力忽大忽小。

电控仅做简单补充：整机选用三菱FX2N系列PLC，预留充足输入输出点位，支持手动调试、单循环、连续自动三种模式。手动模式主要用于机械调试复位，校正机械臂初始位置，真正量产运行核心还是机械结构稳定度，电控只做动作时序控制，属于辅助模块。

四、实用设计经验

五、总结

对比电机、液压搬运设备，这款PLC控制气动搬运机械手，机械结构设计思路务实接地气，没有花里胡哨复杂机构，全部依托成熟气动传动方案，受力计算、气缸选型、结构布局都有完整参考依据，中小型加工厂上下料、工件搬运场景直接落地。

对于咱们机械设计从业者来说，比起钻研复杂电控程序，吃透机械本体结构、掌握载荷与气缸匹配计算、优化模块化机架，才是设备稳定好用的核心。电控只是实现动作的工具，靠谱的机械结构，才是一台设备能用三五年不频繁维修的根本！
